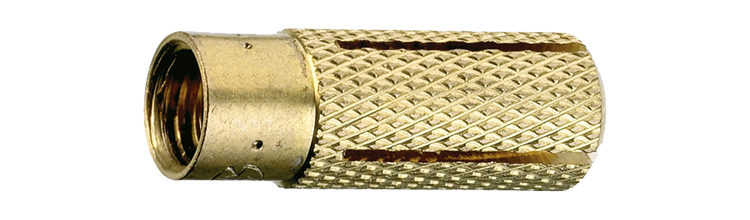

Slaganker MSA

Messing

Til fastgørelse i ikke-revnet , mursten og natursten. Vigtigt at bruge installationsværktøjer. Lille boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

Ekspanderer i messing med indvendigt gevind til forinstallation. Slagankeret er ujævnt for at forhindre rotation under montering. Indvendigt gevind til metriske skruer og stænger, udvider sig i forbindelse ved indskruning af skruen. Messingankre er velegnede til indendørs og udendørs brug.

Materiale: Messing
Miljø: TIl udendørs brug
Egenskaber: Ujævn overflade for at forhindre rotation
Korrosivitetsklasse
Materiale, Beton
Materiale, Natursten
Materiale, Tegl
entityproperties.propertynames.ep_prod_icons.p-00130

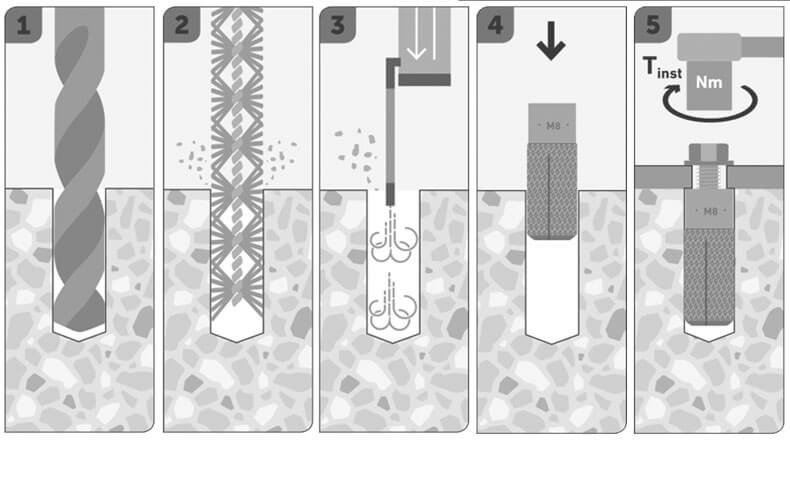

Monteringsvejledning

Bor - Børste - Blæs - Saml med samleværktøj

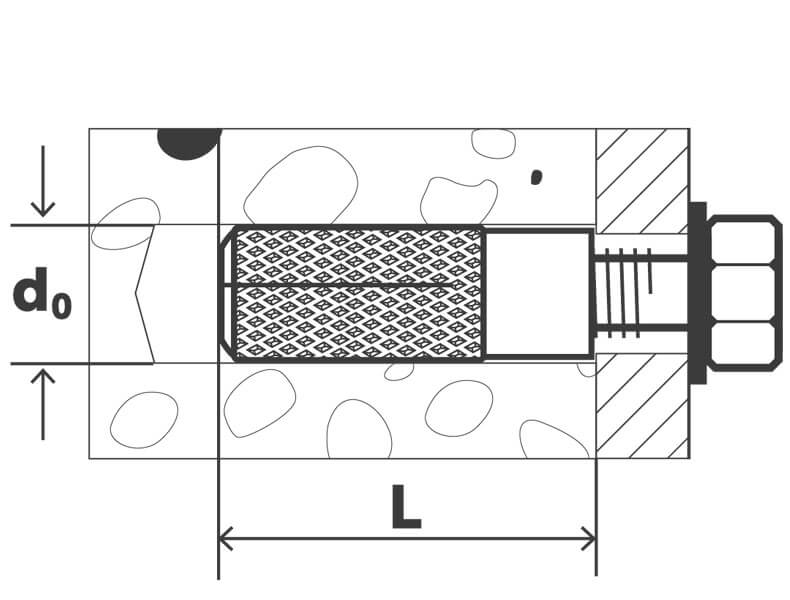

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

Produktblad

Slaganker MSA.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bande Skruelængde + tfix, mm Antal
9658072204 M4x16 5 16 M4 16 200
Tekniske data
Art. Nr.
9658072204
Dimension
M4x16
Bor Ø, mm
5
Længde, L, mm
16
Bande
M4
Skruelængde + tfix, mm
16
Min. sættedybde, hnom, mm
16
Træklast ikke-revnet Beton C20/25, kN
0,6
Forskydningskraft urevnet beton C20/25, kN
0,6
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424594
Antal
200
Betegnelse
Slaganker Messing MSA 4
EAN
7319610082218
Billede af Slaganker Messing MSA  4
Download billede
Art.nr. PDF
9658072205 M5x20 6 20 M5 20 200
Tekniske data
Art. Nr.
9658072205
Dimension
M5x20
Bor Ø, mm
6
Længde, L, mm
20
Bande
M5
Skruelængde + tfix, mm
20
Min. sættedybde, hnom, mm
20
Træklast ikke-revnet Beton C20/25, kN
0,7
Forskydningskraft urevnet beton C20/25, kN
0,7
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424595
Antal
200
Betegnelse
Slaganker Messing MSA 5
EAN
7319610082225
Billede af Slaganker Messing MSA 5
Download billede
Art.nr. PDF
9658072206 M6x24 8 24 M6 24 100
Tekniske data
Art. Nr.
9658072206
Dimension
M6x24
Bor Ø, mm
8
Længde, L, mm
24
Bande
M6
Skruelængde + tfix, mm
24
Min. sættedybde, hnom, mm
24
Træklast ikke-revnet Beton C20/25, kN
1
Forskydningskraft urevnet beton C20/25, kN
1
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424596
Antal
100
Betegnelse
Slaganker Messing MSA 6
EAN
7319610082232
Billede af Slaganker Messing MSA 6
Download billede
Art.nr. PDF
9658072208 M8x30 10 30 M8 30 100
Tekniske data
Art. Nr.
9658072208
Dimension
M8x30
Bor Ø, mm
10
Længde, L, mm
30
Bande
M8
Skruelængde + tfix, mm
30
Min. sættedybde, hnom, mm
30
Træklast ikke-revnet Beton C20/25, kN
1,5
Forskydningskraft urevnet beton C20/25, kN
1,5
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424597
Antal
100
Betegnelse
Slaganker Messing MSA 8
EAN
7319610082249
Billede af Slaganker Messing MSA 8
Download billede
Art.nr. PDF
9658072210 M10x34 12 34 M10 34 50
Tekniske data
Art. Nr.
9658072210
Dimension
M10x34
Bor Ø, mm
12
Længde, L, mm
34
Bande
M10
Skruelængde + tfix, mm
34
Min. sættedybde, hnom, mm
34
Træklast ikke-revnet Beton C20/25, kN
2,1
Forskydningskraft urevnet beton C20/25, kN
2,1
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424591
Antal
50
Betegnelse
Slaganker Messing MSA 10
EAN
7319610082256
Billede af Slaganker Messing MSA 10
Download billede
Art.nr. PDF
9658072212 M12x40 16 40 M12 40 25
Tekniske data
Art. Nr.
9658072212
Dimension
M12x40
Bor Ø, mm
16
Længde, L, mm
40
Bande
M12
Skruelængde + tfix, mm
40
Min. sættedybde, hnom, mm
40
Træklast ikke-revnet Beton C20/25, kN
3,2
Forskydningskraft urevnet beton C20/25, kN
3,2
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424592
Antal
25
Betegnelse
Slaganker Messing MSA 12
EAN
7319610082263
Billede af Slaganker Messing MSA 12
Download billede
Art.nr. PDF
9658072216 M16x44 20 44 M16 44 10
Tekniske data
Art. Nr.
9658072216
Dimension
M16x44
Bor Ø, mm
20
Længde, L, mm
44
Bande
M16
Skruelængde + tfix, mm
44
Min. sættedybde, hnom, mm
44
Træklast ikke-revnet Beton C20/25, kN
4,1
Forskydningskraft urevnet beton C20/25, kN
4,1
Materiale
Messing
Korrosivitetsklasse
C4
Db-nr
2424593
Antal
10
Betegnelse
Slaganker Messing MSA 16
EAN
7319610082270
Billede af Slaganker Messing MSA 16
Download billede
Art.nr. PDF
