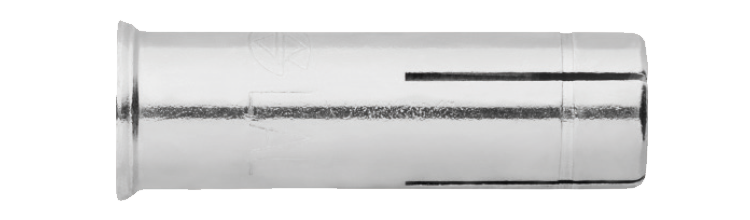

Slaganker LAL+

ETA-vurderet med krave

Til fastgørelse i revnet og ikke-revnet beton, huldækning, mursten og natursten. Vigtigt at bruge installationsværktøjer. Lille boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

ETA-vurderet slaganker til revnet og ikke-revnet beton. FZB til tør indendørs brug og midlertidig udendørs brug. Slaganker til præinstallation med installationsværktøj. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg. Kraven betyder, at det ikke er lige så vigtigt, at borehullet er præcis lige så dybt som længden af slagankeret, da kraven gør, at produktet bliver ved kanten af betonen uden at blive slået yderligere ned, hvis borehullet er dybere. end længden. Til ikke-revnet og revnet beton.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Med krave

Monteringsvejledning

Bor - Børste - Blæs - Saml med samleværktøj

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

DoP-EJOT 4-006-130441-2018/01

DoP-EJOT 4-007-130442-2018/01

ETA-13/0441

ETA-13/0442

Produktblad

Slaganker LAL+.pdf

	Art. Nr.	Dimension	Bor Ø, mm	Længde, L, mm	Bande	Min. boredybde, h1, mm	Antal
▼	10070070	M6x25	8	25	M6	27	100
Tekniske data	Art. Nr. 10070070 Dimension M6x25 Bor Ø, mm 8 Længde, L, mm 25 Bande M6 Min. boredybde, h1, mm 27 Indvendig gevindlængde, mm 11 Min. sættedybde, hnom, mm 25 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 7 Tiltrækningsmoment, Tinst, Nm Max 4 Samleværktøj LT+ 6 (PRO) Træklast ikke-revnet Beton C20/25, kN 2,1 Forskydningskraft urevnet beton C20/25, kN 1,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, ETA-13/0441 Antal 100 Betegnelse Slaganker LAL+ M6x25 fzb Krave ETA EAN 7319610046876	Download billede Art.nr. PDF Del via e-mail
▼	10070072	M8x30	10	30	M8	32	100
Tekniske data	Art. Nr. 10070072 Dimension M8x30 Bor Ø, mm 10 Længde, L, mm 30 Bande M8 Min. boredybde, h1, mm 32 Indvendig gevindlængde, mm 13 Min. sættedybde, hnom, mm 30 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Tiltrækningsmoment, Tinst, Nm Max 8 Samleværktøj LT+ 8 (PRO) Træklast ikke-revnet Beton C20/25, kN 3,6 Forskydningskraft urevnet beton C20/25, kN 3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Antal 100 Betegnelse Slaganker LAL+ M8x30 fzb Krave ETA EAN 7319610046883	Download billede Art.nr. PDF Del via e-mail
▼	10070073	M8x25	10	25	M8	27	100
Tekniske data	Art. Nr. 10070073 Dimension M8x25 Bor Ø, mm 10 Længde, L, mm 25 Bande M8 Min. boredybde, h1, mm 27 Indvendig gevindlængde, mm 12 Min. sættedybde, hnom, mm 25 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Tiltrækningsmoment, Tinst, Nm Max 8 Samleværktøj LT+ 8+25 (PRO) Træklast ikke-revnet Beton C20/25, kN 3,6 Forskydningskraft urevnet beton C20/25, kN 3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Antal 100 Betegnelse Slaganker LAL+ M8x25 fzb Krave EAN 7319610047781	Download billede Art.nr. PDF Del via e-mail
▼	10070074	M10x40	12	40	M10	43	50
Tekniske data	Art. Nr. 10070074 Dimension M10x40 Bor Ø, mm 12 Længde, L, mm 40 Bande M10 Min. boredybde, h1, mm 43 Indvendig gevindlængde, mm 16 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm Max 15 Samleværktøj LT+ 10 (PRO) Træklast ikke-revnet Beton C20/25, kN 4,8 Forskydningskraft urevnet beton C20/25, kN 4,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Antal 50 Betegnelse Slaganker LAL+ M10x40 fzb Krave ETA EAN 7319610046890	Download billede Art.nr. PDF Del via e-mail
▼	10070075	M10x25	12	25	M10	27	50
Tekniske data	Art. Nr. 10070075 Dimension M10x25 Bor Ø, mm 12 Længde, L, mm 25 Bande M10 Min. boredybde, h1, mm 27 Indvendig gevindlængde, mm 12 Min. sættedybde, hnom, mm 25 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm Max 15 Samleværktøj LT+ 10+25(PRO) Træklast ikke-revnet Beton C20/25, kN 4,8 Forskydningskraft urevnet beton C20/25, kN 4,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Antal 50 Betegnelse Slaganker LAL+ M10x25 fzb Krave EAN 7319610047798	Download billede Art.nr. PDF Del via e-mail
▼	10070076	M12x50	15	50	M12	54	25
Tekniske data	Art. Nr. 10070076 Dimension M12x50 Bor Ø, mm 15 Længde, L, mm 50 Bande M12 Min. boredybde, h1, mm 54 Indvendig gevindlængde, mm 23 Min. sættedybde, hnom, mm 50 Min. materialetykkelse, hmin, mm 120 Afstandshul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm Max 35 Samleværktøj LT+ 12 (PRO) Træklast ikke-revnet Beton C20/25, kN 6,3 Forskydningskraft urevnet beton C20/25, kN 7,3 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Antal 25 Betegnelse Slagankare LAL+ M12x50 fzb Krage ETA EAN 7319610046906	Download billede Art.nr. PDF Del via e-mail
▼	10070078	M16x65	20	65	M16	70	10
Tekniske data	Art. Nr. 10070078 Dimension M16x65 Bor Ø, mm 20 Længde, L, mm 65 Bande M16 Min. boredybde, h1, mm 70 Indvendig gevindlængde, mm 32 Min. sættedybde, hnom, mm 65 Min. materialetykkelse, hmin, mm 160 Afstandshul Ø, df, mm 18 Tiltrækningsmoment, Tinst, Nm Max 60 Samleværktøj LT+ 14 (PRO) Træklast ikke-revnet Beton C20/25, kN 10,5 Forskydningskraft urevnet beton C20/25, kN 12,2 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Antal 10 Betegnelse Slaganker LAL+ M16x65 fzb Krave ETA EAN 7319610046913	Download billede Art.nr. PDF Del via e-mail
