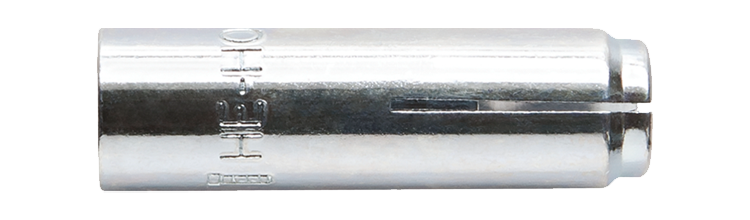

Slaganker JD+

Slaganker til fastgørelse af kerneboreværktøj og vægsave i beton.

Slagankre er beregnet til præinstallation med installationsværktøj og er indvendigt gevind til metriske skruer og stænger. Den lille boredybde forenkler boringen, og da slagankeret ikke har nogen krave, kan det monteres dybere i boringen, hvilket gør det vigtigt at bore til den korrekte dybde. Impact anchors JD+ har flere funktioner, der gør dem nyttige. Den manglende en krave giver mulighed for dybere montering. Gevindet beskadiges ikke under monteringen, og de kan bruges i forskellige hårdheder af beton, fordi de tilpasser sig. Derudover er der en synlig kontrol for at sikre korrekt montering.

Materiale: Stål

Overfladebehandling: Elforzinket

Egenskaber: Uden krave

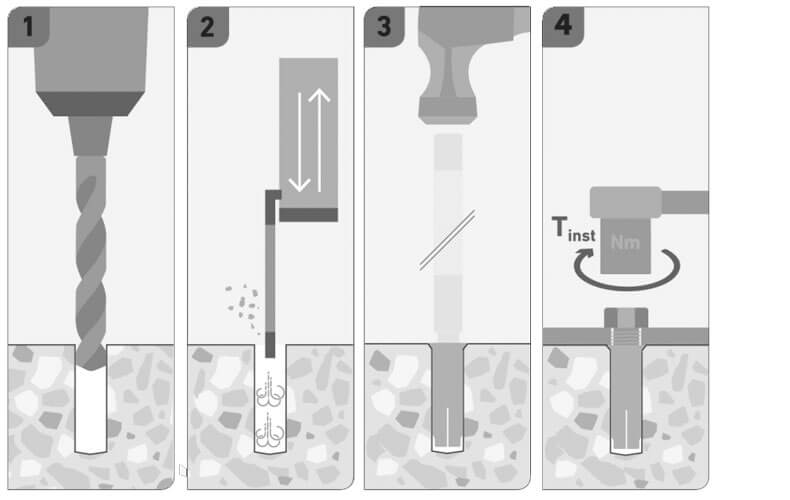

Monteringsvejledning

Det er vigtigt, at ankeret monteres ved hjælp af SLAGDORN 9160000005, som muliggør sikker, kontrolleret og ergonomisk udvidelse af ankeret. Værktøjet har en instruktion i bunden, der laver et mærke i slagankeret, når det er korrekt monteret.

Dokument

Produktblad

Slaganker JD+.pdf

	Art. Nr.	Dimension	Bor Ø, mm	Længde, L, mm	Gevind	Min. boredyb., h1, mm	Antal
▼	9658070119	M12x50	16	50	M12	50	100

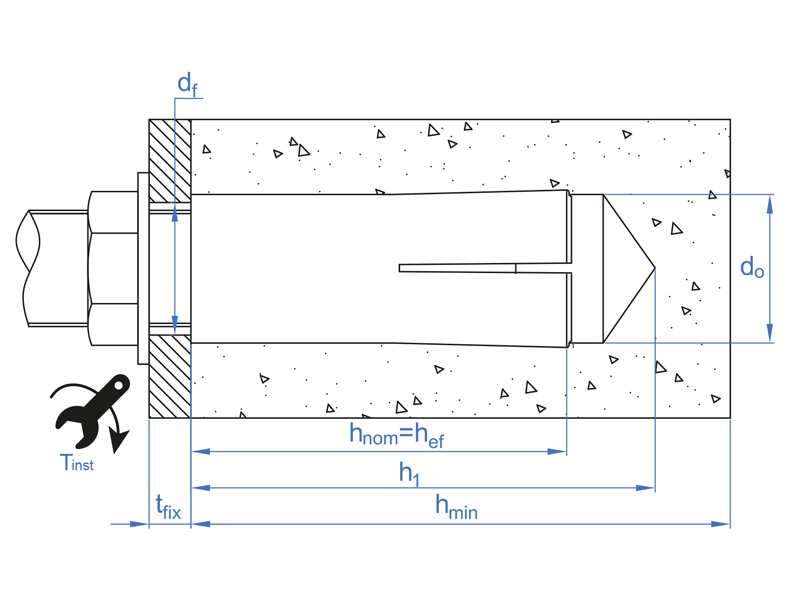

Tekniske data	Art. Nr. 9658070119 Dimension M12x50 Bor Ø, mm 16 Længde, L, mm 50 Gevind M12 Min. boredyb., h1, mm 50 Min. montagedybd, hnom, mm 50 Min. matr.tykk., hmin, mm 100 Frigående hul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 38 Træklast ikke-revnet beton C20/25, kN 5,9 Forskydningskraft ikke-revnet beton C20/25, kN 7,2 Min. skruedybde, fmin, mm 12 Effektiv mont. dybde, hef, mm 50 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 100 Betegnelse Slaganker JD+ M12x50 Ø16 mm EAN 7319610106365	Download billede Art.nr. PDF Del via e-mail
▼	9658070120	M12x50	16	50	M12	50	250
Tekniske data	Art. Nr. 9658070120 Dimension M12x50 Bor Ø, mm 16 Længde, L, mm 50 Gevind M12 Min. boredyb., h1, mm 50 Min. montagedybd, hnom, mm 50 Min. matr.tykk., hmin, mm 100 Frigående hul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 38 Træklast ikke-revnet beton C20/25, kN 5,9 Forskydningskraft ikke-revnet beton C20/25, kN 7,2 Min. skruedybde, fmin, mm 12 Effektiv mont. dybde, hef, mm 50 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Slaganker JD+ M12x50 Ø16mm HNK EAN 7319610106372	Download billede Art.nr. PDF Del via e-mail
