Slaganker LAL+

ETA-Vurderet med krave

Til fastgørelse i revnet og ikke revnet beton, huldækning, mursten og natursten. Vigtigt at bruge installationsværktøjer. Lille boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

ETA-bedømt slaganker til revnet og urevnet beton. FZB til tør indendørs brug og midlertidig udendørs brug. Slaganker til præinstallation med installationsværktøj. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg. Kraven betyder, at det ikke er lige så vigtigt, at borehullet er præcis lige så dybt som længden af ​​slagankeret, da kraven gør, at produktet bliver ved kanten af ​​betonen uden at blive slået yderligere ned, hvis borehullet er dybere. end længden. Til urevnet og revnet beton.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Egenskaber: Med krave
Korrosivitetsklasse
ETA-vurderet
Brandklasse

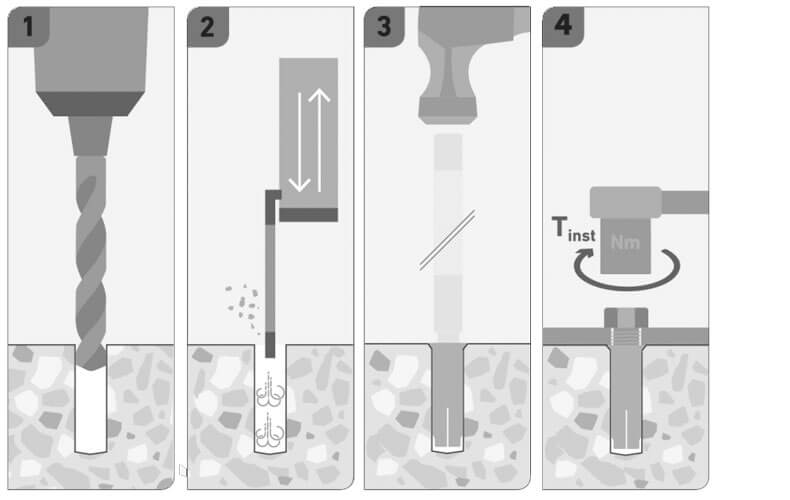

Monteringsvejledning

Borra - Borsta - Blås - Montera med montageverktyg

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

Produktblad

Slaganker LAL+.pdf

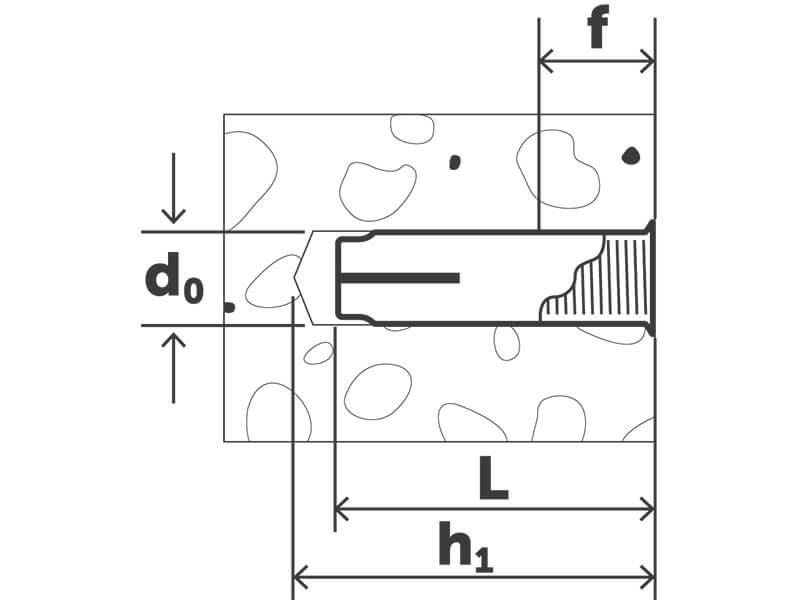

Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bande Min. boredybde, h1, mm Antal
10070070 M6x25 8 25 M6 27 100
Installasjonsparametere
Art. Nr.
10070070
Dimension
M6x25
Bor Ø, mm
8
Længde, L, mm
25
Bande
M6
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
11
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
Max 4
Samleværktøj
LT+ 6 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
2,1
Forskydningskraft urevnet beton C20/25, kN
1,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, ETA-13/0441
Antal
100
Betegnelse
Slaganker LAL+ M6x25 fzb Krave ETA
EAN
7319610046876
Billede af Slaganker LAL+ M6x25 fzb Krave ETA
Download billede
Art.nr. PDF
10070072 M8x30 10 30 M8 32 100
Installasjonsparametere
Art. Nr.
10070072
Dimension
M8x30
Bor Ø, mm
10
Længde, L, mm
30
Bande
M8
Min. boredybde, h1, mm
32
Indvendig gevindlængde, mm
13
Min. sættedybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
Max 8
Samleværktøj
LT+ 8 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
3,6
Forskydningskraft urevnet beton C20/25, kN
3,1
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Antal
100
Betegnelse
Slaganker LAL+ M8x30 fzb Krave ETA
EAN
7319610046883
Billede af Slaganker LAL+ M8x30 fzb Krave ETA
Download billede
Art.nr. PDF
10070073 M8x25 10 25 M8 27 100
Installasjonsparametere
Art. Nr.
10070073
Dimension
M8x25
Bor Ø, mm
10
Længde, L, mm
25
Bande
M8
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
12
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
Max 8
Samleværktøj
LT+ 8+25 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
3,6
Forskydningskraft urevnet beton C20/25, kN
3,1
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
-
Antal
100
Betegnelse
Slaganker LAL+ M8x25 fzb Krave
EAN
7319610047781
Billede af Slaganker LAL+ M8x25 fzb Krave
Download billede
Art.nr. PDF
10070074 M10x40 12 40 M10 43 50
Installasjonsparametere
Art. Nr.
10070074
Dimension
M10x40
Bor Ø, mm
12
Længde, L, mm
40
Bande
M10
Min. boredybde, h1, mm
43
Indvendig gevindlængde, mm
16
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
Max 15
Samleværktøj
LT+ 10 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
4,8
Forskydningskraft urevnet beton C20/25, kN
4,5
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Antal
50
Betegnelse
Slaganker LAL+ M10x40 fzb Krave ETA
EAN
7319610046890
Billede af Slaganker LAL+ M10x40 fzb Krave ETA
Download billede
Art.nr. PDF
10070075 M10x25 12 25 M10 27 50
Installasjonsparametere
Art. Nr.
10070075
Dimension
M10x25
Bor Ø, mm
12
Længde, L, mm
25
Bande
M10
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
12
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
Max 15
Samleværktøj
LT+ 10+25(PRO)
Udvindingsværdi urevnet Beton C20/25, kN
4,8
Forskydningskraft urevnet beton C20/25, kN
4,5
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
-
Antal
50
Betegnelse
Slaganker LAL+ M10x25 fzb Krave
EAN
7319610047798
Billede af Slaganker LAL+ M10x25 fzb Krave
Download billede
Art.nr. PDF
10070076 M12x50 15 50 M12 54 25
Installasjonsparametere
Art. Nr.
10070076
Dimension
M12x50
Bor Ø, mm
15
Længde, L, mm
50
Bande
M12
Min. boredybde, h1, mm
54
Indvendig gevindlængde, mm
23
Min. sættedybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
Max 35
Samleværktøj
LT+ 12 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
6,3
Forskydningskraft urevnet beton C20/25, kN
7,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Antal
25
Betegnelse
Slagankare LAL+ M12x50 fzb Krage ETA
EAN
7319610046906
Billede af Slagankare LAL+ M12x50 fzb Krage ETA
Download billede
Art.nr. PDF
10070078 M16x65 20 65 M16 70 10
Installasjonsparametere
Art. Nr.
10070078
Dimension
M16x65
Bor Ø, mm
20
Længde, L, mm
65
Bande
M16
Min. boredybde, h1, mm
70
Indvendig gevindlængde, mm
32
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
160
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
Max 60
Samleværktøj
LT+ 14 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
10,5
Forskydningskraft urevnet beton C20/25, kN
12,2
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Antal
10
Betegnelse
Slaganker LAL+ M16x65 fzb Krave ETA
EAN
7319610046913
Billede af Slaganker LAL+ M16x65 fzb Krave ETA
Download billede
