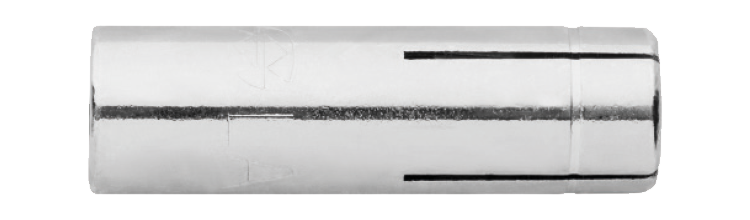

Slaganker LAH

Egnet til sprinkler anlæg

Til fastgørelse i ikke revnet , mursten og natursten. Vigtigt at bruge installationsværktøjer. Lille boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

Slaganker til præinstallation med installationsværktøj. A4 til indendørs, udendørs og industriel brug. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

Materiale: Syrefast stål A4
Miljø: For udendørs brug
Egenskaber: Uden krave
Korrosivitetsklasse

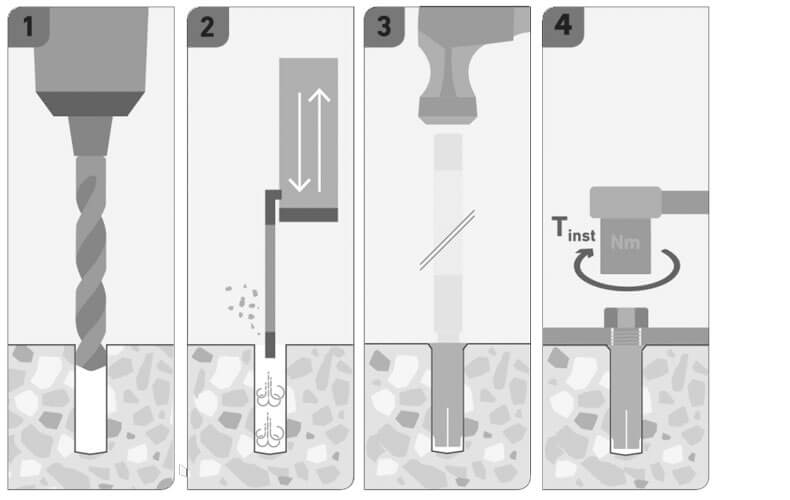

Monteringsvejledning

Borra - Borsta - Blås - Montera med montageverktyg

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

Produktblad

Slaganker LAH.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bande Min. boredybde, h1, mm Antal
10074006 M6x25 8 25 M6 27 100

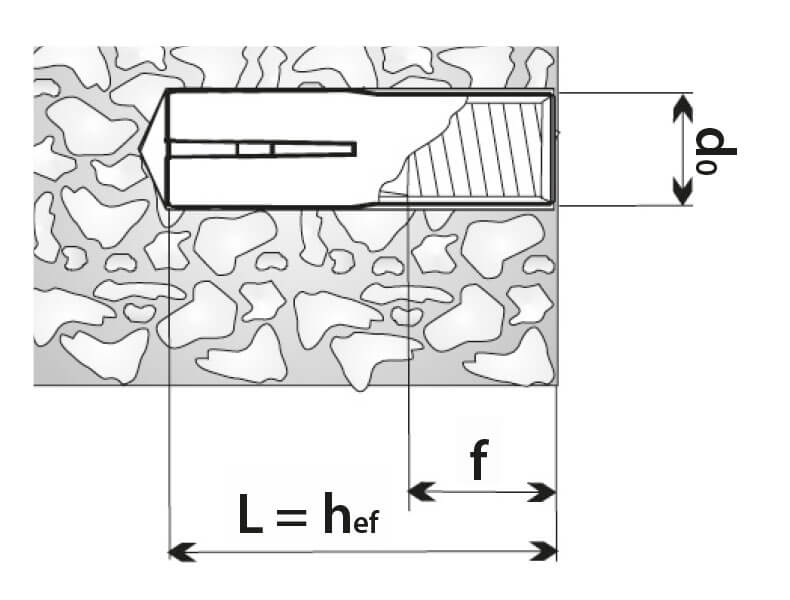

Installasjonsparametere
Art. Nr.
10074006
Dimension
M6x25
Bor Ø, mm
8
Længde, L, mm
25
Bande
M6
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
11
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
Max 4
Samleværktøj
LT+ 6 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
1
Forskydningskraft urevnet beton C20/25, kN
1,1
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
100
Betegnelse
Slaganker LAH M6x25 A4
EAN
7319610047187
Billede af Slaganker LAH  M6x25 A4
Download billede
Art.nr. PDF
10074008 M8x30 10 30 M8 32 100
Installasjonsparametere
Art. Nr.
10074008
Dimension
M8x30
Bor Ø, mm
10
Længde, L, mm
30
Bande
M8
Min. boredybde, h1, mm
32
Indvendig gevindlængde, mm
13
Min. sættedybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
Max 8
Samleværktøj
LT+ 8 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
1,6
Forskydningskraft urevnet beton C20/25, kN
1,3
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
100
Betegnelse
Slaganker LAH M8x30 A4
EAN
7319610047194
Billede af Slaganker LAH  M8x30 A4
Download billede
Art.nr. PDF
10074010 M10x40 12 40 M10 42 50
Installasjonsparametere
Art. Nr.
10074010
Dimension
M10x40
Bor Ø, mm
12
Længde, L, mm
40
Bande
M10
Min. boredybde, h1, mm
42
Indvendig gevindlængde, mm
15
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
Max 15
Samleværktøj
LT+ 10 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
2,2
Forskydningskraft urevnet beton C20/25, kN
1,5
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
50
Betegnelse
Slaganker LAH M10x40 A4
EAN
7319610047200
Billede af Slaganker LAH M10x40 A4
Download billede
Art.nr. PDF
10074012 M12x50 15 50 M12 52 25
Installasjonsparametere
Art. Nr.
10074012
Dimension
M12x50
Bor Ø, mm
15
Længde, L, mm
50
Bande
M12
Min. boredybde, h1, mm
52
Indvendig gevindlængde, mm
19
Min. sættedybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
Max 35
Samleværktøj
LT+ 12 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
3,4
Forskydningskraft urevnet beton C20/25, kN
2,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
25
Betegnelse
Slaganker LAH M12x50 A4
EAN
7319610047217
Billede af Slaganker LAH M12x50 A4
Download billede
Art.nr. PDF
10074016 M16x65 20 65 M16 69 10
Installasjonsparametere
Art. Nr.
10074016
Dimension
M16x65
Bor Ø, mm
20
Længde, L, mm
65
Bande
M16
Min. boredybde, h1, mm
69
Indvendig gevindlængde, mm
25
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
160
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
Max 60
Samleværktøj
LT+ 10 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
5,6
Forskydningskraft urevnet beton C20/25, kN
4,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
10
Betegnelse
Slaganker LAH M16x65 A4
EAN
7319610047224
Billede af Slaganker LAH M16x65 A4
Download billede
Art.nr. PDF
10074020 M20x80 25 80 M20 84 10
Installasjonsparametere
Art. Nr.
10074020
Dimension
M20x80
Bor Ø, mm
25
Længde, L, mm
80
Bande
M20
Min. boredybde, h1, mm
84
Indvendig gevindlængde, mm
33
Min. sættedybde, hnom, mm
80
Min. materialetykkelse, hmin, mm
250
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
Max 100
Samleværktøj
LT+ 14 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
7,9
Forskydningskraft urevnet beton C20/25, kN
6,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
Antal
10
Betegnelse
Slaganker LAH M20x80 A4
EAN
7319610047231
Billede af Slaganker LAH M20x80 A4
Download billede
Art.nr. PDF
