Slaganker LA+

ETA-Vurderet

Til fastgørelse i revnet og ikke revnet beton, huldækning, mursten og natursten. Vigtigt at bruge installationsværktøjer. Lille boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

ETA-bedømt stødanker til revnet og urevnet beton. FZB til tør indendørs brug og midlertidig udendørs brug. Slaganker til præinstallation med installationsværktøj. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Egenskaber: Uden krave
Korrosivitetsklasse
ETA-vurderet
Brandklasse

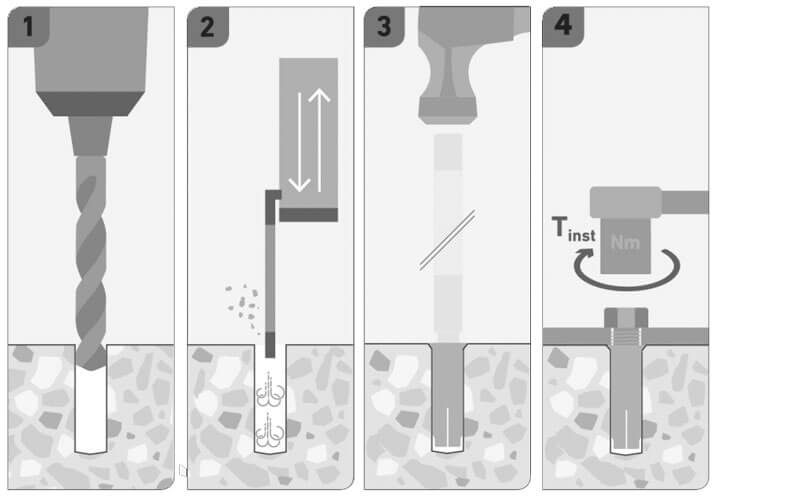

Monteringsvejledning

Borra - Borsta - Blås - Montera med montageverktyg

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

Produktblad

Slaganker LA+.pdf

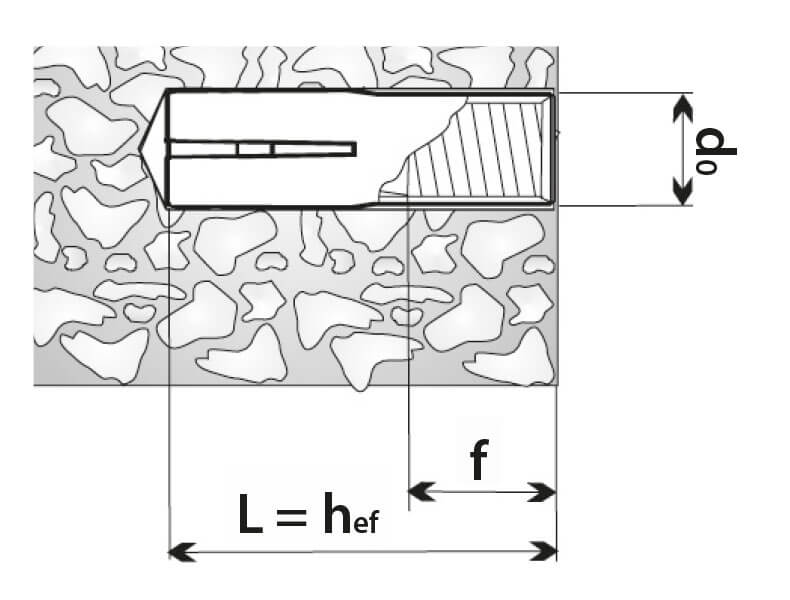

Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bande Min. boredybde, h1, mm Antal
10070050 M6x25 8 25 M6 27 100
Installasjonsparametere
Art. Nr.
10070050
Dimension
M6x25
Bor Ø, mm
8
Længde, L, mm
25
Bande
M6
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
11
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
Max 4
Samleværktøj
LT+ 6 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
2,1
Forskydningskraft urevnet beton C20/25, kN
1,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, ETA-13/0441
Antal
100
Betegnelse
Slaganker LA+ M6x25 fzb ETA
EAN
7319610046821
Billede af Slaganker LA+ M6x25 fzb ETA
Download billede
Art.nr. PDF
10070052 M8x30 10 30 M8 32 100
Installasjonsparametere
Art. Nr.
10070052
Dimension
M8x30
Bor Ø, mm
10
Længde, L, mm
30
Bande
M8
Min. boredybde, h1, mm
32
Indvendig gevindlængde, mm
13
Min. sættedybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
Max 8
Samleværktøj
LT+ 8 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
3,6
Forskydningskraft urevnet beton C20/25, kN
3,1
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Antal
100
Betegnelse
Slaganker LA+ M8x30 fzb ETA
EAN
7319610046838
Billede af Slaganker LA+ M8x30 fzb ETA
Download billede
Art.nr. PDF
10070054 M10x40 12 40 M10 43 50
Installasjonsparametere
Art. Nr.
10070054
Dimension
M10x40
Bor Ø, mm
12
Længde, L, mm
40
Bande
M10
Min. boredybde, h1, mm
43
Indvendig gevindlængde, mm
16
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
Max 15
Samleværktøj
LT+ 10 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
4,8
Forskydningskraft urevnet beton C20/25, kN
4,5
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442
Antal
50
Betegnelse
Slaganker LA+ M10x40 fzb ETA
EAN
7319610046845
Billede af Slaganker LA+ M10x40 fzb ETA
Download billede
Art.nr. PDF
10070056 M12x50 15 50 M12 54 25
Installasjonsparametere
Art. Nr.
10070056
Dimension
M12x50
Bor Ø, mm
15
Længde, L, mm
50
Bande
M12
Min. boredybde, h1, mm
54
Indvendig gevindlængde, mm
23
Min. sættedybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
Max 35
Samleværktøj
LT+ 12 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
6,3
Forskydningskraft urevnet beton C20/25, kN
7,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Antal
25
Betegnelse
Slaganker LA+ M12x50 fzb ETA
EAN
7319610046852
Billede af Slaganker LA+ M12x50 fzb ETA
Download billede
Art.nr. PDF
10070058 M16x65 20 65 M16 70 10
Installasjonsparametere
Art. Nr.
10070058
Dimension
M16x65
Bor Ø, mm
20
Længde, L, mm
65
Bande
M16
Min. boredybde, h1, mm
70
Indvendig gevindlængde, mm
32
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
160
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
Max 60
Samleværktøj
LT+ 14 (PRO)
Udvindingsværdi urevnet Beton C20/25, kN
10,5
Forskydningskraft urevnet beton C20/25, kN
12,2
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-007-130442-2018/01, ETA-13/0442
Antal
10
Betegnelse
Slaganker LA+ M16x65 fzb ETA
EAN
7319610046869
Billede af Slaganker LA+ M16x65 fzb ETA
Download billede
Art.nr. PDF
10070020 M20x80 25 80 M20 84 10
Installasjonsparametere
Art. Nr.
10070020
Dimension
M20x80
Bor Ø, mm
25
Længde, L, mm
80
Bande
M20
Min. boredybde, h1, mm
84
Indvendig gevindlængde, mm
33
Min. sættedybde, hnom, mm
80
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
Max 100
Samleværktøj
LT 20
Udvindingsværdi urevnet Beton C20/25, kN
11,9
Forskydningskraft urevnet beton C20/25, kN
17,2
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
-
Antal
10
Betegnelse
Slaganker LA M20x80 fzb
EAN
7319610046814
Billede af Slaganker LA M20x80 fzb
Download billede
Art.nr. PDF
