Skrueanker MX-møtrik

Til tynde materialer

Til tynde materialer som metalplader og plastik. Max materialetykkelse er 10 mm.

Gribende vinger, der udvider sig og griber fat i materialet. Monteringen foregår fra den ene side, hvilket gør produktet meget anvendeligt.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til indendørs brug
Egenskaber: Fladt hoved, hylster med krave, metriske gevind
Korrosionsklasse
Materiale, plader

Monteringsvejledning

Bor med det angivne bor Ø, monteres direkte i hullet.

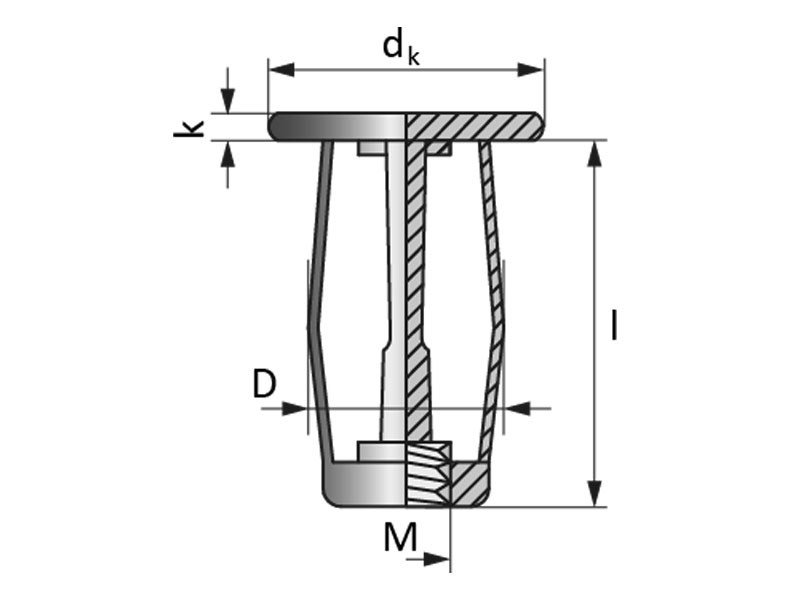

product.sketchpicture.titletext

Dokument

Produktblad

Skrueanker MX-møtrik.pdf
Art. Nr. Db-nr Gevind Grip område, mm Bor Ø, mm Længde, L, mm Antal
595010 2424564 M4 0-5 9 15 100
Tekniske data
Art. Nr.
595010
Db-nr
2424564
Gevind
M4
Grip område, mm
0-5
Bor Ø, mm
9
Længde, L, mm
15
Hoved Ø, mm, dk, mm
12
Diameter, mm
8
Dimension, mm
8x15
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
100
Betegnelse
MX møtrik M4 K
EAN
7319615950109
Billede af MX møtrik M4 K
Download billede
Art.nr. PDF
595030 2424565 M5 0-5 11 17 100
Tekniske data
Art. Nr.
595030
Db-nr
2424565
Gevind
M5
Grip område, mm
0-5
Bor Ø, mm
11
Længde, L, mm
17
Hoved Ø, mm, dk, mm
14
Diameter, mm
10
Dimension, mm
10x17
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
100
Betegnelse
MX møtrik M5 K
EAN
7319615950307
Billede af MX møtrik M5 K
Download billede
Art.nr. PDF
595050 2424566 M6 0-5 12 17 100
Tekniske data
Art. Nr.
595050
Db-nr
2424566
Gevind
M6
Grip område, mm
0-5
Bor Ø, mm
12
Længde, L, mm
17
Hoved Ø, mm, dk, mm
16
Diameter, mm
11,5
Dimension, mm
11,5x17
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
100
Betegnelse
MX møtrik M6 K
EAN
7319615950505
Billede af MX møtrik M6 K
Download billede
Art.nr. PDF
595065 2424567 M8 0-5 15 21,5 100
Tekniske data
Art. Nr.
595065
Db-nr
2424567
Gevind
M8
Grip område, mm
0-5
Bor Ø, mm
15
Længde, L, mm
21,5
Hoved Ø, mm, dk, mm
-
Diameter, mm
0
Dimension, mm
-
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
100
Betegnelse
MX møtrik M8 K
EAN
7319610058114

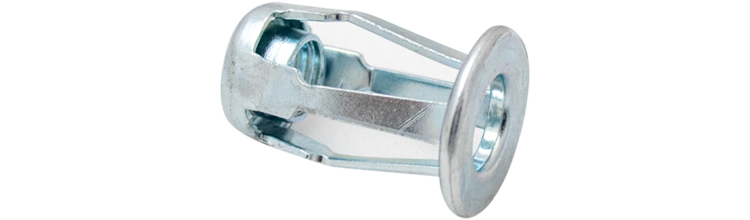

Billede af MX møtrik M8 K
Download billede
Art.nr. PDF
595066 2424568 M8 0-8 15 25,5 100
Tekniske data
Art. Nr.
595066
Db-nr
2424568
Gevind
M8
Grip område, mm
0-8
Bor Ø, mm
15
Længde, L, mm
25,5
Hoved Ø, mm, dk, mm
-
Diameter, mm
0
Dimension, mm
-
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
100
Betegnelse
MX møtrik M8 L
EAN
7319610058121

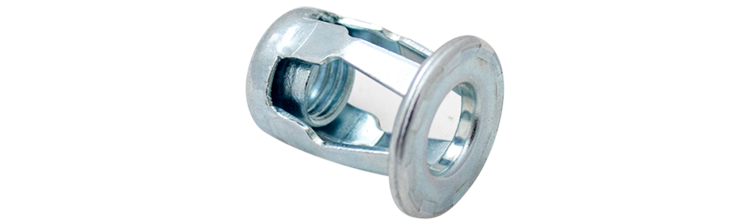

Billede af MX møtrik M8 L
Download billede
