Ekspantionshylster PFG LB

ETA-Vurderet til for montering og distance montering

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

ETA-vurderet skjoldanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse
Brandklasse

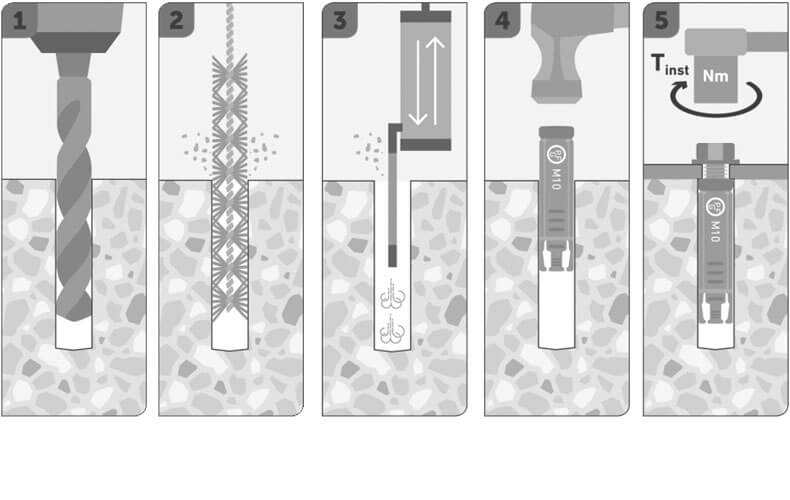

Monteringsvejledning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Ekspantionshylster PFG LB.pdf
Art. Nr. Diameter, mm Bor Ø, mm Længde, L, mm SW/Bittrack Max samling, tfix, mm Antal
9658077025 M6 10 60 10 15 50

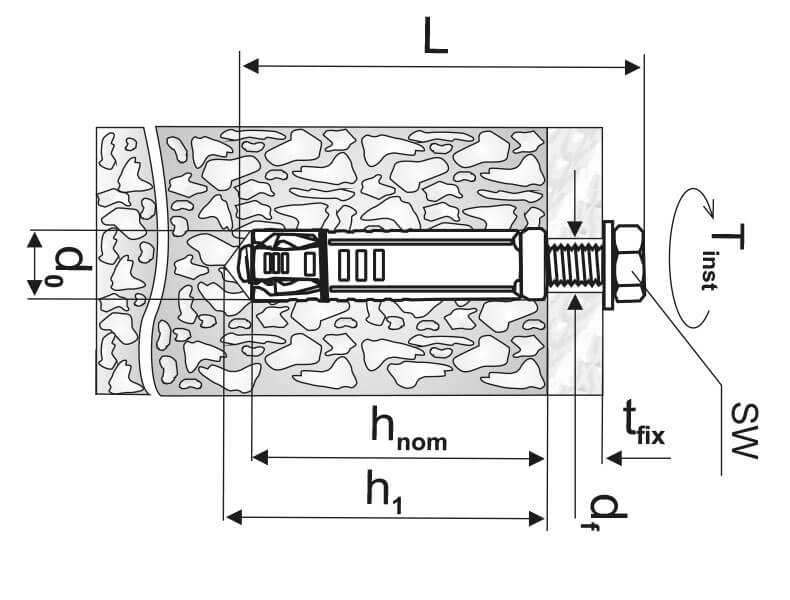

Installasjonsparametere
