Ekspantionshylster PFG EBF

Øje

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

Momentspændt skjoldanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse

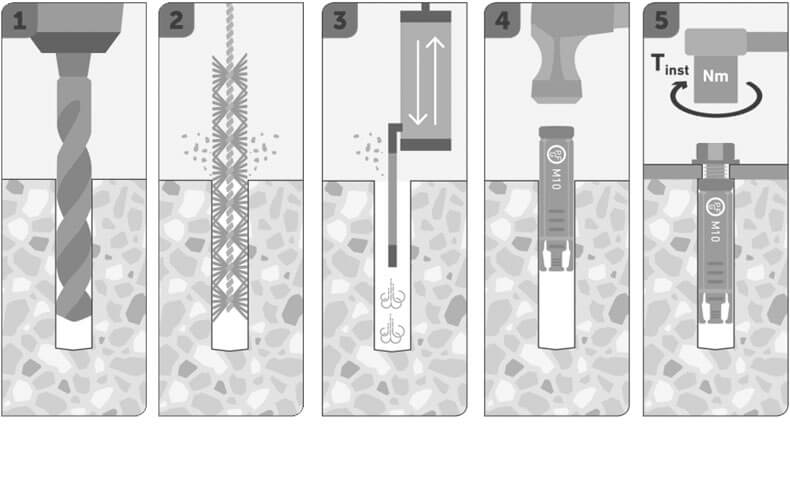

Monteringsvejledning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och motera genom rotera öglan.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Ekspantionshylster PFG EBF.pdf

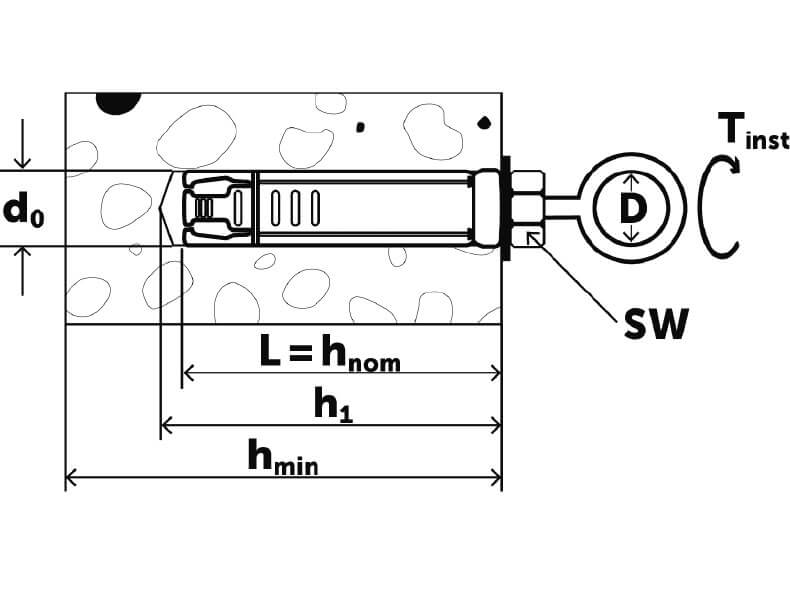

Art. Nr. Diameter, mm Bor Ø, mm Min. boredybde, h1, mm Min. monteringsdybde, hnom, mm Min. materialetykkelse, hmin, mm Antal
9658077430 M6 10 45 40 100 25
Installasjonsparametere
Art. Nr.
9658077430
Diameter, mm
M6
Bor Ø, mm
10
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Indvendig diameter i øjet, dk, mm
10
Tiltrækningsmoment, Tinst, Nm
10
Udtræksværdi, kN
2
SW/Bittrack
10
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG EBF M6 Øje
EAN
7319610067277
Billede af Skjoldanker PFG EBF M6 Øje
Last ned bilde
Artikkelark
9658077431 M8 14 55 50 100 25
Installasjonsparametere
Art. Nr.
9658077431
Diameter, mm
M8
Bor Ø, mm
14
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
100
Indvendig diameter i øjet, dk, mm
11,8
Tiltrækningsmoment, Tinst, Nm
25
Udtræksværdi, kN
3,6
SW/Bittrack
13
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG EBF M8 Øje
EAN
7319610067284
Billede af Skjoldanker PFG EBF M8 Øje
Last ned bilde
Artikkelark
9658077432 M10 16 65 60 120 10
Installasjonsparametere
Art. Nr.
9658077432
Diameter, mm
M10
Bor Ø, mm
16
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Min. materialetykkelse, hmin, mm
120
Indvendig diameter i øjet, dk, mm
14,5
Tiltrækningsmoment, Tinst, Nm
50
Udtræksværdi, kN
4,8
SW/Bittrack
17
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG EBF M10 Øje
EAN
7319610067291
Billede af Skjoldanker PFG EBF M10 Øje
Last ned bilde
Artikkelark
9658077433 M12 20 85 80 160 5
Installasjonsparametere
Art. Nr.
9658077433
Diameter, mm
M12
Bor Ø, mm
20
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Min. materialetykkelse, hmin, mm
160
Indvendig diameter i øjet, dk, mm
17
Tiltrækningsmoment, Tinst, Nm
85
Udtræksværdi, kN
6,3
SW/Bittrack
19
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
5
Betegnelse
Skjoldanker PFG EBF M12 Øje
EAN
7319610067307
Billede af Skjoldanker PFG EBF M12 Øje
Last ned bilde
Artikkelark
9658077434 M16 25 105 100 170 5
Installasjonsparametere
Art. Nr.
9658077434
Diameter, mm
M16
Bor Ø, mm
25
Min. boredybde, h1, mm
105
Min. monteringsdybde, hnom, mm
100
Min. materialetykkelse, hmin, mm
170
Indvendig diameter i øjet, dk, mm
23
Tiltrækningsmoment, Tinst, Nm
120
Udtræksværdi, kN
9,9
SW/Bittrack
24
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
5
Betegnelse

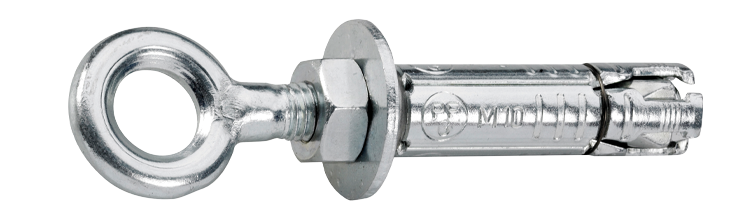

Skjoldanker PFG EBF M16 Øje
EAN
7319610067314
Billede af Skjoldanker PFG EBF M16 Øje
Last ned bilde
Artikkelark
