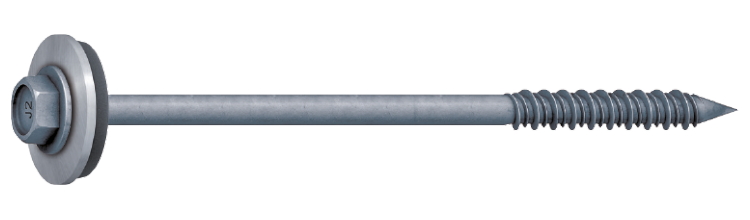

Sandwichpanelskrue BS-R

Til beton

Til montering af sandwichpaneler direkte i beton. Enkel montering og høje udtræksværdier.

Betonskrue er en skrue til montering af sandwichpaneler direkte i beton. Enkel montering og høje udtræksværdier.

Materiale: Stål
Overfladebehandling: Climadur
Miljø: For udendørs brug
Korrosivitetsklasse
Sandwichelement på monteringsskinne

Monteringsvejledning

Borra genom sandwichpanelen och 40 mm djupt i betongen. Monteringsdjupet i betongen ska vara minst 30 mm. Använd skruvdragare med 600 r/m.

Dokument

Produktblad

Sandwichpanelskrue BS-R.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm Klemme længde, mm Antal
5663100525 6,3x100 5 6,3 100 0-60 100
Installasjonsparametere
Art. Nr.
5663100525
Dimension
6,3x100
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
100
Klemme længde, mm
0-60
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x100 E29
Billede af Betongskruv BS-R 6,3x100 E29
Last ned bilde
Artikkelark
5663120525 6,3x120 5 6,3 120 60-80 100
Installasjonsparametere
Art. Nr.
5663120525
Dimension
6,3x120
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
120
Klemme længde, mm
60-80
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x120 E29
Billede af Betongskruv BS-R 6,3x120 E29
Last ned bilde
Artikkelark
5663140525 6,3x140 5 6,3 140 80-100 100
Installasjonsparametere
Art. Nr.
5663140525
Dimension
6,3x140
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
140
Klemme længde, mm
80-100
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x140 E29
Billede af Betongskruv BS-R 6,3x140 E29
Last ned bilde
Artikkelark
5663160525 6,3x160 5 6,3 160 100-120 100
Installasjonsparametere
Art. Nr.
5663160525
Dimension
6,3x160
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
160
Klemme længde, mm
100-120
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x160 E29
Billede af Betongskruv BS-R 6,3x160 E29
Last ned bilde
Artikkelark
5663180525 6,3x180 5 6,3 180 120-140 100
Installasjonsparametere
Art. Nr.
5663180525
Dimension
6,3x180
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
180
Klemme længde, mm
120-140
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x180 E29
Billede af Betongskruv BS-R 6,3x180 E29
Last ned bilde
Artikkelark
5663200525 6,3x200 5 6,3 200 140-160 100
Installasjonsparametere
Art. Nr.
5663200525
Dimension
6,3x200
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
200
Klemme længde, mm
140-160
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x200 E29
Billede af Betongskruv BS-R 6,3x200 E29
Last ned bilde
Artikkelark
5663220525 6,3x220 5 6,3 220 160-180 100
Installasjonsparametere
Art. Nr.
5663220525
Dimension
6,3x220
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
220
Klemme længde, mm
160-180
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x220 E29
Billede af Betongskruv BS-R 6,3x220 E29
Last ned bilde
Artikkelark
5663240525 6,3x240 5 6,3 240 180-200 100
Installasjonsparametere
Art. Nr.
5663240525
Dimension
6,3x240
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
240
Klemme længde, mm
180-200
Skive Ø, dk, mm
E22
SW/Bittrack
8
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x240 E29
Billede af Betongskruv BS-R 6,3x240 E29
Last ned bilde
Artikkelark
