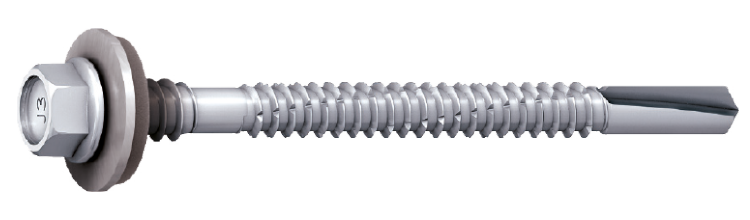

Sandwichpanelskrue JT2-D-12H

Til stål max 12mm

Til montering af sandwichpaneler i stålprofiler

Hurtigborende skrue i stål til montering af sandwichpaneler mod stålprofiler. Borekapacitet op til 12,0 mm. Ø 5,5 mm tråddiameter og Ø 6,3 mm tråddiameter under hovedet. Borespids i hærdet kulstofstål.

Materiale: Stål
Overfladebehandling: Climadur
Miljø: For udendørs brug
Egenskaber: Sekskantet hoved. skive i rustfrit stål med EPDM gummipakning.
Korrosivitetsklasse
FM Godkendt
Miljøvurdering EPD
ETA-vurderet
Sandwichelement på letbjælke

Monteringsvejledning

Använd steglösa skruvdragare med djupanslag som håller varvtal max 1300r/m under idragningen.

Dokument

Produktblad

Sandwichpanelskrue JT2-D-12H.pdf
Art. Nr. Dimension Diameter, mm Længde, L, mm Borkap., mm Klemme længde, mm Antal
3564712614 5,5/6,3x80 5,5/6,3 80 12 40-59 100
Installasjonsparametere
Art. Nr.
3564712614
Dimension
5,5/6,3x80
Diameter, mm
5,5/6,3
Længde, L, mm
80
Borkap., mm
12
Klemme længde, mm
40-59
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x80/12 E19
EAN
4061245033365
Billede af Saphir stål Sandwich 5,5/6,3x80/12 E19
Download billede
Art.nr. PDF
3564912614 5,5/6,3x95 5,5/6,3 95 12 50-74 100
Installasjonsparametere
Art. Nr.
3564912614
Dimension
5,5/6,3x95
Diameter, mm
5,5/6,3
Længde, L, mm
95
Borkap., mm
12
Klemme længde, mm
50-74
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x95/12 E19
EAN
4061245044026
Billede af Saphir stål Sandwich 5,5/6,3x95/12 E19
Download billede
Art.nr. PDF
3565212614 5,5/6,3x115 5,5/6,3 115 12 60-94 100
Installasjonsparametere
Art. Nr.
3565212614
Dimension
5,5/6,3x115
Diameter, mm
5,5/6,3
Længde, L, mm
115
Borkap., mm
12
Klemme længde, mm
60-94
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x115/12 E19
EAN
4061245033372
Billede af Saphir stål Sandwich 5,5/6,3x115/12 E19
Download billede
Art.nr. PDF
3565412614 5,5/6,3x135 5,5/6,3 135 12 70-114 100
Installasjonsparametere
Art. Nr.
3565412614
Dimension
5,5/6,3x135
Diameter, mm
5,5/6,3
Længde, L, mm
135
Borkap., mm
12
Klemme længde, mm
70-114
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x135/12 E19
EAN
4061245033389
Billede af Saphir stål Sandwich 5,5/6,3x135/12 E19
Download billede
Art.nr. PDF
3565712614 5,5/6,3x155 5,5/6,3 155 12 90-134 100
Installasjonsparametere
Art. Nr.
3565712614
Dimension
5,5/6,3x155
Diameter, mm
5,5/6,3
Længde, L, mm
155
Borkap., mm
12
Klemme længde, mm
90-134
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x155/12 E19
EAN
4061245033396
Billede af Saphir stål Sandwich 5,5/6,3x155/12 E19
Download billede
Art.nr. PDF
3565812614 5,5/6,3x175 5,5/6,3 175 12 90-134 100
Installasjonsparametere
Art. Nr.
3565812614
Dimension
5,5/6,3x175
Diameter, mm
5,5/6,3
Længde, L, mm
175
Borkap., mm
12
Klemme længde, mm
90-134
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
JT2-D-12H-5,5/6,3x175 E19
EAN
4061245043968
Billede af JT2-D-12H-5,5/6,3x175 E19
Download billede
Art.nr. PDF
3569512614 5,5/6,3x195 5,5/6,3 195 12 120-174 100
Installasjonsparametere
Art. Nr.
3569512614
Dimension
5,5/6,3x195
Diameter, mm
5,5/6,3
Længde, L, mm
195
Borkap., mm
12
Klemme længde, mm
120-174
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x195/12 E19
EAN
4061245032474
Billede af Saphir stål Sandwich 5,5/6,3x195/12 E19
Download billede
Art.nr. PDF
3569612614 5,5/6,3x215 5,5/6,3 215 12 140-194 100
Installasjonsparametere
Art. Nr.
3569612614
Dimension
5,5/6,3x215
Diameter, mm
5,5/6,3
Længde, L, mm
215
Borkap., mm
12
Klemme længde, mm
140-194
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x215/12 E19
EAN
4061245031491
Billede af Saphir stål Sandwich 5,5/6,3x215/12 E19
Download billede
Art.nr. PDF
3567112614 5,5/6,3x235 5,5/6,3 235 12 160-214 100
Installasjonsparametere
Art. Nr.
3567112614
Dimension
5,5/6,3x235
Diameter, mm
5,5/6,3
Længde, L, mm
235
Borkap., mm
12
Klemme længde, mm
160-214
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir Stål Sandwich 5,5/6,3x235/12 E19
EAN
4061245032443
Billede af Saphir Stål Sandwich 5,5/6,3x235/12 E19
Download billede
Art.nr. PDF
3567212614 5,5/6,3x250 5,5/6,3 250 12 175-229 100
Installasjonsparametere
Art. Nr.
3567212614
Dimension
5,5/6,3x250
Diameter, mm
5,5/6,3
Længde, L, mm
250
Borkap., mm
12
Klemme længde, mm
175-229
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir Stål Sandwich 5,5/6,3x250/12 E19
EAN
4061245032481
Billede af Saphir Stål Sandwich 5,5/6,3x250/12 E19
Download billede
Art.nr. PDF
3567312614 5,5/6,3x275 5,5/6,3 275 12 200-254 100
Installasjonsparametere
Art. Nr.
3567312614
Dimension
5,5/6,3x275
Diameter, mm
5,5/6,3
Længde, L, mm
275
Borkap., mm
12
Klemme længde, mm
200-254
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir Stål Sandwich 5,5/6,3x275/12 E19
EAN
4061245033402
Billede af Saphir Stål Sandwich 5,5/6,3x275/12 E19
Download billede
Art.nr. PDF
3567412614 5,5/6,3x300 5,5/6,3 300 12 225-279 100
Installasjonsparametere
Art. Nr.
3567412614
Dimension
5,5/6,3x300
Diameter, mm
5,5/6,3
Længde, L, mm
300
Borkap., mm
12
Klemme længde, mm
225-279
Skive Ø, dk, mm
E19
SW/Bittrack
8
Vedholdenhed, kN
T11
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
ETA/DoP
EJOT 1-001-180680-2018, ETA-18/0680
Antal
100
Betegnelse
Saphir stål Sandwich 5,5/6,3x300/12 E19
EAN
4061245033419
Billede af Saphir stål Sandwich 5,5/6,3x300/12 E19
Download billede
Art.nr. PDF
