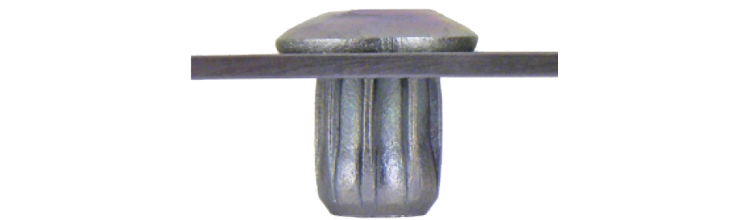

Magasinnitte ST NEOSPEED

Panhoved

Med NEOSPEED magasinnitter forenkles monteringsprocessen

Nitten tillader større hultolerancer og varierende materialetykkelse med samme funktion og styrke. Nem at bruge i automatiske produktionsprocesser. Monter en nitte i sekundet - det kunne ikke være nemmere end det.

Materiale: Stål
Overfladebehandling: Elforzinket
Korrosivitetsklasse

Dokument

Produktblad

Magasinnitte ST NEOSPEED.pdf
Art. Nr. Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Hovedhøjde, mm Antal
175213 3,2 4,8 0,4-2,0 6,53 1,1 15000
Installasjonsparametere
Art. Nr.
175213
Diameter, mm
3,2
Længde, L, mm
4,8
Grip område, mm
0,4-2,0
Hoved Ø, dk, mm
6,53
Hovedhøjde, mm
1,1
Bor Ø overplade, mm
3,35-3,62
Bor Ø underplade, mm
3,26-3,42
Ren styrke, kN
1,87
Trækkraft, kN
1,16
Nitter pr. magasin, st
52
Type
3204
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
15000
Betegnelse
Neospeed 57121-03204 Stål
EAN
7319610004753
Billede af Neospeed 57121-03204 Stål
Last ned bilde
Artikkelark
175214 3,2 7,3 0,4-4,5 6,53 1,1 10000
Installasjonsparametere
Art. Nr.
175214
Diameter, mm
3,2
Længde, L, mm
7,3
Grip område, mm
0,4-4,5
Hoved Ø, dk, mm
6,53
Hovedhøjde, mm
1,1
Bor Ø overplade, mm
3,35-3,62
Bor Ø underplade, mm
3,26-3,42
Ren styrke, kN
1,87
Trækkraft, kN
1,16
Nitter pr. magasin, st
37
Type
3207
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10000
Betegnelse
Neospeed 57121-03207 Stål
EAN
7319610004760
Billede af Neospeed 57121-03207 Stål
Last ned bilde
Artikkelark
175215 3,2 11,5 0,4-8,6 6,53 1,1 7000
Installasjonsparametere
Art. Nr.
175215
Diameter, mm
3,2
Længde, L, mm
11,5
Grip område, mm
0,4-8,6
Hoved Ø, dk, mm
6,53
Hovedhøjde, mm
1,1
Bor Ø overplade, mm
3,35-3,62
Bor Ø underplade, mm
3,26-3,42
Ren styrke, kN
1,87
Trækkraft, kN
1,16
Nitter pr. magasin, st
24
Type
3211
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
7000
Betegnelse
Neospeed 57121-03211 Stål
EAN
7319610004777
Billede af Neospeed 57121-03211 Stål
Last ned bilde
Artikkelark
175216 4 5,4 0,5-2,2 8,18 1,25 12000
Installasjonsparametere
Art. Nr.
175216
Diameter, mm
4
Længde, L, mm
5,4
Grip område, mm
0,5-2,2
Hoved Ø, dk, mm
8,18
Hovedhøjde, mm
1,25
Bor Ø overplade, mm
4,10-4,43
Bor Ø underplade, mm
3,97-4,18
Ren styrke, kN
3
Trækkraft, kN
2
Nitter pr. magasin, st
47
Type
4005
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
12000
Betegnelse
Neospeed 57121-04005 Stål
EAN
7319610004784
Billede af Neospeed 57121-04005 Stål
Last ned bilde
Artikkelark
175217 4 8 0,5-5,0 8,18 1,25 10000
Installasjonsparametere
Art. Nr.
175217
Diameter, mm
4
Længde, L, mm
8
Grip område, mm
0,5-5,0
Hoved Ø, dk, mm
8,18
Hovedhøjde, mm
1,25
Bor Ø overplade, mm
4,10-4,43
Bor Ø underplade, mm
3,97-4,18
Ren styrke, kN
3
Trækkraft, kN
2
Nitter pr. magasin, st
33
Type
4007
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10000
Betegnelse
Neospeed 57121-04007 Stål
EAN
7319610004791
Billede af Neospeed 57121-04007 Stål
Last ned bilde
Artikkelark
175212 4 11,7 0,5-9,1 8,18 1,25 6000
Installasjonsparametere
Art. Nr.
175212
Diameter, mm
4
Længde, L, mm
11,7
Grip område, mm
0,5-9,1
Hoved Ø, dk, mm
8,18
Hovedhøjde, mm
1,25
Bor Ø overplade, mm
4,10-4,43
Bor Ø underplade, mm
3,97-4,18
Ren styrke, kN
3
Trækkraft, kN
2
Nitter pr. magasin, st
23
Type
4011
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
6000
Betegnelse
Neospeed 57121-04011 Stål
EAN
7319611752127
Billede af Neospeed 57121-04011 Stål
Last ned bilde
Artikkelark
175218 4,8 5,8 0,6-2,4 9,71 1,5 8000
Installasjonsparametere
Art. Nr.
175218
Diameter, mm
4,8
Længde, L, mm
5,8
Grip område, mm
0,6-2,4
Hoved Ø, dk, mm
9,71
Hovedhøjde, mm
1,5
Bor Ø overplade, mm
5,00-5,40
Bor Ø underplade, mm
4,85-5,10
Ren styrke, kN
4,2
Trækkraft, kN
2,6
Nitter pr. magasin, st
44
Type
4805
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
8000
Betegnelse
Neospeed 57121-04805 Stål
EAN
7319610004807
Billede af Neospeed 57121-04805 Stål
Last ned bilde
Artikkelark
175211 4,8 8,9 0,6-5,2 9,71 1,5 6000
Installasjonsparametere
Art. Nr.
175211
Diameter, mm
4,8
Længde, L, mm
8,9
Grip område, mm
0,6-5,2
Hoved Ø, dk, mm
9,71
Hovedhøjde, mm
1,5
Bor Ø overplade, mm
5,00-5,40
Bor Ø underplade, mm
4,85-5,10
Ren styrke, kN
4,2
Trækkraft, kN
2,6
Nitter pr. magasin, st
30
Type
4808
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
6000
Betegnelse
Neospeed 57121-04808 Stål
EAN
7319611752110
Billede af Neospeed 57121-04808 Stål
Last ned bilde
Artikkelark
175210 4,8 12,7 0,6-9,2 9,71 1,5 5000
Installasjonsparametere
Art. Nr.
175210
Diameter, mm
4,8
Længde, L, mm
12,7
Grip område, mm
0,6-9,2
Hoved Ø, dk, mm
9,71
Hovedhøjde, mm
1,5
Bor Ø overplade, mm
5,00-5,40
Bor Ø underplade, mm
4,85-5,10
Ren styrke, kN
4,2
Trækkraft, kN
2,6
Nitter pr. magasin, st
22
Type
4812
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
5000
Betegnelse
Neospeed 57121-04812 Stål
EAN
7319611752103
Billede af Neospeed 57121-04812 Stål
Last ned bilde
Artikkelark
