Isoleringsholder DMH-V

DMH Aluzink til isolering mod beton.

DMH til blød og hård isolering i ventilerede facader

Isoleringsholder DMH i aluzink anvendes til at fastgøre blød og hård isolering på ventilerede betonfacader. Ved blød isolering som sten eller mineraluld skal pladediameteren være mindst 80 mm DMH kombineres derefter med tilhørende metalhoved DMT V. Brandkrav klasse A1: EN 13501-1:2010-01

Materiale: Stål

Overfladebehandling: Aluzink

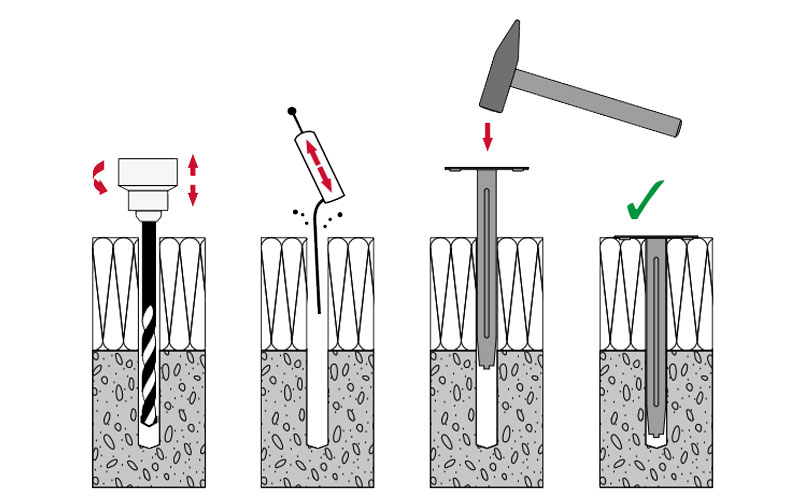

Monteringsvejledning

Bor med det angivne bor. Rens hullet. Slå holderen ind. Når hætten er tæt på underlaget, er installationen færdig.

Dokument

EPD-fastening-systems-for-etics

Test-certificate-dmh-dmt

Produktblad

Isoleringsholder DMH-V.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Isoleringstykkelse, mm	Antal
▼	9700030301	2423705	8x80	8	80	40	250
Tekniske data	Art. Nr. 9700030301 Db-nr 2423705 Dimension 8x80 Bor Ø, mm 8 Længde, L, mm 80 Isoleringstykkelse, mm 40 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isolerings dybel DMH-8x80 V EAN 4039161006145	Download billede Art.nr. PDF Del via e-mail
▼	9700030602	2423703	8x110	8	110	70	250
Tekniske data	Art. Nr. 9700030602 Db-nr 2423703 Dimension 8x110 Bor Ø, mm 8 Længde, L, mm 110 Isoleringstykkelse, mm 70 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isolerings dybel DMH 8x110 V EAN 4039161006152	Download billede Art.nr. PDF Del via e-mail
▼	9700030603	2423704	8x140	8	140	100	250
Tekniske data	Art. Nr. 9700030603 Db-nr 2423704 Dimension 8x140 Bor Ø, mm 8 Længde, L, mm 140 Isoleringstykkelse, mm 100 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isolerings dybel DMH-8x140 V EAN 4039161006169	Download billede Art.nr. PDF Del via e-mail
▼	9700030912	2423699	8x170	8	170	130	250
Tekniske data	Art. Nr. 9700030912 Db-nr 2423699 Dimension 8x170 Bor Ø, mm 8 Længde, L, mm 170 Isoleringstykkelse, mm 130 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isolerings dybel DMH-8x170 V EAN 4039161006176	Download billede Art.nr. PDF Del via e-mail
▼	9700031215	2423700	8x200	8	200	160	250
Tekniske data	Art. Nr. 9700031215 Db-nr 2423700 Dimension 8x200 Bor Ø, mm 8 Længde, L, mm 200 Isoleringstykkelse, mm 160 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isolerings dybel DMH-8x200 V EAN 4039161006183	Download billede Art.nr. PDF Del via e-mail
▼	9700031520	2423701	8x250	8	250	210	200
Tekniske data	Art. Nr. 9700031520 Db-nr 2423701 Dimension 8x250 Bor Ø, mm 8 Længde, L, mm 250 Isoleringstykkelse, mm 210 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 200 Betegnelse Isolerings dybel DMH-8x250 V EAN 4039161006190	Download billede Art.nr. PDF Del via e-mail
▼	9700031300	2423702	8x300	8	300	260	200
Tekniske data	Art. Nr. 9700031300 Db-nr 2423702 Dimension 8x300 Bor Ø, mm 8 Længde, L, mm 300 Isoleringstykkelse, mm 260 Hoved Ø, mm, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN, kN 0,2 Forskydningskraft beton C20/25, kN 0,25 Udvindingsværdi kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi hulsten, kN 0,05 Forskydningsbelastning hulsten, kN 0,1 Materiale Stål Overfladebehandling Aluzink Antal 200 Betegnelse Isolerings dybel DMH-8x300 V EAN 4039161012580	Download billede Art.nr. PDF Del via e-mail
▼	9700030156	2423731	Isoskive DMT 80 V	0	0	-	250
Tekniske data	Art. Nr. 9700030156 Db-nr 2423731 Dimension Isoskive DMT 80 V Bor Ø, mm 0 Længde, L, mm 0 Isoleringstykkelse, mm - Hoved Ø, mm, dk, mm 80 Min. boredybde, h1, mm - Min. sættedybde, hnom, mm - Min. materialetykkelse, hmin, mm - Aksial afstand, mm - Min. kantafstand, Cmin, mm - Træklast ikke-revnet C20/25, kN, kN 0 Forskydningskraft beton C20/25, kN 0 Udvindingsværdi kalksten, kN 0 Forskydningskraft massiv kalksten, kN 0 Udvindingsværdi mursten, kN 0 Forskydningskraft Mursten, kN 0 Udvindingsværdi hulsten, kN 0 Forskydningsbelastning hulsten, kN 0 Materiale Stål Overfladebehandling Aluzink Antal 250 Betegnelse Isoskive DMT 80 V EAN 4039161006206	Download billede Art.nr. PDF Del via e-mail
