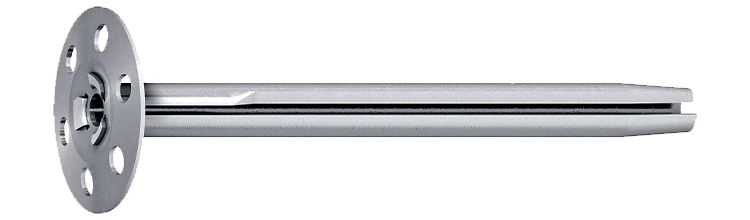

Isoleringsholder DMH-E

DMH rustfri til isolering mod beton.

DMH til blød og hård isolering i ventilerede facader

Isoleringsholder DMH i rustfrit stål A2 anvendes til at fastgøre blød og hård isolering på ventilerede betonfacader. Ved blød isolering som sten eller mineraluld skal pladediameteren være mindst 80mm DMH kombineres herefter med tilhørende metalhoved DMT E. Brandkrav klasse A1: EN 13501-1:2010-01

Materiale: Rustfrit stål A2

Dokument

EPD-fastening-systems-for-etics

Test-certificate-dmh-dmt

Produktblad

Isoleringsholder DMH-E.pdf

	Art. Nr.	Dimension	Bor Ø, mm	Længde, L, mm	Isoleringstykkelse, mm	Hoved Ø, dk, mm	Antal
▼	9700030302	8x80	8	80	40	35	250
Tekniske data	Art. Nr. 9700030302 Dimension 8x80 Bor Ø, mm 8 Længde, L, mm 80 Isoleringstykkelse, mm 40 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423698 Antal 250 Betegnelse Isolerings dybel DMH-8x80 E EAN 4039161006077	Download billede Art.nr. PDF Del via e-mail
▼	9700033603	8x110	8	110	70	35	250
Tekniske data	Art. Nr. 9700033603 Dimension 8x110 Bor Ø, mm 8 Længde, L, mm 110 Isoleringstykkelse, mm 70 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423696 Antal 250 Betegnelse Isolerings dybel DMH-8x110 E EAN 4039161006084	Download billede Art.nr. PDF Del via e-mail
▼	9700036904	8x140	8	140	100	35	250
Tekniske data	Art. Nr. 9700036904 Dimension 8x140 Bor Ø, mm 8 Længde, L, mm 140 Isoleringstykkelse, mm 100 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423697 Antal 250 Betegnelse Isolerings dybel DMH-8x140 E EAN 4039161006091	Download billede Art.nr. PDF Del via e-mail
▼	9700035912	8x170	8	170	130	35	250
Tekniske data	Art. Nr. 9700035912 Dimension 8x170 Bor Ø, mm 8 Længde, L, mm 170 Isoleringstykkelse, mm 130 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423692 Antal 250 Betegnelse Isolerings dybel DMH-8x170 E EAN 4039161006107	Download billede Art.nr. PDF Del via e-mail
▼	9700035215	8x200	8	200	160	35	250
Tekniske data	Art. Nr. 9700035215 Dimension 8x200 Bor Ø, mm 8 Længde, L, mm 200 Isoleringstykkelse, mm 160 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423693 Antal 250 Betegnelse Isolerings dybel DMH-8x200 E EAN 4039161006114	Download billede Art.nr. PDF Del via e-mail
▼	9700035520	8x250	8	250	210	35	200
Tekniske data	Art. Nr. 9700035520 Dimension 8x250 Bor Ø, mm 8 Længde, L, mm 250 Isoleringstykkelse, mm 210 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423694 Antal 200 Betegnelse Isolerings dybel DMH-8x250 E EAN 4039161006121	Download billede Art.nr. PDF Del via e-mail
▼	9700035300	8x300	8	300	260	35	200
Tekniske data	Art. Nr. 9700035300 Dimension 8x300 Bor Ø, mm 8 Længde, L, mm 300 Isoleringstykkelse, mm 260 Hoved Ø, dk, mm 35 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Aksial afstand, mm 160 Min. kantafstand, Cmin, mm 80 Træklast ikke-revnet C20/25, kN 0,2 Forskydningskraft Beton C20/25, kN 0,25 Udvindingsværdi Kalksten, kN 0,2 Forskydningskraft massiv kalksten, kN 0,25 Udvindingsværdi Mursten, kN 0,2 Forskydningskraft Mursten, kN 0,25 Udvindingsværdi Hullstein, kN 0,05 Forskydningsbelastning Hullstone, kN 0,1 Materiale Rustfrit stål A2 Db-nr 2423695 Antal 200 Betegnelse Isolerings dybel DMH-8x300 E EAN 4039161012573	Download billede Art.nr. PDF Del via e-mail

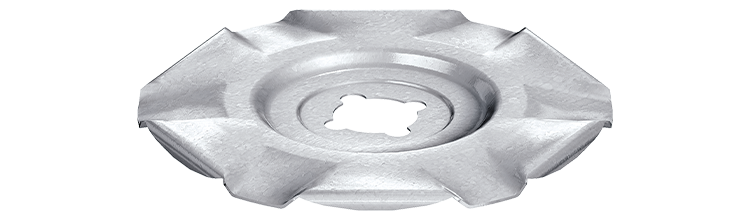

▼	9700030157	-	0	0	0	80	250
Tekniske data	Art. Nr. 9700030157 Dimension - Bor Ø, mm 0 Længde, L, mm 0 Isoleringstykkelse, mm 0 Hoved Ø, dk, mm 80 Min. boredybde, h1, mm - Min. sættedybde, hnom, mm - Min. materialetykkelse, hmin, mm - Aksial afstand, mm - Min. kantafstand, Cmin, mm - Træklast ikke-revnet C20/25, kN 0 Forskydningskraft Beton C20/25, kN 0 Udvindingsværdi Kalksten, kN 0 Forskydningskraft massiv kalksten, kN 0 Udvindingsværdi Mursten, kN 0 Forskydningskraft Mursten, kN 0 Udvindingsværdi Hullstein, kN 0 Forskydningsbelastning Hullstone, kN 0 Materiale Rustfrit stål A2 Db-nr 2423691 Antal 250 Betegnelse Isolerbricka DMT 80 E EAN 4039161006138	Download billede Art.nr. PDF Del via e-mail
