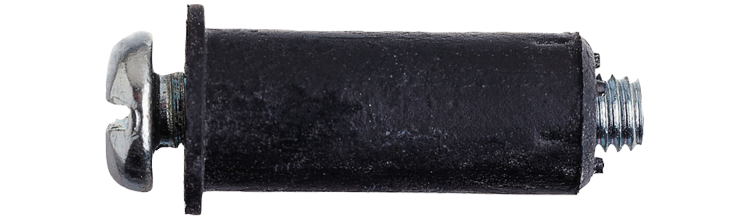

Gummianker C1 med skrue

med skrue

Problemløser, der kan bruges i alle typer materialer, både faste og porøse.

Beregnet til montering i næsten alle materialer og giver en sikker fastgørelse. Vibrationsdæmpende og udvider selv i meget tynde materialer. Når skruen spændes, udvides gummidelen på bagsiden af ​​skiven. Ved montering i porøse materialer sker udvidelsen inde i materialet. Der kræves ingen specialværktøj.

Materiale: Stål/Messing/Gummi
Overflatebehandling: Elforzinket
Miljø: For Indendørs brug
Opptreden: Syntetisk gummiprop, messingmøtrik gevind. Stålskrue.
Korrosivitetsklasse

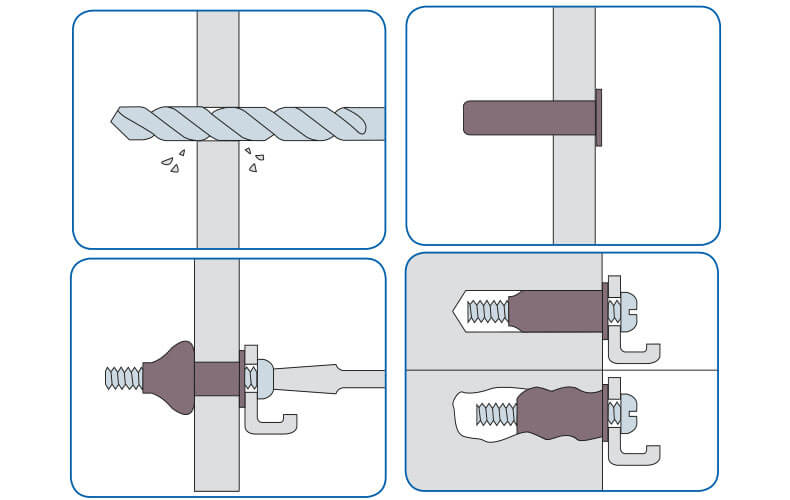

Monteringsvejledning

1. Borra anvisad håldiameter. I solida material borra till skruvens längd. 2. För in expandern till flänsen. 3. Placera detalj ochmontera skruven. Dra åt skruven så att expandern formar ett säkert fäste. 4. Fungerar lika bra i raka som ovala hål.

Monteringsvejledning

Dokument

Produktblad

Gummianker C1 med skrue.pdf
Art. Nr. Dimension Bor Ø, mm Bande Længde, L, mm Grip område, mm Antal
922750 8x24 8 M3 24 6-14 50
Installasjonsparametere
Art. Nr.
922750
Dimension
8x24
Bor Ø, mm
8
Bande
M3
Længde, L, mm
24
Grip område, mm
6-14
Skruelængde, mm
30
Flangetykkelse, mm
1,2
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M3 med skrue
EAN
7319619227504
Billede af Rawlnut Gummianker M3 med skrue
Last ned bilde
Artikkelark
922751 8x12,6 8 M4 12,6 0-4 50
Installasjonsparametere
Art. Nr.
922751
Dimension
8x12,6
Bor Ø, mm
8
Bande
M4
Længde, L, mm
12,6
Grip område, mm
0-4
Skruelængde, mm
20
Flangetykkelse, mm
1,4
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M4 (4100) med skrue 20mm
EAN
7319619227511
Billede af Rawlnut Gummianker M4 (4100) med skrue 20mm
Last ned bilde
Artikkelark
922752 8x24 8 M4 24 6-14 50
Installasjonsparametere
Art. Nr.
922752
Dimension
8x24
Bor Ø, mm
8
Bande
M4
Længde, L, mm
24
Grip område, mm
6-14
Skruelængde, mm
30
Flangetykkelse, mm
1,2
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M4 (4240) med skrue 30mm
EAN
7319619227528
Billede af Rawlnut Gummianker M4 (4240) med skrue 30mm
Last ned bilde
Artikkelark
922753 10x14,1 10 M5 14,1 0-5 50
Installasjonsparametere
Art. Nr.
922753
Dimension
10x14,1
Bor Ø, mm
10
Bande
M5
Længde, L, mm
14,1
Grip område, mm
0-5
Skruelængde, mm
20
Flangetykkelse, mm
1,3
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M5 (5150) med skrue 20mm
EAN
7319619227535
Billede af Rawlnut Gummianker M5 (5150) med skrue 20mm
Last ned bilde
Artikkelark
922754 10x26,1 10 M5 26,1 8-16 50
Installasjonsparametere
Art. Nr.
922754
Dimension
10x26,1
Bor Ø, mm
10
Bande
M5
Længde, L, mm
26,1
Grip område, mm
8-16
Skruelængde, mm
30
Flangetykkelse, mm
1,3
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M5 (5250) med skrue 30mm
EAN
7319619227542
Billede af Rawlnut Gummianker M5 (5250) med skrue 30mm
Last ned bilde
Artikkelark
922755 10x39,8 10 M5 39,8 20-30 50
Installasjonsparametere
Art. Nr.
922755
Dimension
10x39,8
Bor Ø, mm
10
Bande
M5
Længde, L, mm
39,8
Grip område, mm
20-30
Skruelængde, mm
50
Flangetykkelse, mm
1,3
Materiale
Stål/Messing/Gummi
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Rawlnut Gummianker M5 (5400) med skrue 50mm
EAN
7319619227559
Billede af Rawlnut Gummianker M5 (5400) med skrue 50mm
Last ned bilde
Artikkelark
