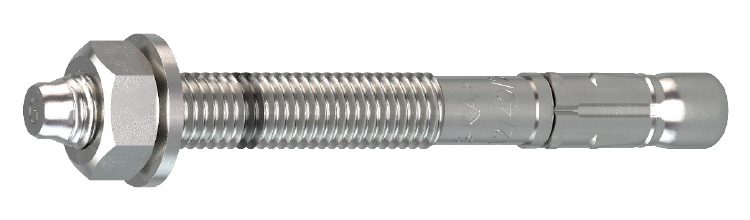

Gennemstiksanker BA-V Plus

ETA-vurderet, Elforzinket

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 18/0219 Mulighed 1 - revnet og ikke-revnet beton. Elforzinket til montering i et indendørs miljø. BA-V-Plus ekspanderen passerer let gennem materialet under gennemstiksinstallation og er nemmere at banke ind i betonen. To indstillingsdybder i dimensionerne 10 & 12 mm, hvor det angivne mål (tfix) og dimension er angivet på ekspanderens krop. Mærkning på hovedet for længde og dimension.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til Indendørs brug
Korrosivitetsklasse
Brandklasse
entityproperties.propertynames.ep_prod_icons.p-0031
ETA-vurderet
Miljøvurdering EPD
Stålprofil på beton

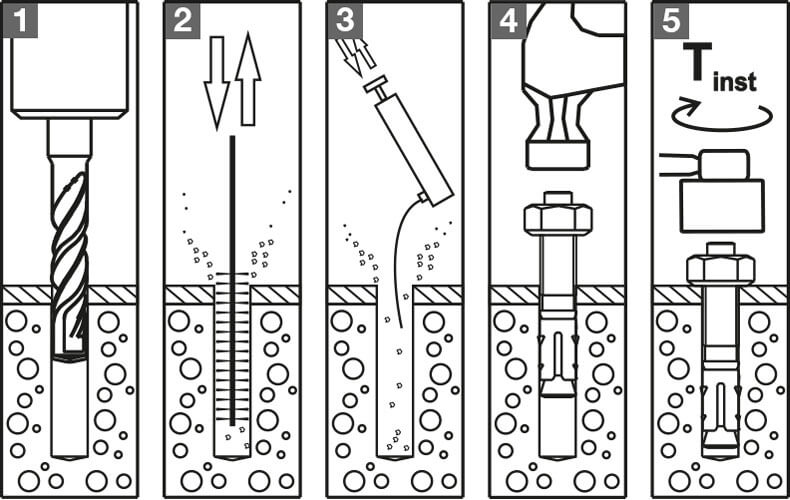

Monteringsvejledning

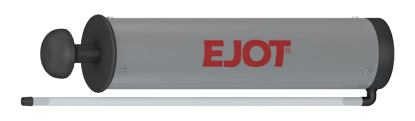

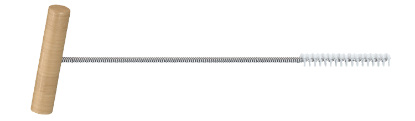

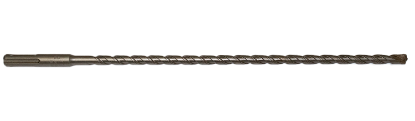

1) Bor med det angivne bor som vist på produktdatabladet 2) Børst hullet rent 3) Blæs med en udblæsningspumpe, gentag trin 2 og 3 indtil hullet er fri for støv 4) Slå ankeret ind 5) Spænd ankeret med anbefalet tilspændingsmoment.

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

Produktblad

Gennemstiksanker BA-V Plus.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm SW/Bittrack Max samling, tfix, mm Antal
9658001308  8x57 8 57 13 5 50

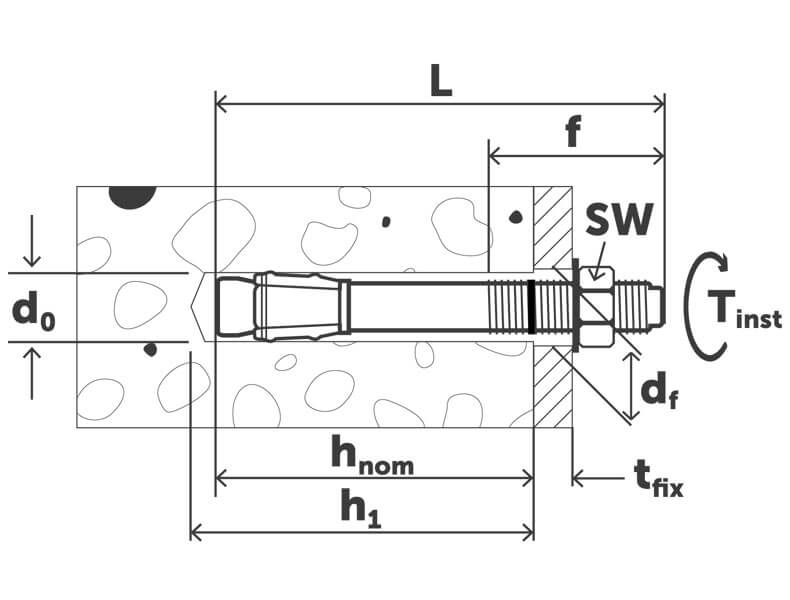

Installasjonsparametere
Art. Nr.
9658001308
Dimension
8x57
Bor Ø, mm
8
Længde, L, mm
57
SW/Bittrack
13
Max samling, tfix, mm
5
Min. boredybde, h1, mm
47
Min. monteringsdybde, hnom, mm
40
Effektiv monteringsdybde, hef, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
17
Anbefalet belastning, kN
2,4/3,8
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-031-160934-202201, ETA-16/0934
Antal
50
Betegnelse
Ekspansionsbolt BA-V Plus 8x75/10 ETA
EAN
7319610087336
Billede af Ekspansionsbolt BA-V Plus 8x75/10 ETA
Last ned bilde
Artikkelark
9658001310 8x75 8 75 13 10 50
Installasjonsparametere
Art. Nr.
9658001310
Dimension
8x75
Bor Ø, mm
8
Længde, L, mm
75
SW/Bittrack
13
Max samling, tfix, mm
10
Min. boredybde, h1, mm
60
Min. monteringsdybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
35
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
50
Betegnelse
Ekspansionsbolt BA-V Plus 8x75/10 ETA
EAN
7319610065532
Billede af Ekspansionsbolt BA-V Plus 8x75/10 ETA
Last ned bilde
Artikkelark
9658001312 8x95 8 95 13 30 50
Installasjonsparametere
Art. Nr.
9658001312
Dimension
8x95
Bor Ø, mm
8
Længde, L, mm
95
SW/Bittrack
13
Max samling, tfix, mm
30
Min. boredybde, h1, mm
60
Min. monteringsdybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
55
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
50
Betegnelse
Ekspansionsbolt BA-V Plus 8x95/30 ETA
EAN
7319610065549
Billede af Ekspansionsbolt BA-V Plus 8x95/30 ETA
Last ned bilde
Artikkelark
9658001314 8x115 8 115 13 50 40
Installasjonsparametere
Art. Nr.
9658001314
Dimension
8x115
Bor Ø, mm
8
Længde, L, mm
115
SW/Bittrack
13
Max samling, tfix, mm
50
Min. boredybde, h1, mm
60
Min. monteringsdybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
75
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-V Plus 8x115/50 ETA
EAN
7319610065556
Billede af Ekspansionsbolt BA-V Plus 8x115/50 ETA
Last ned bilde
Artikkelark
9658001316 8x150 8 150 13 85 40
Installasjonsparametere
Art. Nr.
9658001316
Dimension
8x150
Bor Ø, mm
8
Længde, L, mm
150
SW/Bittrack
13
Max samling, tfix, mm
85
Min. boredybde, h1, mm
60
Min. monteringsdybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
110
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-V Plus 8x150/85 ETA
EAN
7319610065563
Billede af Ekspansionsbolt BA-V Plus 8x150/85 ETA
Last ned bilde
Artikkelark
9658001323 10x72 10 72 17 10 40
Installasjonsparametere
Art. Nr.
9658001323
Dimension
10x72
Bor Ø, mm
10
Længde, L, mm
72
SW/Bittrack
17
Max samling, tfix, mm
10
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
48
Effektiv monteringsdybde, hef, mm
40
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
27
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-V Plus 10x72/10/- ETA
EAN
7319610065570
Billede af Ekspansionsbolt BA-V Plus 10x72/10/- ETA
Last ned bilde
Artikkelark
9658001325 10x92 10 92 17 30/10 40
Installasjonsparametere
Art. Nr.
9658001325
Dimension
10x92
Bor Ø, mm
10
Længde, L, mm
92
SW/Bittrack
17
Max samling, tfix, mm
30/10
Min. boredybde, h1, mm
55/75
Min. monteringsdybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
47
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-V Plus 10x92/30/10 ETA
EAN
7319610065587
Billede af Ekspansionsbolt BA-V Plus 10x92/30/10 ETA
Last ned bilde
Artikkelark
9658001326 10x102 10 102 17 40/20 25
Installasjonsparametere
Art. Nr.
9658001326
Dimension
10x102
Bor Ø, mm
10
Længde, L, mm
102
SW/Bittrack
17
Max samling, tfix, mm
40/20
Min. boredybde, h1, mm
55/75
Min. monteringsdybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
57
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-V Plus 10x102/40/20 ETA
EAN
7319610065594
Billede af Ekspansionsbolt BA-V Plus 10x102/40/20 ETA
Last ned bilde
Artikkelark
9658001327 10x112 10 112 17 50/30 25
Installasjonsparametere
Art. Nr.
9658001327
Dimension
10x112
Bor Ø, mm
10
Længde, L, mm
112
SW/Bittrack
17
Max samling, tfix, mm
50/30
Min. boredybde, h1, mm
55/75
Min. monteringsdybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
67
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-V Plus 10x112/50/30 ETA
EAN
7319610065600
Billede af Ekspansionsbolt BA-V Plus 10x112/50/30 ETA
Last ned bilde
Artikkelark
9658001329 10x132 10 132 17 70/50 25
Installasjonsparametere
Art. Nr.
9658001329
Dimension
10x132
Bor Ø, mm
10
Længde, L, mm
132
SW/Bittrack
17
Max samling, tfix, mm
70/50
Min. boredybde, h1, mm
55/75
Min. monteringsdybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
87
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-V Plus 10x132/70/50 ETA
EAN
7319610065617
Billede af Ekspansionsbolt BA-V Plus 10x132/70/50 ETA
Last ned bilde
Artikkelark
9658001331 10x162 10 162 17 100/80 25
Installasjonsparametere
Art. Nr.
9658001331
Dimension
10x162
Bor Ø, mm
10
Længde, L, mm
162
SW/Bittrack
17
Max samling, tfix, mm
100/80
Min. boredybde, h1, mm
55/75
Min. monteringsdybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
115
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-V Plus 10x162/100/80 ETA
EAN
7319610065624
Billede af Ekspansionsbolt BA-V Plus 10x162/100/80 ETA
Last ned bilde
Artikkelark
9658001338 12x88 12 88 19 10 20
Installasjonsparametere
Art. Nr.
9658001338
Dimension
12x88
Bor Ø, mm
12
Længde, L, mm
88
SW/Bittrack
19
Max samling, tfix, mm
10
Min. boredybde, h1, mm
70
Min. monteringsdybde, hnom, mm
61
Effektiv monteringsdybde, hef, mm
50
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
38
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x88/10/- ETA
EAN
7319610065631
Billede af Ekspansionsbolt BA-V Plus 12x88/10/- ETA
Last ned bilde
Artikkelark
9658001340 12x103 12 103 19 25/5 20
Installasjonsparametere
Art. Nr.
9658001340
Dimension
12x103
Bor Ø, mm
12
Længde, L, mm
103
SW/Bittrack
19
Max samling, tfix, mm
25/5
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
53
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansjonsbolt BA-V Plus 12x103/25/5 ETA
EAN
7319610065648
Billede af Ekspansjonsbolt BA-V Plus 12x103/25/5 ETA
Last ned bilde
Artikkelark
9658001342 12x118 12 118 19 40/20 20
Installasjonsparametere
Art. Nr.
9658001342
Dimension
12x118
Bor Ø, mm
12
Længde, L, mm
118
SW/Bittrack
19
Max samling, tfix, mm
40/20
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
68
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x118/40/20 ETA
EAN
7319610065655
Billede af Ekspansionsbolt BA-V Plus 12x118/40/20 ETA
Last ned bilde
Artikkelark
9658001343 12x128 12 128 19 50/30 20
Installasjonsparametere
Art. Nr.
9658001343
Dimension
12x128
Bor Ø, mm
12
Længde, L, mm
128
SW/Bittrack
19
Max samling, tfix, mm
50/30
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
78
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x128/50/30 ETA
EAN
7319610065662
Billede af Ekspansionsbolt BA-V Plus 12x128/50/30 ETA
Last ned bilde
Artikkelark
9658001345 12x148 12 148 19 70/50 20
Installasjonsparametere
Art. Nr.
9658001345
Dimension
12x148
Bor Ø, mm
12
Længde, L, mm
148
SW/Bittrack
19
Max samling, tfix, mm
70/50
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
98
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x148/70/50 ETA
EAN
7319610065679
Billede af Ekspansionsbolt BA-V Plus 12x148/70/50 ETA
Last ned bilde
Artikkelark
9658001346 12x163 12 163 19 85/65 20
Installasjonsparametere
Art. Nr.
9658001346
Dimension
12x163
Bor Ø, mm
12
Længde, L, mm
163
SW/Bittrack
19
Max samling, tfix, mm
85/65
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
113
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x163/85/65 ETA
EAN
7319610065686
Billede af Ekspansionsbolt BA-V Plus 12x163/85/65 ETA
Last ned bilde
Artikkelark
9658001347 12x178 12 178 19 100/80 20
Installasjonsparametere
Art. Nr.
9658001347
Dimension
12x178
Bor Ø, mm
12
Længde, L, mm
178
SW/Bittrack
19
Max samling, tfix, mm
100/80
Min. boredybde, h1, mm
70/90
Min. monteringsdybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
115
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-V Plus 12x178/100/80 ETA
EAN
7319610065693
Billede af Ekspansionsbolt BA-V Plus 12x178/100/80 ETA
Last ned bilde
Artikkelark
9658001357 16x123 16 123 24 5 10
Installasjonsparametere
Art. Nr.
9658001357
Dimension
16x123
Bor Ø, mm
16
Længde, L, mm
123
SW/Bittrack
24
Max samling, tfix, mm
5
Min. boredybde, h1, mm
110
Min. monteringsdybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
65
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-V Plus 16x123/5 ETA
EAN
7319610065709
Billede af Ekspansionsbolt BA-V Plus 16x123/5 ETA
Last ned bilde
Artikkelark
9658001359 16x138 16 138 24 20 10
Installasjonsparametere
Art. Nr.
9658001359
Dimension
16x138
Bor Ø, mm
16
Længde, L, mm
138
SW/Bittrack
24
Max samling, tfix, mm
20
Min. boredybde, h1, mm
110
Min. monteringsdybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
80
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-V Plus 16x138/20 ETA
EAN
7319610065716
Billede af Ekspansionsbolt BA-V Plus 16x138/20 ETA
Last ned bilde
Artikkelark
9658001362 16x163 16 163 24 50 10
Installasjonsparametere
Art. Nr.
9658001362
Dimension
16x163
Bor Ø, mm
16
Længde, L, mm
163
SW/Bittrack
24
Max samling, tfix, mm
50
Min. boredybde, h1, mm
110
Min. monteringsdybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
110
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-V Plus 16x163/50 ETA
EAN
7319610065723
Billede af Ekspansionsbolt BA-V Plus 16x163/50 ETA
Last ned bilde
Artikkelark
9658001363 16x178 16 178 24 60 10
Installasjonsparametere
Art. Nr.
9658001363
Dimension
16x178
Bor Ø, mm
16
Længde, L, mm
178
SW/Bittrack
24
Max samling, tfix, mm
60
Min. boredybde, h1, mm
110
Min. monteringsdybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
115
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-V Plus 16x178/60 ETA
EAN
7319610065730
Billede af Ekspansionsbolt BA-V Plus 16x178/60 ETA
Last ned bilde
Artikkelark
