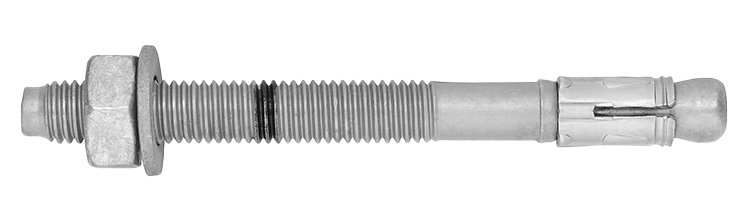

Gennemstiksanker BA-F Plus

ETA-vurderet, varmforzinket

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment.

Europæisk typegodkendelse, ETA 18/0219 Mulighed 1 - revnet og ikke-revnet beton. Varmgalvaniseret til indendørs og udendørs miljøer. BA-F-Plus ekspanderen passerer let gennem materialet under gennemstiksinstallation og er nemmere at banke ind i betonen. To indstillingsdybder i dimensionerne 10 & 12 mm, hvor det angivne mål (tfix) og dimension er angivet på expanderen. Mærkning på hovedet for længde og dimension.

Materiale: Stål

Overfladebehandling: Varmforzinket

Miljø: For udendørs brug

Egenskaber: Møtrik og skive

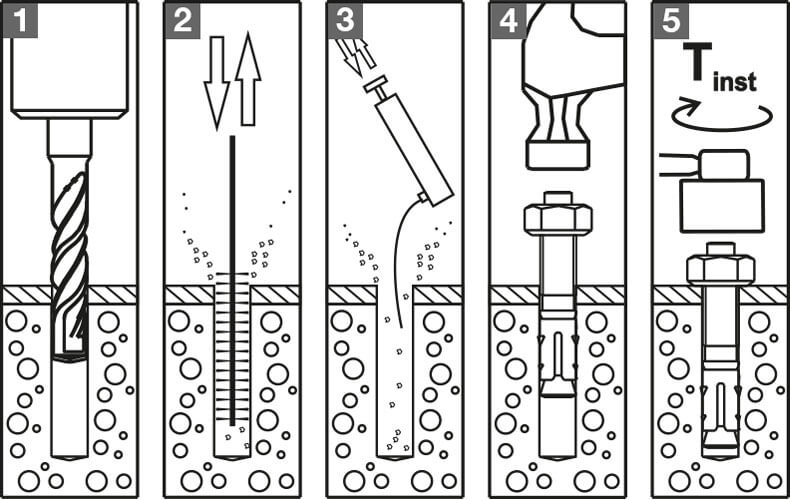

Monteringsvejledning

1) Bor med det bor angivet i produktdataene. 2) Børst hullet. 3) Blæs med blæsepumpe, gentag trin 2 og 3, indtil hullet er frit for støv. 4) Skub ekspansionsbolten ind. 5) Monter ekspansionsbolten med det anbefalede tilspændingsmoment.

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

EJOT-Gennemstiksankre_2024_DK

DoP-EJOT 4-031-160934-2022_01

ETA 16/0934

Produktblad

Gennemstiksanker BA-F Plus.pdf

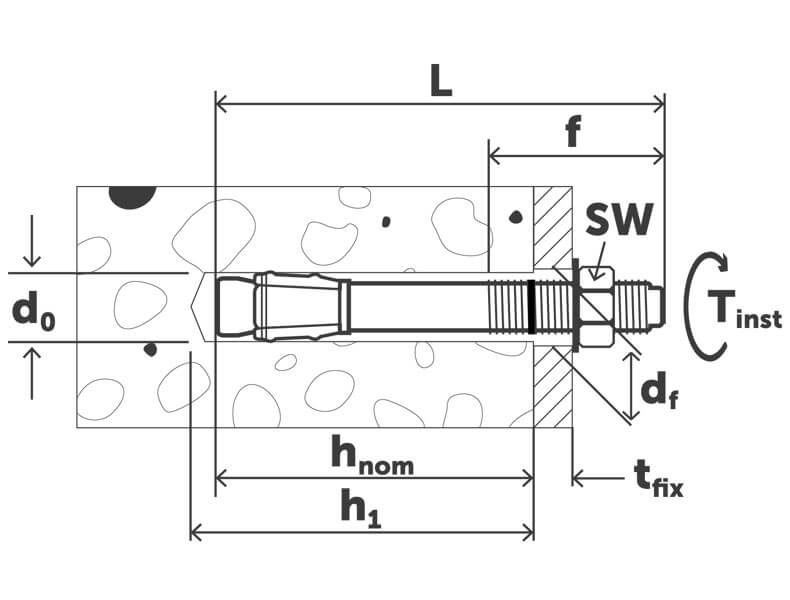

	Art. Nr.	Db-nr	Dimension, mm	Dimension	Min. materialetykkelse, hmin, mm	BorØ, mm	Antal
▼	9658003310	2423360	8x75	8x75	100	8	50
Tekniske data	Art. Nr. 9658003310 Db-nr 2423360 Dimension, mm 8x75 Dimension 8x75 Min. materialetykkelse, hmin, mm 100 BorØ, mm 8 Maks montering, tfix, mm 23/10 Længde, L, mm 75,0 Min. boredybde, h1, mm 47/60 Min. monteringsdybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Karakteristisk indbyrdes afstand, Scr, mm 144 Tilspændingsmoment, Tinst, Nm 15 Gevindlængde, f, mm 35 Materiale Stål Anbefalet last , kN 4,1 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 40 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Antal 50 Betegnelse Ekspansionsbolt BA-F Plus 8x75/10 ETA EAN 7319610065815	Download billede Art.nr. PDF Del via e-mail
▼	9658003312	2423364	8x95	8x95	100	8	50
Tekniske data	Art. Nr. 9658003312 Db-nr 2423364 Dimension, mm 8x95 Dimension 8x95 Min. materialetykkelse, hmin, mm 100 BorØ, mm 8 Maks montering, tfix, mm 43/30 Længde, L, mm 95,0 Min. boredybde, h1, mm 47/60 Min. monteringsdybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Karakteristisk indbyrdes afstand, Scr, mm 144 Tilspændingsmoment, Tinst, Nm 15 Gevindlængde, f, mm 55 Materiale Stål Anbefalet last , kN 4,1 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 40 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Antal 50 Betegnelse Ekspansionsbolt BA-F Plus 8x95/30 ETA EAN 7319610065822	Download billede Art.nr. PDF Del via e-mail
▼	9658003314	2423367	8x115	8x115	100	8	40
Tekniske data	Art. Nr. 9658003314 Db-nr 2423367 Dimension, mm 8x115 Dimension 8x115 Min. materialetykkelse, hmin, mm 100 BorØ, mm 8 Maks montering, tfix, mm 63/50 Længde, L, mm 115,0 Min. boredybde, h1, mm 47/60 Min. monteringsdybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Karakteristisk indbyrdes afstand, Scr, mm 144 Tilspændingsmoment, Tinst, Nm 15 Gevindlængde, f, mm 75 Materiale Stål Anbefalet last , kN 4,1 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 40 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Antal 40 Betegnelse Ekspansionsbolt BA-F Plus 8x115/50 ETA EAN 7319610065839	Download billede Art.nr. PDF Del via e-mail
▼	9658003316	2423371	8x150	8x150	100	8	40
Tekniske data	Art. Nr. 9658003316 Db-nr 2423371 Dimension, mm 8x150 Dimension 8x150 Min. materialetykkelse, hmin, mm 100 BorØ, mm 8 Maks montering, tfix, mm 98/85 Længde, L, mm 150,0 Min. boredybde, h1, mm 47/60 Min. monteringsdybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Karakteristisk indbyrdes afstand, Scr, mm 144 Tilspændingsmoment, Tinst, Nm 15 Gevindlængde, f, mm 110 Materiale Stål Anbefalet last , kN 4,1 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 40 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Antal 40 Betegnelse Ekspansionsbolt BA-F Plus 8x150/85 ETA EAN 7319610065846	Download billede Art.nr. PDF Del via e-mail
▼	9658003323	2423373	10x72	10x72	10	120	40
Tekniske data	Art. Nr. 9658003323 Db-nr 2423373 Dimension, mm 10x72 Dimension 10x72 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 10 Længde, L, mm 72,0 Min. boredybde, h1, mm 55 Min. monteringsdybde, hnom, mm 48 Effektiv monteringsdybde, hef, mm 40 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 27 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 40 Betegnelse Ekspansionsbolt BA-F Plus 10x72/10/- ETA EAN 7319610065853	Download billede Art.nr. PDF Del via e-mail
▼	9658003325	2423361	10x92	10x92	10	120	40
Tekniske data	Art. Nr. 9658003325 Db-nr 2423361 Dimension, mm 10x92 Dimension 10x92 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 30/10 Længde, L, mm 92,0 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 47 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 40 Betegnelse Ekspansionsbolt BA-F Plus 10x92/30/10 ETA EAN 7319610065860	Download billede Art.nr. PDF Del via e-mail
▼	9658003326	2423362	10x102	10x102	10	120	25
Tekniske data	Art. Nr. 9658003326 Db-nr 2423362 Dimension, mm 10x102 Dimension 10x102 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 40/20 Længde, L, mm 102,0 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 57 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 25 Betegnelse Ekspansionsbolt BA-F Plus 10x102/40/20 ETA EAN 7319610065877	Download billede Art.nr. PDF Del via e-mail
▼	9658003327	2423365	10x112	10x112	10	120	25
Tekniske data	Art. Nr. 9658003327 Db-nr 2423365 Dimension, mm 10x112 Dimension 10x112 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 50/30 Længde, L, mm 112,0 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 67 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 25 Betegnelse Ekspansionsbolt BA-F Plus 10x112/50/30 ETA EAN 7319610065884	Download billede Art.nr. PDF Del via e-mail
▼	9658003329	2423368	10x132	10x132	10	120	25
Tekniske data	Art. Nr. 9658003329 Db-nr 2423368 Dimension, mm 10x132 Dimension 10x132 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 70/50 Længde, L, mm 132,0 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 87 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 25 Betegnelse Ekspansionsbolt BA-F Plus 10x132/70/50 ETA EAN 7319610065891	Download billede Art.nr. PDF Del via e-mail
▼	9658003331	2423358	10x162	10x162	10	120	25
Tekniske data	Art. Nr. 9658003331 Db-nr 2423358 Dimension, mm 10x162 Dimension 10x162 BorØ, mm 10 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 100/80 Længde, L, mm 162,0 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Karakteristisk indbyrdes afstand, Scr, mm 120/180 Tilspændingsmoment, Tinst, Nm 30 Gevindlængde, f, mm 115 Materiale Stål Anbefalet last , kN 4,3/5,7 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 50 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Antal 25 Betegnelse Ekspansionsbolt BA-F Plus 10x162/100/80 ETA EAN 7319610065907	Download billede Art.nr. PDF Del via e-mail
▼	9658003338	2423374	12x88	12x88	12	140	20
Tekniske data	Art. Nr. 9658003338 Db-nr 2423374 Dimension, mm 12x88 Dimension 12x88 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 10 Længde, L, mm 88,0 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 61 Effektiv monteringsdybde, hef, mm 50 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 38 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x88/10/ ETA EAN 7319610065914	Download billede Art.nr. PDF Del via e-mail
▼	9658003340	2423372	12x103	12x103	12	140	20
Tekniske data	Art. Nr. 9658003340 Db-nr 2423372 Dimension, mm 12x103 Dimension 12x103 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 25/5 Længde, L, mm 103,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 53 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x103/25/5 ETA EAN 7319610065921	Download billede Art.nr. PDF Del via e-mail
▼	9658003342	2423363	12x118	12x118	12	140	20
Tekniske data	Art. Nr. 9658003342 Db-nr 2423363 Dimension, mm 12x118 Dimension 12x118 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 40/20 Længde, L, mm 118,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 68 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x118/40/20 ETA EAN 7319610065938	Download billede Art.nr. PDF Del via e-mail
▼	9658003343	2423366	12x128	12x128	12	140	20
Tekniske data	Art. Nr. 9658003343 Db-nr 2423366 Dimension, mm 12x128 Dimension 12x128 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 50/30 Længde, L, mm 128,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 78 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x128/50/30 ETA EAN 7319610065945	Download billede Art.nr. PDF Del via e-mail
▼	9658003345	2423369	12x148	12x148	12	140	20
Tekniske data	Art. Nr. 9658003345 Db-nr 2423369 Dimension, mm 12x148 Dimension 12x148 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 70/50 Længde, L, mm 148,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 98 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x148/70/50 ETA EAN 7319610065952	Download billede Art.nr. PDF Del via e-mail
▼	9658003346	2423370	12x163	12x163	12	140	20
Tekniske data	Art. Nr. 9658003346 Db-nr 2423370 Dimension, mm 12x163 Dimension 12x163 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 85/65 Længde, L, mm 163,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 113 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x163/85/65 ETA EAN 7319610065969	Download billede Art.nr. PDF Del via e-mail
▼	9658003347	2423359	12x178	12x178	12	140	20
Tekniske data	Art. Nr. 9658003347 Db-nr 2423359 Dimension, mm 12x178 Dimension 12x178 BorØ, mm 12 Min. materialetykkelse, hmin, mm 140 Maks montering, tfix, mm 100/80 Længde, L, mm 178,0 Min. boredybde, h1, mm 70/90 Min. monteringsdybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 14 Karakteristisk indbyrdes afstand, Scr, mm 150/210 Tilspændingsmoment, Tinst, Nm 60 Gevindlængde, f, mm 115 Materiale Stål Anbefalet last , kN 6,1/7,6 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 60/55 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 75/105 Mindste indbyrdes afstand, Smin, mm 55/60 Karakteristisk indbyrdes afstand 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 19 Antal 20 Betegnelse Ekspansionsbolt BA-F Plus 12x178/100/80 ETA EAN 7319610065976	Download billede Art.nr. PDF Del via e-mail
▼	9658003357	2423378	16x123	16x123	16	120	10
Tekniske data	Art. Nr. 9658003357 Db-nr 2423378 Dimension, mm 16x123 Dimension 16x123 BorØ, mm 16 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 5 Længde, L, mm 123,0 Min. boredybde, h1, mm 110 Min. monteringsdybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materiale tykkelse 170 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 110 Karakteristisk indbyrdes afstand, Scr, mm 254 Gevindlængde, f, mm 65 Materiale Stål Anbefalet last , kN 11,4 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 65 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 127 Mindste indbyrdes afstand, Smin, mm 65 Karakteristisk indbyrdes afstand 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 24 Antal 10 Betegnelse Ekspansionsbolt BA-F Plus 16x123/5 ETA EAN 7319610065983	Download billede Art.nr. PDF Del via e-mail
▼	9658003359	2423375	16x138	16x138	16	120	10
Tekniske data	Art. Nr. 9658003359 Db-nr 2423375 Dimension, mm 16x138 Dimension 16x138 BorØ, mm 16 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 20 Længde, L, mm 138,0 Min. boredybde, h1, mm 110 Min. monteringsdybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materiale tykkelse 170 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 110 Karakteristisk indbyrdes afstand, Scr, mm 254 Gevindlængde, f, mm 80 Materiale Stål Anbefalet last , kN 11,4 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 65 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 127 Mindste indbyrdes afstand, Smin, mm 65 Karakteristisk indbyrdes afstand 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 24 Antal 10 Betegnelse Ekspansionsbolt BA-F Plus 16x138/20 ETA EAN 7319610065990	Download billede Art.nr. PDF Del via e-mail
▼	9658003362	2423376	16x168	16x168	16	120	10
Tekniske data	Art. Nr. 9658003362 Db-nr 2423376 Dimension, mm 16x168 Dimension 16x168 BorØ, mm 16 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 50 Længde, L, mm 168,0 Min. boredybde, h1, mm 110 Min. monteringsdybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materiale tykkelse 170 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 110 Karakteristisk indbyrdes afstand, Scr, mm 254 Gevindlængde, f, mm 110 Materiale Stål Anbefalet last , kN 11,4 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 65 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 127 Mindste indbyrdes afstand, Smin, mm 65 Karakteristisk indbyrdes afstand 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 24 Antal 10 Betegnelse Ekspansionsbolt BA-F Plus 16x163/50 ETA EAN 7319610066003	Download billede Art.nr. PDF Del via e-mail
▼	9658003363	2423377	16x178	16x178	16	120	10
Tekniske data	Art. Nr. 9658003363 Db-nr 2423377 Dimension, mm 16x178 Dimension 16x178 BorØ, mm 16 Min. materialetykkelse, hmin, mm 120 Maks montering, tfix, mm 60 Længde, L, mm 178,0 Min. boredybde, h1, mm 110 Min. monteringsdybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materiale tykkelse 170 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 110 Karakteristisk indbyrdes afstand, Scr, mm 254 Gevindlængde, f, mm 115 Materiale Stål Anbefalet last , kN 11,4 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 65 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 127 Mindste indbyrdes afstand, Smin, mm 65 Karakteristisk indbyrdes afstand 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 24 Antal 10 Betegnelse Ekspansionsbolt BA-F Plus 16x178/60 ETA EAN 7319610066010	Download billede Art.nr. PDF Del via e-mail
▼	9658003308	2423379	8x57	8x57	8	100	50
Tekniske data	Art. Nr. 9658003308 Db-nr 2423379 Dimension, mm 8x57 Dimension 8x57 BorØ, mm 8 Min. materialetykkelse, hmin, mm 100 Maks montering, tfix, mm 5 Længde, L, mm 57,0 Min. boredybde, h1, mm 47 Min. monteringsdybde, hnom, mm 40 Effektiv monteringsdybde, hef, mm 35 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Tilspændingsmoment, Tinst, Nm 15 Karakteristisk indbyrdes afstand, Scr, mm 144 Gevindlængde, f, mm 28 Materiale Stål Anbefalet last , kN 2,4/3,8 Overfladebehandling Varmforzinket Min. kantafstand, Cmin, mm 40 Korrosionsklasse C4 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Antal 50 Betegnelse Ekspansionsbolt BA-F Plus 8x57/5/-ETA EAN 7319610087343	Download billede Art.nr. PDF Del via e-mail
