Gennemstiksanker BA-F

ETA-vurderet, varmforzinket

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 14/0219 og 19/0720 Mulighed 1 - revnet og ikke-revnet beton. Varmgalvaniseret til indendørs og udendørs miljøer. BA-F ekspanderen er en momentspændt ekspander til brug i revnet og urevnet beton. Den er også anvendelig til montage i homogene grundmaterialer som helmursten (dog max M8) og natursten.

Materiale: Stål
Overfladebehandling: Varmforzinket
Miljø: For udendørs brug
Korrosivitetsklasse
Brandklasse
ETA-vurderet
Miljøvurdering EPD
Stålprofil på beton

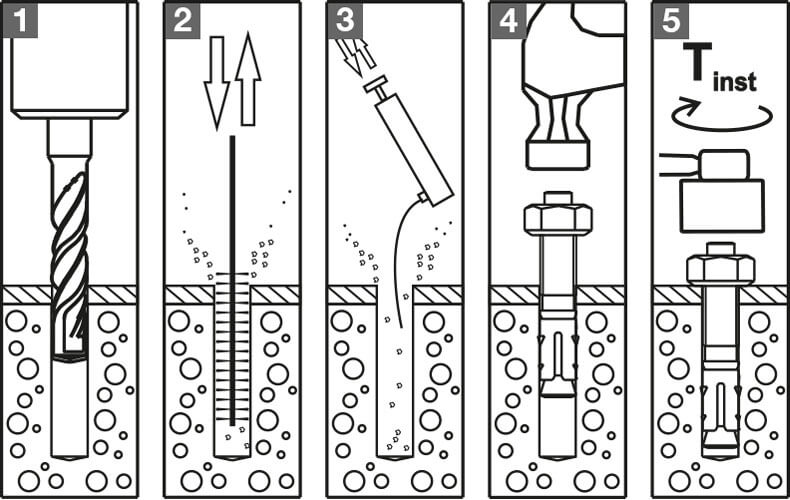

Monteringsvejledning

1) Borra med angiven borr på produktdatan 2) Borsta rent hålet 3) Blås med utblåsningspump, repetera steg 2 och 3 tills hålet är fritt från damm 4) Slå in expandern 5) Dra åt expandern med rekommenderat åtdragningsmoment

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

Produktblad

Gennemstiksanker BA-F.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm SW/Bittrack Antal
9658002100 6x40 6 M6 40 10 150

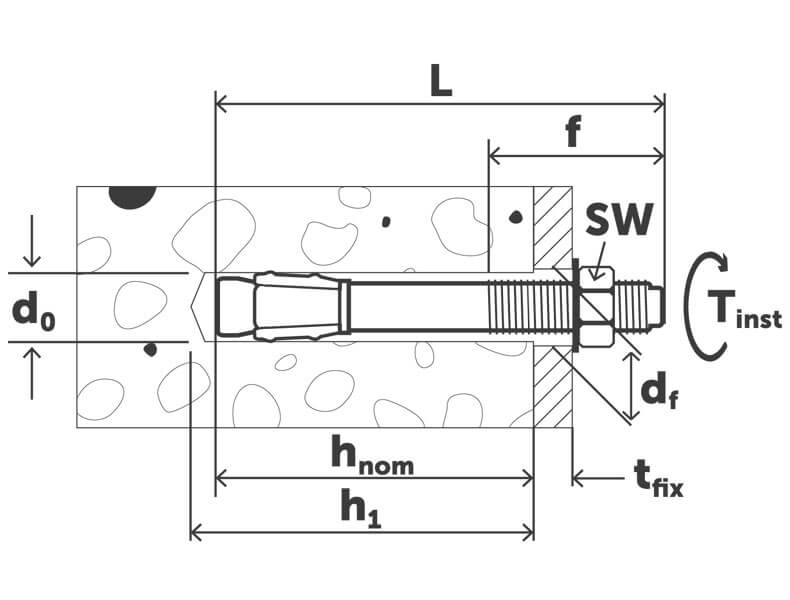

Installasjonsparametere
Art. Nr.
9658002100
Dimension
6x40
Bor Ø, mm
6
Diameter, mm
M6
Længde, L, mm
40
SW/Bittrack
10
Max samling, tfix, mm
2
Min. boredybde, h1, mm
35
Min. monteringsdybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
7
Gevindlængde , f, mm
18
Udtræksværdi, kN
1,6
Forskydningskraft , kN
1,5
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
150
Betegnelse
Ekspansionsbolt BA-F 6x40 ETA
EAN
7319610065747
Billede af Ekspansionsbolt BA-F 6x40 ETA
Last ned bilde
Artikkelark
9658002102 6x65 6 M6 65 10 100
Installasjonsparametere
Art. Nr.
9658002102
Dimension
6x65
Bor Ø, mm
6
Diameter, mm
M6
Længde, L, mm
65
SW/Bittrack
10
Max samling, tfix, mm
15
Min. boredybde, h1, mm
50
Min. monteringsdybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
7
Gevindlængde , f, mm
38
Udtræksværdi, kN
1,8
Forskydningskraft , kN
1,8
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
100
Betegnelse
Ekspansionsbolt BA-F 6x65/15 ETA
EAN
7319610065754
Billede af Ekspansionsbolt BA-F 6x65/15 ETA
Last ned bilde
Artikkelark
9658002104 6x100 6 M6 100 10 100
Installasjonsparametere
Art. Nr.
9658002104
Dimension
6x100
Bor Ø, mm
6
Diameter, mm
M6
Længde, L, mm
100
SW/Bittrack
10
Max samling, tfix, mm
50
Min. boredybde, h1, mm
50
Min. monteringsdybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
7
Gevindlængde , f, mm
60
Udtræksværdi, kN
1,8
Forskydningskraft , kN
1,8
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
100
Betegnelse
Ekspansionsbolt BA-F- 6x100/50 ETA
EAN
7319610065761
Billede af Ekspansionsbolt BA-F- 6x100/50 ETA
Last ned bilde
Artikkelark
9658002110 8x50 8 M8 52 13 100
Installasjonsparametere
Art. Nr.
9658002110
Dimension
8x50
Bor Ø, mm
8
Diameter, mm
M8
Længde, L, mm
52
SW/Bittrack
13
Max samling, tfix, mm
2
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
23
Udtræksværdi, kN
2,6
Forskydningskraft , kN
4,8
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
100
Betegnelse
Ekspansionsbolt BA-F 8x50/2 ETA
EAN
7319610065778
Billede af Ekspansionsbolt BA-F 8x50/2 ETA
Last ned bilde
Artikkelark
9658003116 8x112 8 M8 112 13 40
Installasjonsparametere
Art. Nr.
9658003116
Dimension
8x112
Bor Ø, mm
8
Diameter, mm
M8
Længde, L, mm
112
SW/Bittrack
13
Max samling, tfix, mm
50
Min. boredybde, h1, mm
60
Min. monteringsdybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
72
Udtræksværdi, kN
3,6
Forskydningskraft , kN
4,8
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-F 8x112/50 fzv ETA
EAN
7319610070307
Billede af Ekspansionsbolt BA-F 8x112/50 fzv ETA
Last ned bilde
Artikkelark
9658002130 10x60 10 M10 62 17 50
Installasjonsparametere
Art. Nr.
9658002130
Dimension
10x60
Bor Ø, mm
10
Diameter, mm
M10
Længde, L, mm
62
SW/Bittrack
17
Max samling, tfix, mm
3
Min. boredybde, h1, mm
50
Min. monteringsdybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
26
Udtræksværdi, kN
3,5
Forskydningskraft , kN
5,9
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
-
Antal
50
Betegnelse
Ekspansionsbolt BA-F-10x60/3
EAN
7319610065785
Billede af Ekspansionsbolt BA-F-10x60/3
Last ned bilde
Artikkelark
9658003132 10x92 10 M10 92 17 40
Installasjonsparametere
Art. Nr.
9658003132
Dimension
10x92
Bor Ø, mm
10
Diameter, mm
M10
Længde, L, mm
92
SW/Bittrack
17
Max samling, tfix, mm
10
Min. boredybde, h1, mm
75
Min. monteringsdybde, hnom, mm
68
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
35
Gevindlængde , f, mm
47
Udtræksværdi, kN
6,3
Forskydningskraft , kN
8,7
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-F-10x92/10 fzv ETA
EAN
7319610065808
Billede af Ekspansionsbolt BA-F-10x92/10  fzv ETA
Last ned bilde
Artikkelark
9658003137 10x132 10 M10 132 17 25
Installasjonsparametere
Art. Nr.
9658003137
Dimension
10x132
Bor Ø, mm
10
Diameter, mm
M10
Længde, L, mm
132
SW/Bittrack
17
Max samling, tfix, mm
50
Min. boredybde, h1, mm
75
Min. monteringsdybde, hnom, mm
68
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
35
Gevindlængde , f, mm
87
Udtræksværdi, kN
6,3
Forskydningskraft , kN
8,7
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-F-10x132/50 fzv ETA
EAN
7319610070321
Billede af Ekspansionsbolt BA-F-10x132/50 fzv ETA
Last ned bilde
Artikkelark
9658003155 12x163 12 M12 163 19 20
Installasjonsparametere
Art. Nr.
9658003155
Dimension
12x163
Bor Ø, mm
12
Diameter, mm
M12
Længde, L, mm
163
SW/Bittrack
19
Max samling, tfix, mm
65
Min. boredybde, h1, mm
90
Min. monteringsdybde, hnom, mm
81
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
50
Gevindlængde , f, mm
113
Udtræksværdi, kN
7,9
Forskydningskraft , kN
11
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-F-12x163/65 fzv ETA
EAN
7319610070352
Billede af Ekspansionsbolt BA-F-12x163/65 fzv ETA
Last ned bilde
Artikkelark
9658002162 12x253 12 M12 253 19 10
Installasjonsparametere
Art. Nr.
9658002162
Dimension
12x253
Bor Ø, mm
12
Diameter, mm
M12
Længde, L, mm
253
SW/Bittrack
19
Max samling, tfix, mm
155
Min. boredybde, h1, mm
90
Min. monteringsdybde, hnom, mm
81
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
50
Gevindlængde , f, mm
46
Udtræksværdi, kN
6,4
Forskydningskraft , kN
6,4
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-F-12x253/155 fzv
EAN
7319610067451
Billede af Ekspansionsbolt BA-F-12x253/155 fzv
Last ned bilde
Artikkelark
9658002176 16x213 16 M16 213 24 5
Installasjonsparametere
Art. Nr.
9658002176
Dimension
16x213
Bor Ø, mm
16
Diameter, mm
M16
Længde, L, mm
213
SW/Bittrack
24
Max samling, tfix, mm
95
Min. boredybde, h1, mm
110
Min. monteringsdybde, hnom, mm
96
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
120
Gevindlængde , f, mm
55
Udtræksværdi, kN
10
Forskydningskraft , kN
10
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
5
Betegnelse
Ekspansionsbolt BA-F-16x213/95 fzv
EAN
7319610067468
Billede af Ekspansionsbolt BA-F-16x213/95 fzv
Last ned bilde
Artikkelark
9658002180 20x170 20 M20 170 30 5
Installasjonsparametere
Art. Nr.
9658002180
Dimension
20x170
Bor Ø, mm
20
Diameter, mm
M20
Længde, L, mm
170
SW/Bittrack
30
Max samling, tfix, mm
20
Min. boredybde, h1, mm
130
Min. monteringsdybde, hnom, mm
125
Min. materialetykkelse, hmin, mm
180
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
240
Gevindlængde , f, mm
55
Udtræksværdi, kN
19,8
Forskydningskraft , kN
26
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
-
Antal
5
Betegnelse
Ekspansionsbolt BA-F-20x170/20 fzv
EAN
7319610065792
Billede af Ekspansionsbolt BA-F-20x170/20 fzv
Last ned bilde
Artikkelark
9658002182 20x220 20 M20 220 30 5
Installasjonsparametere
Art. Nr.
9658002182
Dimension
20x220
Bor Ø, mm
20
Diameter, mm
M20
Længde, L, mm
220
SW/Bittrack
30
Max samling, tfix, mm
70
Min. boredybde, h1, mm
130
Min. monteringsdybde, hnom, mm
125
Min. materialetykkelse, hmin, mm
180
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
240
Gevindlængde , f, mm
55
Udtræksværdi, kN
19,8
Forskydningskraft , kN
26
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
-
Antal
5
Betegnelse
Ekspansionsbolt BA-F-20x220/70 fzv
EAN
7319610068182
Billede af Ekspansionsbolt BA-F-20x220/70 fzv
Last ned bilde
Artikkelark
9658002184 20x280 20 M20 280 30 5
Installasjonsparametere
Art. Nr.
9658002184
Dimension
20x280
Bor Ø, mm
20
Diameter, mm
M20
Længde, L, mm
280
SW/Bittrack
30
Max samling, tfix, mm
130
Min. boredybde, h1, mm
130
Min. monteringsdybde, hnom, mm
125
Min. materialetykkelse, hmin, mm
180
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
240
Gevindlængde , f, mm
55
Udtræksværdi, kN
19,8
Forskydningskraft , kN
26
Materiale
Stål
Overfladebehandling
Varmforzinket
Korrosivitetsklasse
C4
ETA/DoP
-
Antal
5
Betegnelse
Ekspansionsbolt BA-F-20x280/130 fzv
EAN
7319610067475

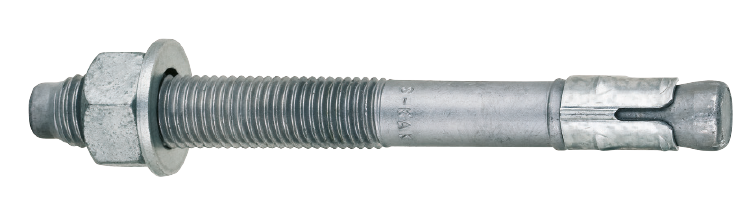

Billede af Ekspansionsbolt BA-F-20x280/130 fzv
Last ned bilde
Artikkelark
