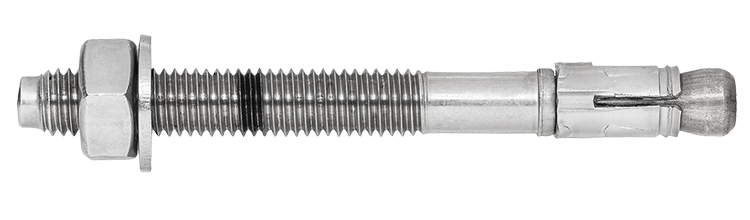

Gennemstiksanker BA-E Plus HCR

ETA-vurderet expander rustfri stål A5

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 14/0219 Mulighed 1 - revnet og ikke-revnet beton. BA-E HCR - Ekstra korrosionsbestandigt rustfrit stål. BAE-E HCR expander er en momentspændt expander til brug i revnet og ikke-revnet beton samt til montage i homogene grundmaterialer som helmursten (dog max M8) og natursten. BAE-E HCR er velegnet til brug under aggressive forhold, i et kloridmiljø eller i konstant kontakt med saltvand (f.eks. kemisk teknisk industri, tunneller og svømmebassiner osv.).

Materiale: Rustfrit stål A5

Miljø: For udendørs brug

Egenskaber: Møtrik og skive

Monteringsvejledning

1) Bor med det bor angivet i produktdataene. 2) Børst hullet. 3) Blæs med blæsepumpe, gentag trin 2 og 3, indtil hullet er frit for støv. 4) Skub ekspansionsbolten ind. 5) Monter ekspansionsbolten med det anbefalede tilspændingsmoment.

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

EJOT-Gennemstiksankre_2024_DK

DoP-EJOT 4-031-160934-2022_01

ETA 16/0934

Produktblad_gennemstiksanker_BA-E-Plus-HCR_DK

EPD BA-E Plus and BA-E Plus HCR

Produktblad

Gennemstiksanker BA-E Plus HCR.pdf

	Art. Nr.	Diameter, mm	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm	Antal
▼	9650006310	M8	8x75	8,0	23/10	75	50
Tekniske data	Art. Nr. 9650006310 Diameter, mm M8 Dimension 8x75 BorØ, mm 8,0 Maks montering, tfix, mm 23/10 Længde, L, mm 75 Min. boredybde, h1, mm 47/60 Min. monteringsdybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Tilspændingsmoment, Tinst, Nm 20 Gevindlængde, f, mm 35 Anbefalet last , kN 4,1 Min. kantafstand, Cmin, mm 40 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 13 Materiale Rustfrit stål A5 Korrosionsklasse CX Db-nr 2423347 Antal 50 Betegnelse Gennemstiksanker BA-E-Plus HCR 8x75/23/10 EAN 4061245080802	Download billede Art.nr. PDF Del via e-mail
▼	9650006323	10x72	10,0	10	72	55	40
Tekniske data	Art. Nr. 9650006323 Dimension 10x72 BorØ, mm 10,0 Maks montering, tfix, mm 10 Længde, L, mm 72 Min. boredybde, h1, mm 55 Min. monteringsdybde, hnom, mm 48 Effektiv monteringsdybde, hef, mm 40 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 20 Gevindlængde, f, mm 27 Anbefalet last , kN 4,1 Min. kantafstand, Cmin, mm 40 Karakteristisk kantafstand, Ccr, mm 72 Mindste indbyrdes afstand, Smin, mm 35 Karakteristisk indbyrdes afstand 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Materiale Rustfrit stål A5 Korrosionsklasse CX Db-nr 2423349 Antal 40 Betegnelse Gennemstiksanker BA-E-Plus HCR 10x72/10/- EAN 4061245077802	Download billede Art.nr. PDF Del via e-mail
▼	9650006327	M8	10x112	10,0	50/30	112	25
Tekniske data	Art. Nr. 9650006327 Diameter, mm M8 Dimension 10x112 BorØ, mm 10,0 Maks montering, tfix, mm 50/30 Længde, L, mm 112 Min. boredybde, h1, mm 55/75 Min. monteringsdybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 45 Gevindlængde, f, mm 67 Anbefalet last , kN 4,3/5,7 Min. kantafstand, Cmin, mm 50 Karakteristisk kantafstand, Ccr, mm 60/90 Mindste indbyrdes afstand, Smin, mm 50/40 Karakteristisk indbyrdes afstand 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Montagetop SW 17 Materiale Rustfrit stål A5 Korrosionsklasse CX Db-nr 2423348 Antal 25 Betegnelse Gennemstiksanker BA-E-Plus HCR 10x112/50/30 EAN 4061245043500	Download billede Art.nr. PDF Del via e-mail
