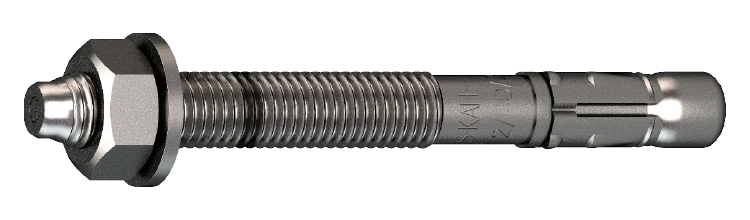

Gennemstiksanker BA-E Plus

ETA-vurderet expander rustfri stål A4

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 18/0219 Mulighed 1 - revnet og ikke-revnet beton. Rustfri A4 til montering i krævende udendørsmiljøer og nær kysten. BA-E Plus ekspanderen passerer let gennem materialet under gennemstiksmontering og er nemmere at banke ind i betonen. To indstillingsdybder i dimensionerne 10 & 12 mm, hvor det angivne mål (tfix) og dimension er angivet på ekspanderens krop. Mærkning på hovedet for længde og dimension.

Materiale: Syrefast stål A4
Miljø: For udendørs brug
Korrosivitetsklasse
Brandklasse
entityproperties.propertynames.ep_prod_icons.p-0031
ETA-vurderet
Miljøvurdering EPD
Stålprofil på beton
Rustfri stål

Monteringsvejledning

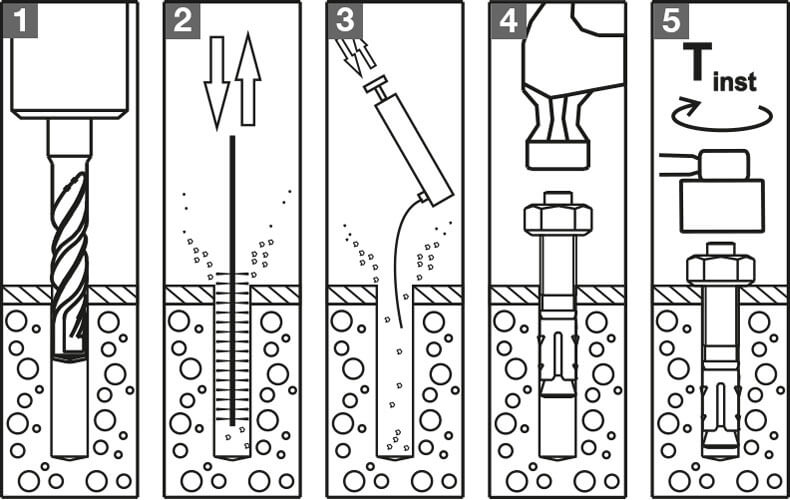

1) Borra med angiven borr på produktdatan 2) Borsta rent hålet 3) Blås med utblåsningspump, repetera steg 2 och 3 tills hålet är fritt från damm 4) Slå in expandern 5) Dra åt expandern med rekommenderat åtdragningsmoment

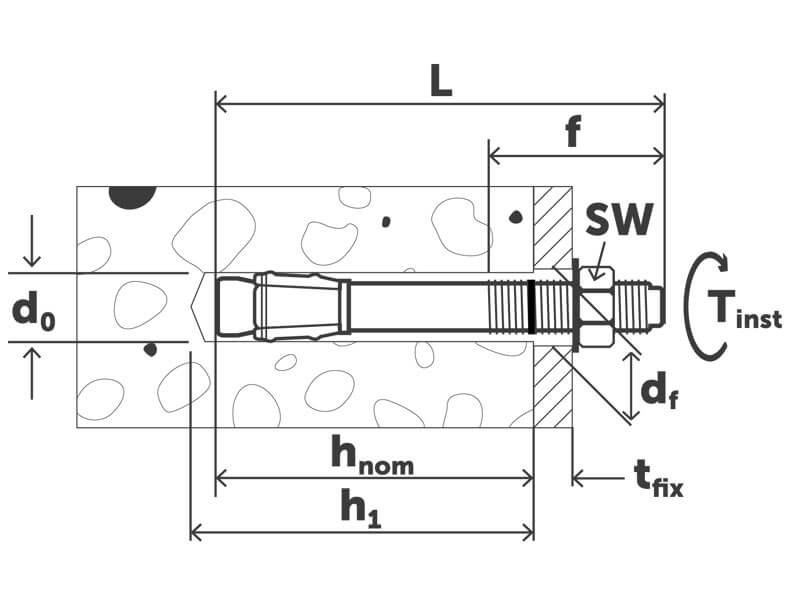

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

Produktblad

Gennemstiksanker BA-E Plus.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm SW/Bittrack Max samling, tfix, mm Antal
9658005308 8x57 8 57 13 5 50
Installasjonsparametere
Art. Nr.
9658005308
Dimension
8x57
Bor Ø, mm
8
Længde, L, mm
57
SW/Bittrack
13
Max samling, tfix, mm
5
Min. boredybde, h1, mm
47
Min. sættedybde, hnom, mm
40
Effektiv monteringsdybde, hef, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
15
Gevindlængde , f, mm
17
Anbefalet belastning, kN
2,4/3,8
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-031-160934-202201, ETA-16/0934
Antal
50
Betegnelse
Ekspansionsbolt BA-E Plus 8x75/10 ETA
EAN
7319610087350
Billede af Ekspansionsbolt BA-E Plus 8x75/10 ETA
Download billede
Art.nr. PDF
9658005310 8x75 8 75 13 10 50
Installasjonsparametere
Art. Nr.
9658005310
Dimension
8x75
Bor Ø, mm
8
Længde, L, mm
75
SW/Bittrack
13
Max samling, tfix, mm
10
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
35
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
50
Betegnelse
Ekspansionsbolt BA-E Plus 8x75/10 ETA
EAN
7319610066072
Billede af Ekspansionsbolt BA-E Plus 8x75/10 ETA
Download billede
Art.nr. PDF
9658005312 8x95 8 95 13 30 50
Installasjonsparametere
Art. Nr.
9658005312
Dimension
8x95
Bor Ø, mm
8
Længde, L, mm
95
SW/Bittrack
13
Max samling, tfix, mm
30
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
55
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
50
Betegnelse
Ekspansionsbolt BA-E Plus 8x95/30 ETA
EAN
7319610066089
Billede af Ekspansionsbolt BA-E Plus 8x95/30 ETA
Download billede
Art.nr. PDF
9658005314 8x115 8 115 13 50 40
Installasjonsparametere
Art. Nr.
9658005314
Dimension
8x115
Bor Ø, mm
8
Længde, L, mm
115
SW/Bittrack
13
Max samling, tfix, mm
50
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
75
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-E Plus 8x115/50 ETA
EAN
7319610066096
Billede af Ekspansionsbolt BA-E Plus 8x115/50 ETA
Download billede
Art.nr. PDF
9658005316 8x150 8 150 13 85 40
Installasjonsparametere
Art. Nr.
9658005316
Dimension
8x150
Bor Ø, mm
8
Længde, L, mm
150
SW/Bittrack
13
Max samling, tfix, mm
85
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
110
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-E Plus 8x150/85 ETA
EAN
7319610066102
Billede af Ekspansionsbolt BA-E Plus 8x150/85 ETA
Download billede
Art.nr. PDF
9658005323 10x72 10 72 17 10 40
Installasjonsparametere
Art. Nr.
9658005323
Dimension
10x72
Bor Ø, mm
10
Længde, L, mm
72
SW/Bittrack
17
Max samling, tfix, mm
10
Min. boredybde, h1, mm
55
Min. sættedybde, hnom, mm
48
Effektiv monteringsdybde, hef, mm
40
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
20
Gevindlængde , f, mm
27
Anbefalet belastning, kN
4,1
Min. kantafstand, Cmin, mm
40
Karakteristisk kantafstand, Ccr, mm
72
Minimum indbyrdes afstand, Smin, mm
35
Karakteristisk indbyrdes afstand, Scr, mm
144
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-E Plus 10x72/10/- ETA
EAN
7319610066119
Billede af Ekspansionsbolt BA-E Plus 10x72/10/- ETA
Download billede
Art.nr. PDF
9658005325 10x92 10 92 17 30/10 40
Installasjonsparametere
Art. Nr.
9658005325
Dimension
10x92
Bor Ø, mm
10
Længde, L, mm
92
SW/Bittrack
17
Max samling, tfix, mm
30/10
Min. boredybde, h1, mm
55/75
Min. sættedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
45
Gevindlængde , f, mm
47
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
40
Betegnelse
Ekspansionsbolt BA-E Plus 10x92/30/10 ETA
EAN
7319610066126
Billede af Ekspansionsbolt BA-E Plus 10x92/30/10 ETA
Download billede
Art.nr. PDF
9658005326 10x102 10 102 17 40/20 25
Installasjonsparametere
Art. Nr.
9658005326
Dimension
10x102
Bor Ø, mm
10
Længde, L, mm
102
SW/Bittrack
17
Max samling, tfix, mm
40/20
Min. boredybde, h1, mm
55/75
Min. sættedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
45
Gevindlængde , f, mm
57
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-E Plus 10x102/40/20 ETA
EAN
7319610066133
Billede af Ekspansionsbolt BA-E Plus 10x102/40/20 ETA
Download billede
Art.nr. PDF
9658005327 10x112 10 112 17 50/30 25
Installasjonsparametere
Art. Nr.
9658005327
Dimension
10x112
Bor Ø, mm
10
Længde, L, mm
112
SW/Bittrack
17
Max samling, tfix, mm
50/30
Min. boredybde, h1, mm
55/75
Min. sættedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
45
Gevindlængde , f, mm
67
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-E Plus 10x112/50/30 ETA
EAN
7319610066140
Billede af Ekspansionsbolt BA-E Plus 10x112/50/30 ETA
Download billede
Art.nr. PDF
9658005329 10x132 10 132 17 70/50 25
Installasjonsparametere
Art. Nr.
9658005329
Dimension
10x132
Bor Ø, mm
10
Længde, L, mm
132
SW/Bittrack
17
Max samling, tfix, mm
70/50
Min. boredybde, h1, mm
55/75
Min. sættedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
45
Gevindlængde , f, mm
87
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-E Plus 10x132/70/50 ETA
EAN
7319610066157
Billede af Ekspansionsbolt BA-E Plus 10x132/70/50 ETA
Download billede
Art.nr. PDF
9658005331 10x162 10 162 17 100/80 25
Installasjonsparametere
Art. Nr.
9658005331
Dimension
10x162
Bor Ø, mm
10
Længde, L, mm
162
SW/Bittrack
17
Max samling, tfix, mm
100/80
Min. boredybde, h1, mm
55/75
Min. sættedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
45
Gevindlængde , f, mm
115
Anbefalet belastning, kN
4,3/5,7
Min. kantafstand, Cmin, mm
50
Karakteristisk kantafstand, Ccr, mm
60/90
Minimum indbyrdes afstand, Smin, mm
50/40
Karakteristisk indbyrdes afstand, Scr, mm
120/180
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
25
Betegnelse
Ekspansionsbolt BA-E Plus 10x162/100/80 ETA
EAN
7319610066164
Billede af Ekspansionsbolt BA-E Plus 10x162/100/80 ETA
Download billede
Art.nr. PDF
9658005338 12x88 12 88 19 10 20
Installasjonsparametere
Art. Nr.
9658005338
Dimension
12x88
Bor Ø, mm
12
Længde, L, mm
88
SW/Bittrack
19
Max samling, tfix, mm
10
Min. boredybde, h1, mm
70
Min. sættedybde, hnom, mm
61
Effektiv monteringsdybde, hef, mm
50
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
38
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x88/10/- ETA
EAN
7319610066171
Billede af Ekspansionsbolt BA-E Plus 12x88/10/- ETA
Download billede
Art.nr. PDF
9658005340 12x103 12 103 19 25/5 20
Installasjonsparametere
Art. Nr.
9658005340
Dimension
12x103
Bor Ø, mm
12
Længde, L, mm
103
SW/Bittrack
19
Max samling, tfix, mm
25/5
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
53
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x103/25/5 ETA
EAN
7319610066188
Billede af Ekspansionsbolt BA-E Plus 12x103/25/5 ETA
Download billede
Art.nr. PDF
9658005342 12x118 12 118 19 40/20 20
Installasjonsparametere
Art. Nr.
9658005342
Dimension
12x118
Bor Ø, mm
12
Længde, L, mm
118
SW/Bittrack
19
Max samling, tfix, mm
40/20
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
68
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x118/40/20 ETA
EAN
7319610066195
Billede af Ekspansionsbolt BA-E Plus 12x118/40/20 ETA
Download billede
Art.nr. PDF
9658005343 12x128 12 128 19 50/30 20
Installasjonsparametere
Art. Nr.
9658005343
Dimension
12x128
Bor Ø, mm
12
Længde, L, mm
128
SW/Bittrack
19
Max samling, tfix, mm
50/30
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
78
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x128/50/30 ETA
EAN
7319610066201
Billede af Ekspansionsbolt BA-E Plus 12x128/50/30 ETA
Download billede
Art.nr. PDF
9658005345 12x148 12 148 19 70/50 20
Installasjonsparametere
Art. Nr.
9658005345
Dimension
12x148
Bor Ø, mm
12
Længde, L, mm
148
SW/Bittrack
19
Max samling, tfix, mm
70/50
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
98
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x148/70/50 ETA
EAN
7319610066218
Billede af Ekspansionsbolt BA-E Plus 12x148/70/50 ETA
Download billede
Art.nr. PDF
9658005346 12x163 12 163 19 85/65 20
Installasjonsparametere
Art. Nr.
9658005346
Dimension
12x163
Bor Ø, mm
12
Længde, L, mm
163
SW/Bittrack
19
Max samling, tfix, mm
85/65
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
113
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x163/85/65 ETA
EAN
7319610066225
Billede af Ekspansionsbolt BA-E Plus 12x163/85/65 ETA
Download billede
Art.nr. PDF
9658005347 12x178 12 178 19 100/80 20
Installasjonsparametere
Art. Nr.
9658005347
Dimension
12x178
Bor Ø, mm
12
Længde, L, mm
178
SW/Bittrack
19
Max samling, tfix, mm
100/80
Min. boredybde, h1, mm
70/90
Min. sættedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
60
Gevindlængde , f, mm
115
Anbefalet belastning, kN
6,1/7,6
Min. kantafstand, Cmin, mm
60/55
Karakteristisk kantafstand, Ccr, mm
75/105
Minimum indbyrdes afstand, Smin, mm
55/60
Karakteristisk indbyrdes afstand, Scr, mm
150/210
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E Plus 12x178/100/80 ETA
EAN
7319610066232
Billede af Ekspansionsbolt BA-E Plus 12x178/100/80 ETA
Download billede
Art.nr. PDF
9658005357 16x123 16 123 24 5 10
Installasjonsparametere
Art. Nr.
9658005357
Dimension
16x123
Bor Ø, mm
16
Længde, L, mm
123
SW/Bittrack
24
Max samling, tfix, mm
5
Min. boredybde, h1, mm
110
Min. sættedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
65
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-E Plus 16x123/5 ETA
EAN
7319610066249
Billede af Ekspansionsbolt BA-E Plus 16x123/5 ETA
Download billede
Art.nr. PDF
9658005359 16x138 16 138 24 20 10
Installasjonsparametere
Art. Nr.
9658005359
Dimension
16x138
Bor Ø, mm
16
Længde, L, mm
138
SW/Bittrack
24
Max samling, tfix, mm
20
Min. boredybde, h1, mm
110
Min. sættedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
80
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-E Plus 16x138/20 ETA
EAN
7319610066256
Billede af Ekspansionsbolt BA-E Plus 16x138/20 ETA
Download billede
Art.nr. PDF
9658005362 16x163 16 163 24 50 10
Installasjonsparametere
Art. Nr.
9658005362
Dimension
16x163
Bor Ø, mm
16
Længde, L, mm
163
SW/Bittrack
24
Max samling, tfix, mm
50
Min. boredybde, h1, mm
110
Min. sættedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
110
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-E Plus 16x163/50 ETA
EAN
7319610066263
Billede af Ekspansionsbolt BA-E Plus 16x163/50 ETA
Download billede
Art.nr. PDF
9658005363 16x178 16 178 24 60 10
Installasjonsparametere
Art. Nr.
9658005363
Dimension
16x178
Bor Ø, mm
16
Længde, L, mm
178
SW/Bittrack
24
Max samling, tfix, mm
60
Min. boredybde, h1, mm
110
Min. sættedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialetykkelse, hmin, mm
170
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
110
Gevindlængde , f, mm
115
Anbefalet belastning, kN
11,4
Min. kantafstand, Cmin, mm
65
Karakteristisk kantafstand, Ccr, mm
127
Minimum indbyrdes afstand, Smin, mm
65
Karakteristisk indbyrdes afstand, Scr, mm
254
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Antal
10
Betegnelse
Ekspansionsbolt BA-E Plus 16x178/60 ETA
EAN
7319610066270
Billede af Ekspansionsbolt BA-E Plus 16x178/60 ETA
Download billede
Art.nr. PDF
