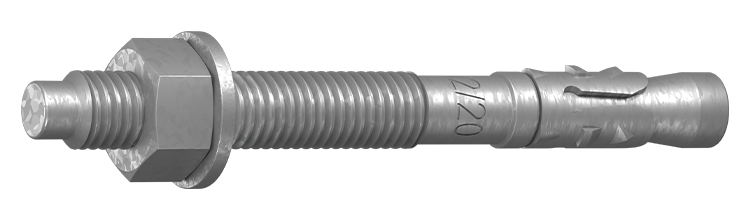

Gennemstiksanker BA-C

Option 7, for urevnet beton

Til indendørs brug i urevnet beton C20/25. Til medium til tunge opgaver. Hurtig og nem at forankre. Godkendt til brug i ikke-revnet beton.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til indendørs brug
Korrosivitetsklasse

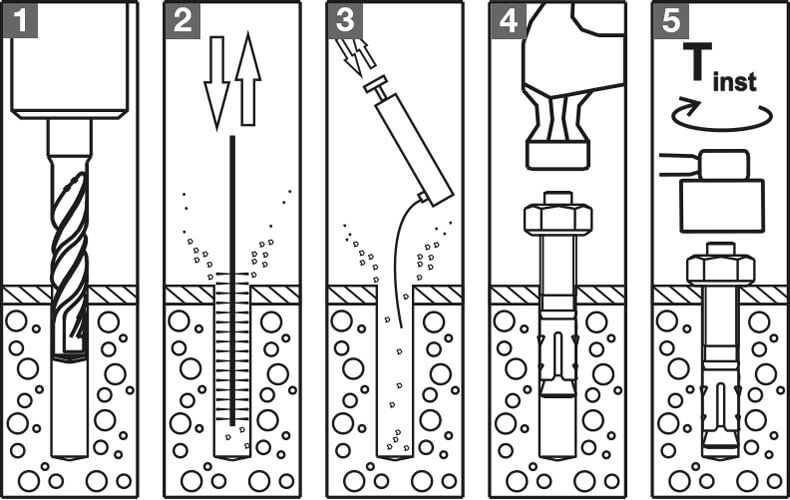

Monteringsvejledning

1) Bor med det angivne bor som vist på produktdatabladet 2) Børst hullet rent 3) Blæs med en udblæsningspumpe, gentag trin 2 og 3 indtil hullet er fri for støv 4) Slå ankeret ind 5) Spænd ankeret med anbefalet tilspændingsmoment.

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

Produktblad

Gennemstiksanker BA-C.pdf

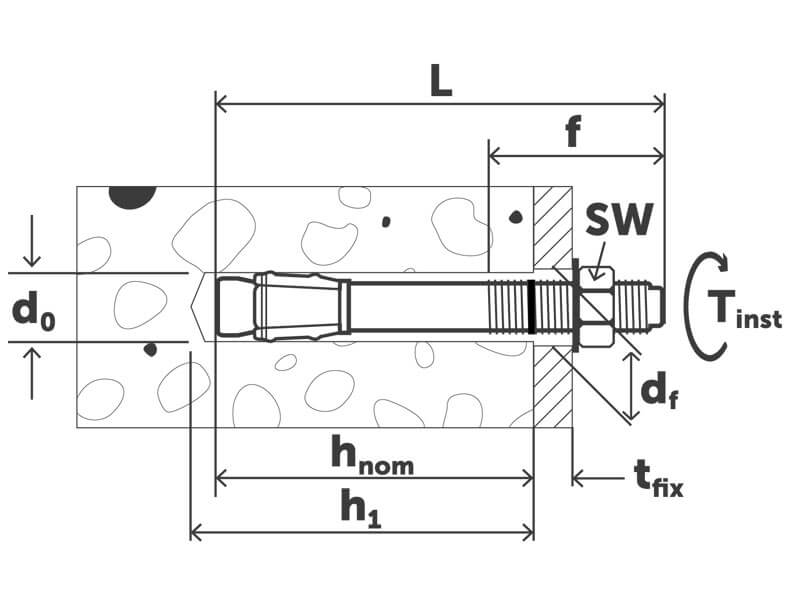

Art. Nr. Dimension Bor Ø, mm Længde, L, mm SW/Bittrack Max samling tfix, tfix, mm Antal
9650007202 8x75 8 72 13 10 75
Installasjonsparametere
Art. Nr.
9650007202
Dimension
8x75
Bor Ø, mm
8
Længde, L, mm
72
SW/Bittrack
13
Max samling tfix, tfix, mm
10
Min. boredybde, h1, mm
63
Tiltrækningsmoment, Tinst, Nm
15
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
75
Betegnelse
Ekspansionsbolt BA-C 8x75/10 FZB ETA Option 7
EAN
4061245066158
Billede af  Ekspansionsbolt BA-C 8x75/10 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007203 8x95 8 92 13 30 50
Installasjonsparametere
Art. Nr.
9650007203
Dimension
8x95
Bor Ø, mm
8
Længde, L, mm
92
SW/Bittrack
13
Max samling tfix, tfix, mm
30
Min. boredybde, h1, mm
63
Tiltrækningsmoment, Tinst, Nm
15
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Ekspansionsbolt BA-C 8x95/30 FZB ETA Option 7
EAN
4061245066165
Billede af  Ekspansionsbolt BA-C 8x95/30  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007205 8x115 8 112 13 50 50
Installasjonsparametere
Art. Nr.
9650007205
Dimension
8x115
Bor Ø, mm
8
Længde, L, mm
112
SW/Bittrack
13
Max samling tfix, tfix, mm
50
Min. boredybde, h1, mm
63
Tiltrækningsmoment, Tinst, Nm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Ekspansionsbolt BA-C 8x115/50 FZB ETA Option 7
EAN
4061245066172
Billede af  Ekspansionsbolt BA-C 8x115/50  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007208 10x92 10 92 17 10 50
Installasjonsparametere
Art. Nr.
9650007208
Dimension
10x92
Bor Ø, mm
10
Længde, L, mm
92
SW/Bittrack
17
Max samling tfix, tfix, mm
10
Min. boredybde, h1, mm
69
Tiltrækningsmoment, Tinst, Nm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Ekspansionsbolt BA-C 10x92/10 FZB ETA Option 7
EAN
4061245066189
Billede af  Ekspansionsbolt BA-C 10x92/10  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007209 10x95 10 102 17 20 50
Installasjonsparametere
Art. Nr.
9650007209
Dimension
10x95
Bor Ø, mm
10
Længde, L, mm
102
SW/Bittrack
17
Max samling tfix, tfix, mm
20
Min. boredybde, h1, mm
69
Tiltrækningsmoment, Tinst, Nm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Ekspansionsbolt BA-C 10x95/20 FZB ETA Option 7
EAN
4061245066196
Billede af  Ekspansionsbolt BA-C 10x95/20  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007210 10x105 10 112 17 30 40
Installasjonsparametere
Art. Nr.
9650007210
Dimension
10x105
Bor Ø, mm
10
Længde, L, mm
112
SW/Bittrack
17
Max samling tfix, tfix, mm
30
Min. boredybde, h1, mm
69
Tiltrækningsmoment, Tinst, Nm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
40
Betegnelse
Ekspansionsbolt BA-C 10x105/30 FZB ETA Option 7
EAN
4061245066202
Billede af  Ekspansionsbolt  BA-C 10x105/30  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007211 10x132 10 132 17 50 30
Installasjonsparametere
Art. Nr.
9650007211
Dimension
10x132
Bor Ø, mm
10
Længde, L, mm
132
SW/Bittrack
17
Max samling tfix, tfix, mm
50
Min. boredybde, h1, mm
69
Tiltrækningsmoment, Tinst, Nm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
30
Betegnelse
Ekspansionsbolt BA-C 10x132/50 FZB ETA Option 7
EAN
4061245066219
Billede af  Ekspansionsbolt BA-C 10x132/50  FZB ETA Option 7
Download billede
Art.nr. PDF
9650007212 12x103 12 103 19 10 30
Installasjonsparametere
Art. Nr.
9650007212
Dimension
12x103
Bor Ø, mm
12
Længde, L, mm
103
SW/Bittrack
19
Max samling tfix, tfix, mm
10
Min. boredybde, h1, mm
92
Tiltrækningsmoment, Tinst, Nm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
30
Betegnelse
Ekspansionsbolt BA-C 12x103/10 FZB ETA Option 7
EAN
4061245066226
Billede af  Ekspansionsbolt BA-C 12x103/10 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007213 12x118 12 118 19 20 30
Installasjonsparametere
Art. Nr.
9650007213
Dimension
12x118
Bor Ø, mm
12
Længde, L, mm
118
SW/Bittrack
19
Max samling tfix, tfix, mm
20
Min. boredybde, h1, mm
92
Tiltrækningsmoment, Tinst, Nm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
30
Betegnelse
Ekspansionsbolt BA-C 12x118/20 FZB ETA Option 7
EAN
4061245066233
Billede af  Ekspansionsbolt BA-C 12x118/20 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007214 12x128 12 128 19 30 25
Installasjonsparametere
Art. Nr.
9650007214
Dimension
12x128
Bor Ø, mm
12
Længde, L, mm
128
SW/Bittrack
19
Max samling tfix, tfix, mm
30
Min. boredybde, h1, mm
92
Tiltrækningsmoment, Tinst, Nm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Ekspansionsbolt BA-C 12x128/30 FZB ETA Option 7
EAN
4061245066240
Billede af  Ekspansionsbolt BA-C 12x128/30 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007215 12x148 12 148 19 50 25
Installasjonsparametere
Art. Nr.
9650007215
Dimension
12x148
Bor Ø, mm
12
Længde, L, mm
148
SW/Bittrack
19
Max samling tfix, tfix, mm
50
Min. boredybde, h1, mm
92
Tiltrækningsmoment, Tinst, Nm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Ekspansionsbolt BA-C 12x148/50 FZB ETA Option 7
EAN
4061245066257
Billede af  Ekspansionsbolt BA-C 12x148/50 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007217 16x123 16 123 24 10 10
Installasjonsparametere
Art. Nr.
9650007217
Dimension
16x123
Bor Ø, mm
16
Længde, L, mm
123
SW/Bittrack
24
Max samling tfix, tfix, mm
10
Min. boredybde, h1, mm
109
Tiltrækningsmoment, Tinst, Nm
90
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Ekspansionsbolt BA-C 16x123/10 FZB ETA Option 7
EAN
4061245066264
Billede af  Ekspansionsbolt BA-C 16x123/10 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007219 16x138 16 138 24 20 15
Installasjonsparametere
Art. Nr.
9650007219
Dimension
16x138
Bor Ø, mm
16
Længde, L, mm
138
SW/Bittrack
24
Max samling tfix, tfix, mm
20
Min. boredybde, h1, mm
109
Tiltrækningsmoment, Tinst, Nm
90
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
15
Betegnelse
Ekspansionsbolt BA-C 16x138/20 FZB ETA Option 7
EAN
4061245066271
Billede af  Ekspansionsbolt BA-C 16x138/20 FZB ETA Option 7
Download billede
Art.nr. PDF
9650007220 16x168 16 168 24 50 15
Installasjonsparametere
Art. Nr.
9650007220
Dimension
16x168
Bor Ø, mm
16
Længde, L, mm
168
SW/Bittrack
24
Max samling tfix, tfix, mm
50
Min. boredybde, h1, mm
109
Tiltrækningsmoment, Tinst, Nm
90
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
15
Betegnelse
Ekspansionsbolt BA-C 16x168/50 FZB ETA Option 7
EAN
4061245066288
Billede af  Ekspansionsbolt BA-C 16x168/50  FZB ETA Option 7
Download billede
Art.nr. PDF
