Facadedybel KPS

Forsænket hoved og forsænket plug

Lang ekspansionszone og variabel indbygningsdybde til gennemføringsmontage i beton, tegl, perforeret tegl, letbeton og Leca.

EJOT Facadestik KPS med forsænket hoved til indendørs og udendørs brug, korrosivitetsklasse C4. Højkvalitets facadeplug af nylon til beton, mursten, natursten, hulmursten, letbeton og leca. Den medfølgende skrue giver sammen med pluggen maksimal belastningskapacitet. Vi anbefaler KPS til fastgørelse på metalrammer.

Materiale: Stål/Polyamid
Overfladebehandling: Mekaniskt förzinkad
Miljø: For udendørs brug
Egenskaber: Forsænket hoved og forsænket plug
Korrosivitetsklasse
Træ på beton

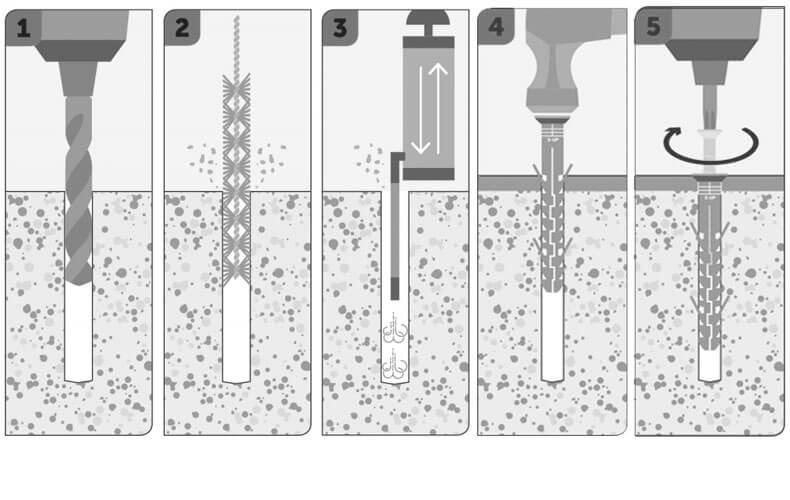

Monteringsvejledning

Vid genomsticksmontage knackas pluggen genom material för att sedan skruva in skruven.

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Facadekonstruktioner, vinkeljern, vinduesrammer, dørkarme, tykke armaturer, vægbeslag til TV, skabe, garderobeskabe, trækonstruktioner

Dokument

Produktblad

Facadedybel KPS.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm Bit type Antal
920764 8x80 8 8 80 TX30 25

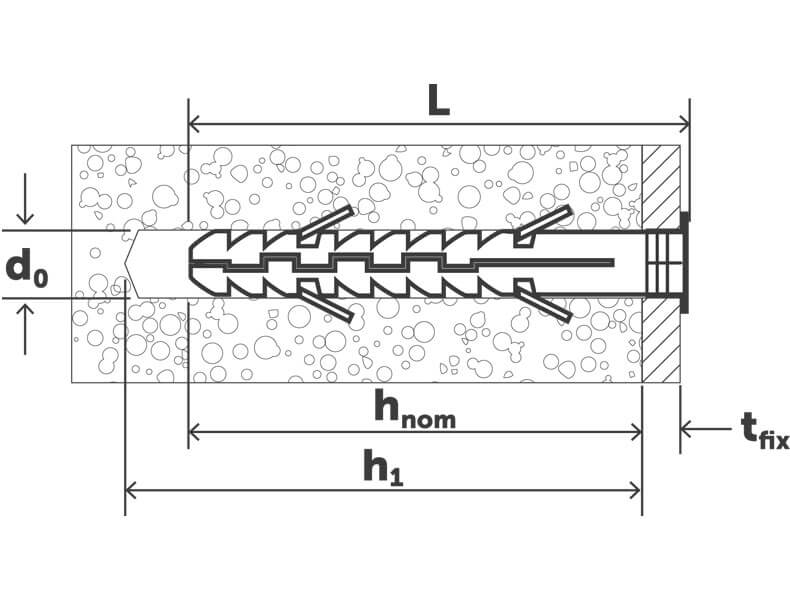

Installasjonsparametere
Art. Nr.
920764
Dimension
8x80
Bor Ø, mm
8
Diameter, mm
8
Længde, L, mm
80
Bit type
TX30
Min. boredybde, h1, mm
80
Max samling, tfix, mm
10
Tilspændingsmoment beton, Nm
7
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,5
Udvindingsværdi Letbeton, kN
1,1
Udvindingsværdi Fast mursten, kN
1,7
Udvindingsværdi Perforeret mursten, kN
0,7
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 8x80/10 T30 C4
EAN
7319610068823
Billede af Facadeplug KPS 8x80/10 T30 C4
Last ned bilde
Artikkelark
920765 8x100 8 8 100 TX30 25
Installasjonsparametere
Art. Nr.
920765
Dimension
8x100
Bor Ø, mm
8
Diameter, mm
8
Længde, L, mm
100
Bit type
TX30
Min. boredybde, h1, mm
80
Max samling, tfix, mm
30
Tilspændingsmoment beton, Nm
7
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,5
Udvindingsværdi Letbeton, kN
1,1
Udvindingsværdi Fast mursten, kN
1,7
Udvindingsværdi Perforeret mursten, kN
0,7
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 8x100/30 T30 C4
EAN
7319610068830
Billede af Facadeplug KPS 8x100/30 T30 C4
Last ned bilde
Artikkelark
920766 8x120 8 8 120 TX30 25
Installasjonsparametere
Art. Nr.
920766
Dimension
8x120
Bor Ø, mm
8
Diameter, mm
8
Længde, L, mm
120
Bit type
TX30
Min. boredybde, h1, mm
80
Max samling, tfix, mm
50
Tilspændingsmoment beton, Nm
7
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,5
Udvindingsværdi Letbeton, kN
1,1
Udvindingsværdi Fast mursten, kN
1,7
Udvindingsværdi Perforeret mursten, kN
0,7
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 8x120/50 T30 C4
EAN
7319610068847
Billede af Facadeplug KPS 8x120/50 T30 C4
Last ned bilde
Artikkelark
920767 8x140 8 8 140 TX30 25
Installasjonsparametere
Art. Nr.
920767
Dimension
8x140
Bor Ø, mm
8
Diameter, mm
8
Længde, L, mm
140
Bit type
TX30
Min. boredybde, h1, mm
80
Max samling, tfix, mm
70
Tilspændingsmoment beton, Nm
7
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,5
Udvindingsværdi Letbeton, kN
1,1
Udvindingsværdi Fast mursten, kN
1,7
Udvindingsværdi Perforeret mursten, kN
0,7
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 8x140/70 T30 C4
EAN
7319610068854
Billede af Facadeplug KPS 8x140/70 T30 C4
Last ned bilde
Artikkelark
920733 10x140 10 10 140 TX40 25
Installasjonsparametere
Art. Nr.
920733
Dimension
10x140
Bor Ø, mm
10
Diameter, mm
10
Længde, L, mm
140
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
70
Tilspændingsmoment beton, Nm
15
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,2
Udvindingsværdi Letbeton, kN
0,9
Udvindingsværdi Fast mursten, kN
1,9
Udvindingsværdi Perforeret mursten, kN
0,5
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 10x140/70 T40 C4
EAN
7319610063774
Billede af Facadeplug KPS 10x140/70 T40 C4
Last ned bilde
Artikkelark
920735 10x180 10 10 180 TX40 25
Installasjonsparametere
Art. Nr.
920735
Dimension
10x180
Bor Ø, mm
10
Diameter, mm
10
Længde, L, mm
180
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
110
Tilspændingsmoment beton, Nm
15
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,2
Udvindingsværdi Letbeton, kN
0,9
Udvindingsværdi Fast mursten, kN
1,9
Udvindingsværdi Perforeret mursten, kN
0,5
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 10x180/110 T40 C4
EAN
7319610063798
Billede af Facadeplug KPS 10x180/110 T40 C4
Last ned bilde
Artikkelark
920736 10x200 10 10 200 TX40 25
Installasjonsparametere
Art. Nr.
920736
Dimension
10x200
Bor Ø, mm
10
Diameter, mm
10
Længde, L, mm
200
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
130
Tilspændingsmoment beton, Nm
15
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,2
Udvindingsværdi Letbeton, kN
0,9
Udvindingsværdi Fast mursten, kN
1,9
Udvindingsværdi Perforeret mursten, kN
0,5
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 10x200/130 T40 C4
EAN
7319610063804
Billede af Facadeplug KPS 10x200/130 T40 C4
Last ned bilde
Artikkelark
920737 10x230 10 10 230 TX40 25
Installasjonsparametere
Art. Nr.
920737
Dimension
10x230
Bor Ø, mm
10
Diameter, mm
10
Længde, L, mm
230
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
150
Tilspændingsmoment beton, Nm
15
Min. monteringsdybde, hnom, mm
70
Min. betontykkelse/kantafstand, mm
100/60
Tilspændingsmoment letvægtsbeton, Nm
5
Min. letbetontykkelse/kantafstand, mm
100/100
Min. flisetykkelse/kantafstand, mm
120/100
Min. tykkelse af perforeret flise/kantafstand, mm
180/100
Udvindingsværdi Beton, kN
2,2
Udvindingsværdi Letbeton, kN
0,9
Udvindingsværdi Fast mursten, kN
1,9
Udvindingsværdi Perforeret mursten, kN
0,5
Materiale
Stål/Polyamid
Overfladebehandling
Mekanisk forzinket
Korrosivitetsklasse
C4
Antal
25
Betegnelse
Facadeplug KPS 10x230/160 T40 C4
EAN
7319610063811
Billede af Facadeplug KPS 10x230/160 T40 C4
Last ned bilde
Artikkelark
