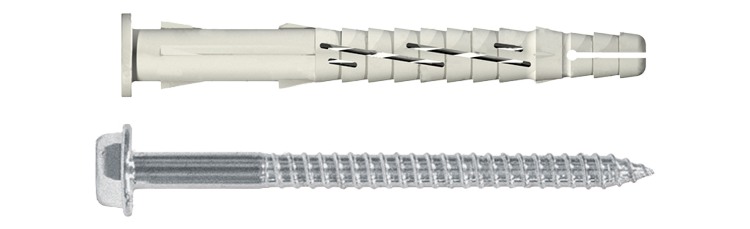

Facadedybel KPH Plus

Sekskanthoved og dybel med krave, overfladebehandling C1000

Højkvalitets facadedybel af nylon med lang ekspansionszone der giver gode udtræksværdier.

Materiale: Stål/Polyamid

Overfladebehandling: C1000

Miljø: For udendørs brug

Egenskaber: Sekskantet hoved og dybel med krave. Kraven forhindrer kontaktkorrosion.

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Dokument

Produktblad

Facadedybel KPH Plus.pdf

	Art. Nr.	Diameter, mm	Træklast ikke-revnet C20/25, kN, kN	Dimension	BorØ, mm	Maks montering, tfix, mm	Antal
▼	9207601	8	1,2	8x80	8	10	25

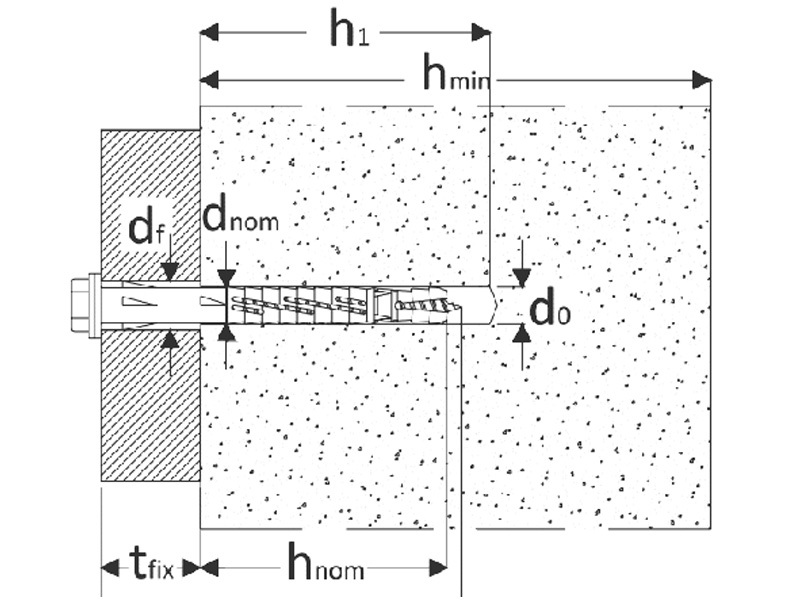

Tekniske data	Art. Nr. 9207601 Diameter, mm 8 Træklast ikke-revnet C20/25, kN, kN 1,2 Dimension 8x80 BorØ, mm 8 Maks montering, tfix, mm 10 Længde, L, mm 80 Træklast tegl, kN 3,2 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 9 Anb. træklast beton C20/25, kN 1,20 Anb. træklast tegl , kN 2,00 Anb. Træklast hultegl 0,90 Træklast hultegl, kN 2,0 Tværlast beton C20/25, kN 3,20 Materiale Stål/Polyamid Korrosionsklasse C4 Overfladebehandling C1000 Db-nr 2423186 Antal 25 Betegnelse Facadedybel KPH Plus 8x80/10 SW10/T30 C4 EAN 7319610100165	Download billede Art.nr. PDF Del via e-mail
▼	9207611	8	1,2	8x100	8	30	25
Tekniske data	Art. Nr. 9207611 Diameter, mm 8 Træklast ikke-revnet C20/25, kN, kN 1,2 Dimension 8x100 BorØ, mm 8 Maks montering, tfix, mm 30 Længde, L, mm 100 Træklast tegl, kN 3,2 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 9 Anb. træklast beton C20/25, kN 1,20 Anb. træklast tegl , kN 2,00 Anb. Træklast hultegl 0,90 Tværlast beton C20/25, kN 3,20 Træklast hultegl, kN 2,0 Materiale Stål/Polyamid Korrosionsklasse C4 Overfladebehandling C1000 Db-nr 2423187 Antal 25 Betegnelse Facadedybel KPH Plus 8x100/30 SW10/T30 C4 EAN 7319610100172	Download billede Art.nr. PDF Del via e-mail
▼	9207621	8	1,2	8x120	8	50	25
Tekniske data	Art. Nr. 9207621 Diameter, mm 8 Træklast ikke-revnet C20/25, kN, kN 1,2 Dimension 8x120 BorØ, mm 8 Maks montering, tfix, mm 50 Længde, L, mm 120 Træklast tegl, kN 3,2 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 9 Anb. træklast beton C20/25, kN 1,20 Anb. træklast tegl , kN 2,00 Anb. Træklast hultegl 0,90 Tværlast beton C20/25, kN 3,20 Træklast hultegl, kN 2,0 Materiale Stål/Polyamid Korrosionsklasse C4 Overfladebehandling C1000 Db-nr 2423188 Antal 25 Betegnelse Facadedybel KPH Plus 8x120/50 SW10/T30 C4 EAN 7319610100189	Download billede Art.nr. PDF Del via e-mail
▼	9207631	8	1,2	8x140	8	70	25
Tekniske data	Art. Nr. 9207631 Diameter, mm 8 Træklast ikke-revnet C20/25, kN, kN 1,2 Dimension 8x140 BorØ, mm 8 Maks montering, tfix, mm 70 Længde, L, mm 140 Træklast tegl, kN 3,2 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 9 Anb. træklast beton C20/25, kN 1,20 Anb. træklast tegl , kN 2,00 Anb. Træklast hultegl 0,90 Tværlast beton C20/25, kN 3,20 Træklast hultegl, kN 2,0 Materiale Stål/Polyamid Korrosionsklasse C4 Overfladebehandling C1000 Db-nr 2423189 Antal 25 Betegnelse Facadedybel KPH Plus 8x140/70 SW10/T30 C4 EAN 7319610100196	Download billede Art.nr. PDF Del via e-mail
