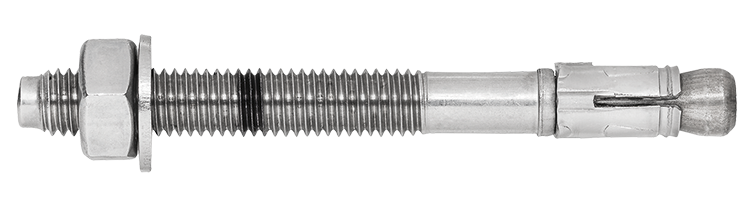

Gennemstiksanker BA-E Plus HCR

ETA-vurderet, rustfri stål A5

GEnnemstiksanker af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og ikke-revnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 14/0219 Option 1 - revnet og ikke-revnet beton. BA-E HCR - Ekstra korrosionsbestandigt rustfrit stål. BAE-E HCR gennemstiksanker er et momentspændt anker til brug i revnet og ikke-revnet beton samt til montage i homogene grundmaterialer som helmursten (dog max M8) og natursten. BAE-E HCR er velegnet til brug under aggressive forhold, i et kloridmiljø eller i konstant kontakt med saltvand (f.eks. kemisk teknisk industri, tunneller og svømmebassiner osv.).

Materiale: Rostfritt stål A5

Miljø: Til udendørs brug

Egenskaber: Møtrik og skive

Monteringsvejledning

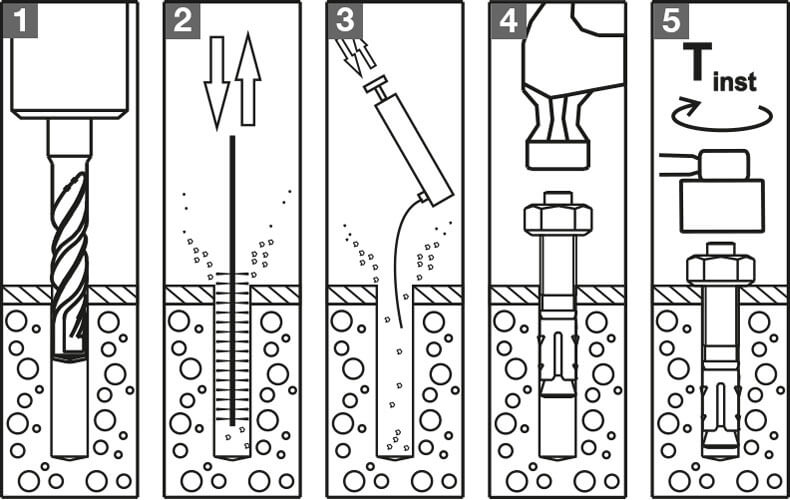

1) Bor med det angivne bor som vist på produktdatabladet 2) Børst hullet rent 3) Blæs med en udblæsningspumpe, gentag trin 2 og 3 indtil hullet er fri for støv 4) Slå ankeret ind 5) Spænd ankeret med anbefalet tilspændingsmoment.

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

EJOT-Gennemstiksankre_2024_DK

ETA 16/0934

DoP-EJOT 4-031-160934-2022_01

EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades

Produktblad

Gennemstiksanker BA-E Plus HCR.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	9650006310	2423347	8x75	8	M8	75	50

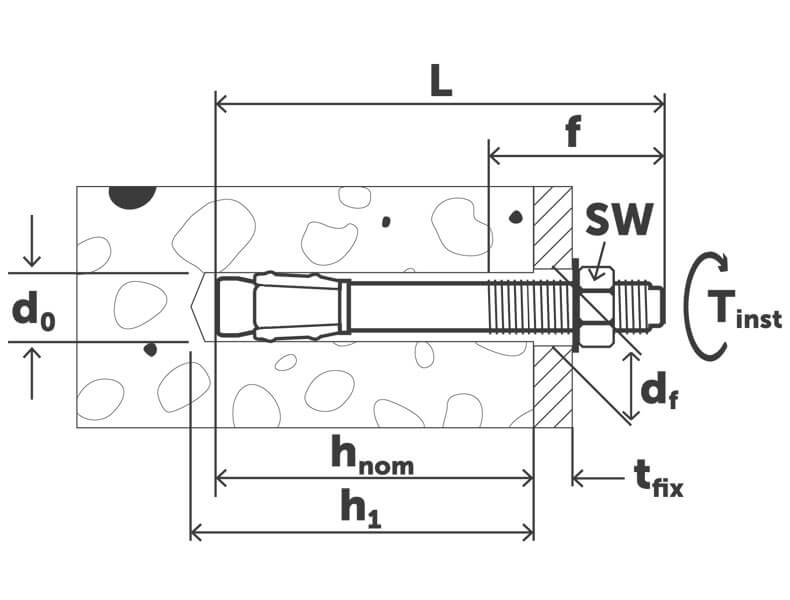

Tekniske data	Art. Nr. 9650006310 Db-nr 2423347 Dimension 8x75 Bor Ø, mm 8 Diameter, mm M8 Længde, L, mm 75 Montagetop 13 Max samling, tfix, mm 23/10 Min. boredybde, h1, mm 47/60 Min. sættedybde, hnom, mm 53 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Tiltrækningsmoment, Tinst, Nm 20 Gevindlængde , f, mm 35 Anbefalet belastning, kN 4,1 Effektiv monteringsdybde, hef, mm 48 Materiale Rustfrit A5 syrefast Korrosivitetsklasse CX ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Antal 50 Betegnelse Gennemstiksanker BA-E-Plus HCR 8x75/23/10 ETA EAN 4061245080802	Download billede Art.nr. PDF Del via e-mail
▼	9650006323	2423349	10x72	10	72	17	40
Tekniske data	Art. Nr. 9650006323 Db-nr 2423349 Dimension 10x72 Bor Ø, mm 10 Længde, L, mm 72 Montagetop 17 Max samling, tfix, mm 10 Min. boredybde, h1, mm 55 Min. sættedybde, hnom, mm 48 Min. materialetykkelse, hmin, mm 120 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 20 Effektiv monteringsdybde, hef, mm 40 Anbefalet belastning, kN 4,1 Gevindlængde , f, mm 27 Materiale Rustfrit A5 syrefast Korrosivitetsklasse CX ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Antal 40 Betegnelse Gennemstiksanker BA-E-Plus HCR 10x72/10/- EAN 4061245077802	Download billede Art.nr. PDF Del via e-mail
▼	9650006327	2423348	10x112	10	M8	112	25
Tekniske data	Art. Nr. 9650006327 Db-nr 2423348 Dimension 10x112 Bor Ø, mm 10 Diameter, mm M8 Længde, L, mm 112 Montagetop 17 Max samling, tfix, mm 50/30 Min. boredybde, h1, mm 55/75 Min. sættedybde, hnom, mm 48/68 Min. materialetykkelse, hmin, mm 120 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 45 Gevindlængde , f, mm 67 Anbefalet belastning, kN 4,3/5,7 Effektiv monteringsdybde, hef, mm 40/60 Materiale Rustfrit A5 syrefast Korrosivitetsklasse CX ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Antal 25 Betegnelse Gennemstiksanker BA-E-Plus HCR 10x112/50/30 EAN 4061245043500	Download billede Art.nr. PDF Del via e-mail
