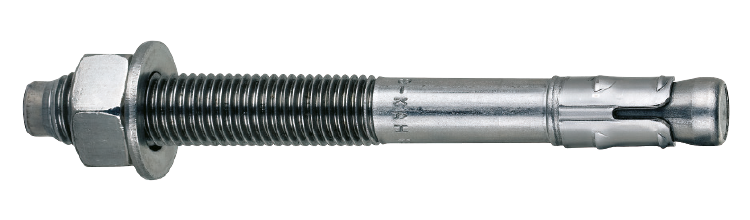

Gennemstiksanker BA-F

ETA-vurderet expander rustfri stål A4

Ekspansionsbolt af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og urevnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 14/0219 og 19/0720 Mulighed 1 - revnet og ikke-revnet beton. Rustfri A4 til montering i krævende udendørsmiljøer og nær kysten. BA-E expander syrefast er en momentspændt expander til brug i revnet og urevnet beton. Den er også anvendelig til montage i homogene grundmaterialer som helmursten (dog max M8) og natursten.

Materiale: Syrefast stål A4
Miljø: For udendørs brug
Korrosivitetsklasse
Brandklasse
ETA-vurderet
Miljøvurdering EPD
Stålprofil på beton
Rustfri stål

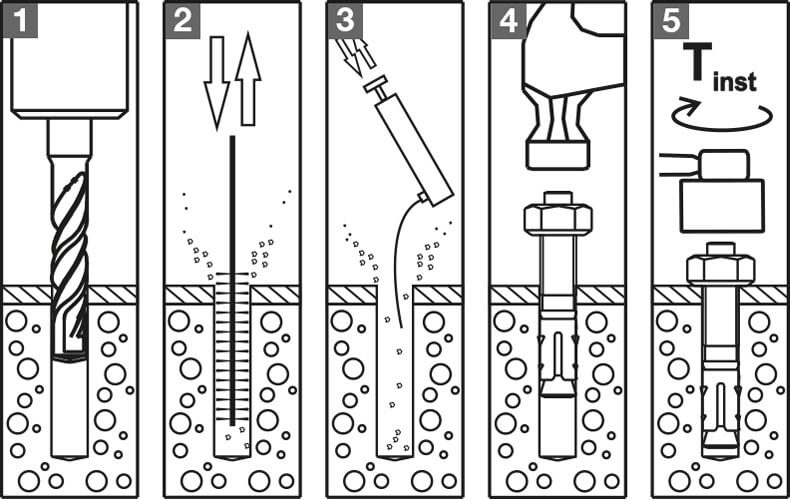

Monteringsvejledning

1) Borra med angiven borr på produktdatan 2) Borsta rent hålet 3) Blås med utblåsningspump, repetera steg 2 och 3 tills hålet är fritt från damm 4) Slå in expandern 5) Dra åt expandern med rekommenderat åtdragningsmoment

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

Produktblad

Gennemstiksanker BA-F.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm SW/Bittrack Antal
9658004100 6x40 6 M6 40 10 150
Installasjonsparametere
Art. Nr.
9658004100
Dimension
6x40
Bor Ø, mm
6
Diameter, mm
M6
Længde, L, mm
40
SW/Bittrack
10
Max samling, tfix, mm
2
Min. boredybde, h1, mm
35
Min. sættedybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
7
Gevindlængde , f, mm
18
Udtræksværdi, kN
1,6
Forskydningskraft , kN
1,5
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
150
Betegnelse
Ekspansionsbolt BA-E 6x40 A4 ETA
EAN
7319610066027
Billede af Ekspansionsbolt BA-E 6x40 A4 ETA
Download billede
Art.nr. PDF
9658004102 6x65 6 M6 65 10 100
Installasjonsparametere
Art. Nr.
9658004102
Dimension
6x65
Bor Ø, mm
6
Diameter, mm
M6
Længde, L, mm
65
SW/Bittrack
10
Max samling, tfix, mm
15
Min. boredybde, h1, mm
50
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
7
Gevindlængde , f, mm
28
Udtræksværdi, kN
1,8
Forskydningskraft , kN
1,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
100
Betegnelse
Ekspansionsbolt BA-E 6x65/15 A4 ETA
EAN
7319610066034
Billede af Ekspansionsbolt BA-E 6x65/15 A4 ETA
Download billede
Art.nr. PDF
9658004110 8x50 8 M8 52 13 100
Installasjonsparametere
Art. Nr.
9658004110
Dimension
8x50
Bor Ø, mm
8
Diameter, mm
M8
Længde, L, mm
52
SW/Bittrack
13
Max samling, tfix, mm
2
Min. boredybde, h1, mm
45
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
18
Gevindlængde , f, mm
23
Udtræksværdi, kN
2,6
Forskydningskraft , kN
5,1
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Antal
100
Betegnelse
Ekspansionsbolt BA-E 8x50 ETA
EAN
7319610066041
Billede af Ekspansionsbolt BA-E 8x50 ETA
Download billede
Art.nr. PDF
9658004130 10x60 10 M10 62 17 50
Installasjonsparametere
Art. Nr.
9658004130
Dimension
10x60
Bor Ø, mm
10
Diameter, mm
M10
Længde, L, mm
62
SW/Bittrack
17
Max samling, tfix, mm
3
Min. boredybde, h1, mm
50
Min. sættedybde, hnom, mm
40
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
30
Gevindlængde , f, mm
26
Udtræksværdi, kN
3,5
Forskydningskraft , kN
5,9
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
-
Antal
50
Betegnelse
Ekspansionsbolt BA-E-10x60/3 A4
EAN
7319610067482
Billede af Ekspansionsbolt BA-E-10x60/3 A4
Download billede
Art.nr. PDF
9658005152 12x118 12 M12 118 19 20
Installasjonsparametere
Art. Nr.
9658005152
Dimension
12x118
Bor Ø, mm
12
Diameter, mm
M12
Længde, L, mm
118
SW/Bittrack
19
Max samling, tfix, mm
20
Min. boredybde, h1, mm
90
Min. sættedybde, hnom, mm
81
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
70
Gevindlængde , f, mm
68
Udtræksværdi, kN
7,9
Forskydningskraft , kN
11,9
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-014-140219-2020, ETA-14/0219
Antal
20
Betegnelse
Ekspansionsbolt BA-E-12x118/20 A4 ETA
EAN
7319610071076
Billede af Ekspansionsbolt BA-E-12x118/20 A4 ETA
Download billede
Art.nr. PDF
9658004180 20x170 20 M20 170 30 5
Installasjonsparametere
Art. Nr.
9658004180
Dimension
20x170
Bor Ø, mm
20
Diameter, mm
M20
Længde, L, mm
170
SW/Bittrack
30
Max samling, tfix, mm
20
Min. boredybde, h1, mm
135
Min. sættedybde, hnom, mm
125
Min. materialetykkelse, hmin, mm
180
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
240
Gevindlængde , f, mm
55
Udtræksværdi, kN
19,8
Forskydningskraft , kN
26
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
-
Antal
5
Betegnelse
Ekspansionsbolt BA-E-20x170/20 A4
EAN
7319610066058
Billede af Ekspansionsbolt BA-E-20x170/20 A4
Download billede
Art.nr. PDF
9658004182 20x220 20 M20 220 30 5
Installasjonsparametere
Art. Nr.
9658004182
Dimension
20x220
Bor Ø, mm
20
Diameter, mm
M20
Længde, L, mm
220
SW/Bittrack
30
Max samling, tfix, mm
70
Min. boredybde, h1, mm
135
Min. sættedybde, hnom, mm
125
Min. materialetykkelse, hmin, mm
180
Afstandshul Ø, df, mm
22
Tiltrækningsmoment, Tinst, Nm
240
Gevindlængde , f, mm
55
Udtræksværdi, kN
19,8
Forskydningskraft , kN
26
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
-
Antal
5
Betegnelse
Ekspansionsbolt BA-E-20x220/70 A4
EAN
7319610066065
Billede af Ekspansionsbolt BA-E-20x220/70 A4
Download billede
