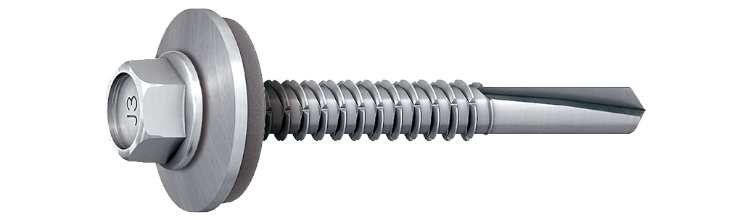

Selvborende pladeskrue JT3-12

Til varmvalset stå max 12 mm, Rustfri A2

JT3 er en bore- og gevindpressende skrue i rustfrit stål til udvendig fastgørelse af byggeplade til letvægtsbjælke, stålbjælke og træ. JT3 er unik med sit hærdede stålbor, homogent forenet med skrueskaftet i rustfrit stål. Det gør det muligt at kombinere kravene til rustfrit materiale til udendørsmiljøet og hurtig, effektiv montage uden forboring. Tætningsskiven, der tætner effektivt mod pladen, gør skruen helt perfekt. Skrue, der sænker webstedsomkostningerne (PPK).

Materiale: Rustfrit stål A2
Miljø: For udendørs brug
Opptreden: Sekskantet hoved med flange. skive med EPDM gummipakning.
Korrosivitetsklasse
Rustfri stål
Miljøvurdering EPD
Lavprofilplade på stål
Sandwichpanel på stål

Monteringsvejledning

Använd skruvdragare med djupanslag och varvtal max 1300r/m under idragningen.

Dokument

Produktblad

Selvborende pladeskrue JT3-12.pdf
Art. Nr. Dimension Diameter, mm Længde, L, mm Skive Ø, dk, mm Borkap., mm Antal
3595611311 5,5x40 5,5 40 E16 4-12 500
Installasjonsparametere
Art. Nr.
3595611311
Dimension
5,5x40
Diameter, mm
5,5
Længde, L, mm
40
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
0-11
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Super-Saphir JT3-12-5,5x40 E16, borrkap. 12 mm
EAN
4061245015187
Billede af Super-Saphir JT3-12-5,5x40 E16, borrkap. 12 mm
Last ned bilde
Artikkelark
3595811311 5,5x58 5,5 58 E16 4-12 250
Installasjonsparametere
Art. Nr.
3595811311
Dimension
5,5x58
Diameter, mm
5,5
Længde, L, mm
58
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
0-31
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
250
Betegnelse
Super-Saphir JT3-12-5,5x58 E16, borrkap. 12mm
EAN
4061245015132
Billede af Super-Saphir JT3-12-5,5x58 E16, borrkap. 12mm
Last ned bilde
Artikkelark
3595011311 5,5x78 5,5 78 E16 4-12 250
Installasjonsparametere
Art. Nr.
3595011311
Dimension
5,5x78
Diameter, mm
5,5
Længde, L, mm
78
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
20-51
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
250
Betegnelse
Super-Saphir JT3-12-5,5x78 E16, borrkap. 12mm
EAN
4061245015316
Billede af Super-Saphir JT3-12-5,5x78 E16, borrkap. 12mm
Last ned bilde
Artikkelark
3595111311 5,5x98 5,5 98 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595111311
Dimension
5,5x98
Diameter, mm
5,5
Længde, L, mm
98
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
40-71
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x98 E16, borrkap. 12mm
EAN
4061245015286
Billede af Super-Saphir JT3-12-5,5x98 E16, borrkap. 12mm
Last ned bilde
Artikkelark
3595211311 5,5x118 5,5 118 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595211311
Dimension
5,5x118
Diameter, mm
5,5
Længde, L, mm
118
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
60-91
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x118 E16 borrkap. 12mm
EAN
4061245015262
Billede af Super-Saphir JT3-12-5,5x118 E16 borrkap. 12mm
Last ned bilde
Artikkelark
3595311311 5,5x138 5,5 138 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595311311
Dimension
5,5x138
Diameter, mm
5,5
Længde, L, mm
138
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
80-111
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x138 E16 borrkap. 12mm
EAN
4061245015248
Billede af Super-Saphir JT3-12-5,5x138 E16 borrkap. 12mm
Last ned bilde
Artikkelark
3595411311 5,5x158 5,5 158 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595411311
Dimension
5,5x158
Diameter, mm
5,5
Længde, L, mm
158
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
100-131
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x158 E16 borrkap. 12mm
EAN
4061245015224
Billede af Super-Saphir JT3-12-5,5x158 E16 borrkap. 12mm
Last ned bilde
Artikkelark
3595511311 5,5x178 5,5 178 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595511311
Dimension
5,5x178
Diameter, mm
5,5
Længde, L, mm
178
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
120-151
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x178 E16 borrkap. 12mm
EAN
4061245015217
Billede af Super-Saphir JT3-12-5,5x178 E16 borrkap. 12mm
Last ned bilde
Artikkelark
3595711311 5,5x198 5,5 198 E16 4-12 100
Installasjonsparametere
Art. Nr.
3595711311
Dimension
5,5x198
Diameter, mm
5,5
Længde, L, mm
198
Skive Ø, dk, mm
E16
Borkap., mm
4-12
SW/Bittrack
8
Klemme længde, mm
140-171
Vedholdenhed, kN
T10
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
100
Betegnelse
Super-Saphir JT3-12-5,5x198 E16 borrkap. 12mm
EAN
4061245015156
Billede af Super-Saphir JT3-12-5,5x198 E16 borrkap. 12mm
Last ned bilde
Artikkelark
