Blindnittemøtrik ST fladt hoved åben

Fladt hoved åbent

Med en enkel og hurtig montering giver Blind nittemøtrik et stærkt møtrikgevind i tynde materialer i både stål og aluminium.

Blindnittemøtrikken monteres blindt fra den ene side, hvilket gør den ideel til brug i lukkede profiler som rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen. Ingen fordybning er nødvendig for at opnå en glat overflade.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For indendørs brug
Egenskaber: Undersænket hoved, åben
Korrosionsklasse
Blindnittemøtrik åben

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Blindnittemøtrik ST fladt hoved åben.pdf
Art. Nr. Db-nr Hoved Ø, mm, dk, mm Hul Ø, mm Materiale Overfladebehandling Antal
460370 2456194 7 5 Stål Elforzinket 500
Tekniske data
Art. Nr.
460370
Db-nr
2456194
Hoved Ø, mm, dk, mm
7
Hul Ø, mm
5
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M3
Klemmelængde, mm
0,3-1,8
Korrosionsklasse
C1
HulØ
5
Grooved
-
Trækkraft, kN
4,30
Type
M3C
Hoved Ø
7,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/C M3 fladt hoved åben
EAN
7319614603709
Billede af Blindnittemøtrik FTT/C M3 fladt hoved åben
Download billede
Art.nr. PDF
460371 2456195 7 5 Stål Elforzinket 500
Tekniske data
Art. Nr.
460371
Db-nr
2456195
Hoved Ø, mm, dk, mm
7
Hul Ø, mm
5
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M3
Klemmelængde, mm
1,8-3,0
Korrosionsklasse
C1
HulØ
5
Grooved
-
Trækkraft, kN
4,30
Type
M3L
Hoved Ø
7,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/L M3 fladt hoved åben
EAN
7319614603716

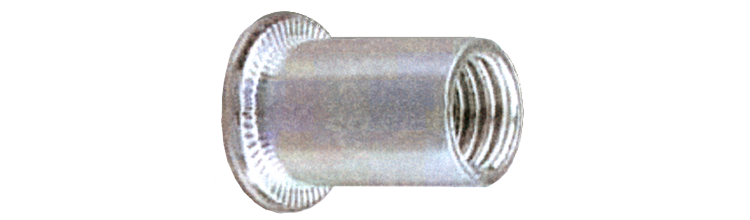

Billede af Blindnittemøtrik FTT/L M3 fladt hoved åben
Download billede
Art.nr. PDF
460372 2456196 9 6 Stål Elforzinket 500
Tekniske data
Art. Nr.
460372
Db-nr
2456196
Hoved Ø, mm, dk, mm
9
Hul Ø, mm
6
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M4
Klemmelængde, mm
0,3-2,5
Korrosionsklasse
C1
HulØ
6
Grooved
Ja
Trækkraft, kN
7,30
Type
M4C
Hoved Ø
9,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/C M4 fladt hoved åben
EAN
7319614603723
Billede af Blindnittemøtrik FTT/C M4 fladt hoved åben
Download billede
Art.nr. PDF
460373 2456197 9 6 Stål Elforzinket 500
Tekniske data
Art. Nr.
460373
Db-nr
2456197
Hoved Ø, mm, dk, mm
9
Hul Ø, mm
6
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M4
Klemmelængde, mm
2,5-4,0
Korrosionsklasse
C1
HulØ
6
Grooved
Ja
Trækkraft, kN
7,30
Type
M4L
Hoved Ø
9,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/L M4 fladt hoved åben
EAN
7319614603730
Billede af Blindnittemøtrik FTT/L M4 fladt hoved åben
Download billede
Art.nr. PDF
460374 2456198 10 7 Stål Elforzinket 500
Tekniske data
Art. Nr.
460374
Db-nr
2456198
Hoved Ø, mm, dk, mm
10
Hul Ø, mm
7
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M5
Klemmelængde, mm
0,5-3,0
Korrosionsklasse
C1
HulØ
7
Grooved
Ja
Trækkraft, kN
11,40
Type
M5C
Hoved Ø
10,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/C M5 fladt hoved åben
EAN
7319614603747
Billede af Blindnittemøtrik FTT/C M5 fladt hoved åben
Download billede
Art.nr. PDF
460375 2456199 10 7 Stål Elforzinket 500
Tekniske data
Art. Nr.
460375
Db-nr
2456199
Hoved Ø, mm, dk, mm
10
Hul Ø, mm
7
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M5
Klemmelængde, mm
3,0-5,0
Korrosionsklasse
C1
HulØ
7
Grooved
Ja
Trækkraft, kN
11,40
Type
M5L
Hoved Ø
10,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/L M5 fladt hoved åben
EAN
7319614603754
Billede af Blindnittemøtrik FTT/L M5 fladt hoved åben
Download billede
Art.nr. PDF
460376 2456200 12 9 Stål Elforzinket 500
Tekniske data
Art. Nr.
460376
Db-nr
2456200
Hoved Ø, mm, dk, mm
12
Hul Ø, mm
9
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M6
Klemmelængde, mm
0,5-3,0
Korrosionsklasse
C1
HulØ
9
Grooved
Ja
Trækkraft, kN
16,90
Type
M6C
Hoved Ø
12,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/C M6 fladt hoved åben
EAN
7319614603761
Billede af Blindnittemøtrik FTT/C M6 fladt hoved åben
Download billede
Art.nr. PDF
460378 2456201 12 9 Stål Elforzinket 500
Tekniske data
Art. Nr.
460378
Db-nr
2456201
Hoved Ø, mm, dk, mm
12
Hul Ø, mm
9
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M6
Klemmelængde, mm
3,0-5,5
Korrosionsklasse
C1
HulØ
9
Grooved
Ja
Trækkraft, kN
16,90
Type
M6L
Hoved Ø
12,0
Antal
500
Betegnelse
Blindnittemøtrik FTT/L M6 fladt hoved åben
EAN
7319614603785
Billede af Blindnittemøtrik FTT/L M6 fladt hoved åben
Download billede
Art.nr. PDF
460379 2456202 15 11 Stål Elforzinket 250
Tekniske data
Art. Nr.
460379
Db-nr
2456202
Hoved Ø, mm, dk, mm
15
Hul Ø, mm
11
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M8
Klemmelængde, mm
0,8-3,5
Korrosionsklasse
C1
HulØ
11
Grooved
Ja
Trækkraft, kN
24,20
Type
M8C
Hoved Ø
15,0
Antal
250
Betegnelse
Blindnittemøtrik FTT/C M8 fladt hoved åben
EAN
7319614603792
Billede af Blindnittemøtrik FTT/C M8 fladt hoved åben
Download billede
Art.nr. PDF
460380 2456203 15 11 Stål Elforzinket 250
Tekniske data
Art. Nr.
460380
Db-nr
2456203
Hoved Ø, mm, dk, mm
15
Hul Ø, mm
11
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M8
Klemmelængde, mm
3,5-6,0
Korrosionsklasse
C1
HulØ
11
Grooved
Ja
Trækkraft, kN
24,20
Type
M8L
Hoved Ø
15,0
Antal
250
Betegnelse
Blindnittemøtrik FTT/L M8 fladt hoved åben
EAN
7319614603808
Billede af Blindnittemøtrik FTT/L M8 fladt hoved åben
Download billede
Art.nr. PDF
460381 2456204 17 13 Stål Elforzinket 250
Tekniske data
Art. Nr.
460381
Db-nr
2456204
Hoved Ø, mm, dk, mm
17
Hul Ø, mm
13
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M10
Klemmelængde, mm
1,0-3,5
Korrosionsklasse
C1
HulØ
13
Grooved
Ja
Trækkraft, kN
31,00
Type
M10C
Hoved Ø
17,0
Antal
250
Betegnelse
Blindnittemøtrik FTT/C M10 fladt hoved åben
EAN
7319614603815
Billede af Blindnittemøtrik FTT/C M10 fladt hoved åben
Download billede
Art.nr. PDF
460382 2456205 17 13 Stål Elforzinket 250
Tekniske data
Art. Nr.
460382
Db-nr
2456205
Hoved Ø, mm, dk, mm
17
Hul Ø, mm
13
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M10
Klemmelængde, mm
3,5-6,0
Korrosionsklasse
C1
HulØ
13
Grooved
Ja
Trækkraft, kN
31,00
Type
M10L
Hoved Ø
17,0
Antal
250
Betegnelse
Blindnittemøtrik FTT/L M10 fladt hoved åben
EAN
7319614603822
Billede af Blindnittemøtrik FTT/L M10 fladt hoved åben
Download billede
Art.nr. PDF
460383 2456206 23 16 Stål Elforzinket 200
Tekniske data
Art. Nr.
460383
Db-nr
2456206
Hoved Ø, mm, dk, mm
23
Hul Ø, mm
16
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M12
Klemmelængde, mm
1,0-4,0
Korrosionsklasse
C1
HulØ
16
Grooved
-
Trækkraft, kN
47,50
Type
M12C
Hoved Ø
23,0
Antal
200
Betegnelse
Blindnittemøtrik FTT/C M12 fladt hoved åben
EAN
7319614603839
Billede af Blindnittemøtrik FTT/C M12 fladt hoved åben
Download billede
Art.nr. PDF
460384 2456207 23 16 Stål Elforzinket 200
Tekniske data
Art. Nr.
460384
Db-nr
2456207
Hoved Ø, mm, dk, mm
23
Hul Ø, mm
16
Materiale
Stål
Overfladebehandling
Elforzinket
GevindØ, mm
M12
Klemmelængde, mm
4,0-7,0
Korrosionsklasse
C1
HulØ
16
Grooved
-
Trækkraft, kN
47,50
Type
M12L
Hoved Ø
23,0
Antal
200
Betegnelse
Blindnittemøtrik FTT/L M12 fladt hoved åben
EAN
7319614603846
Billede af Blindnittemøtrik FTT/L M12 fladt hoved åben
Download billede
Art.nr. PDF
