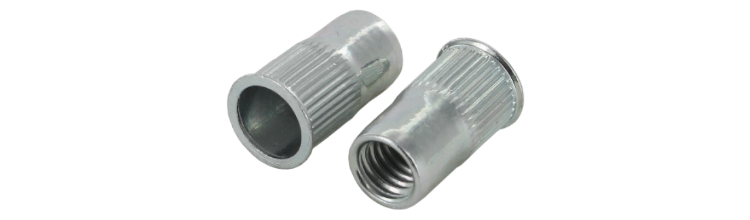

Blindnittemøtrik ST EUROSERT® åben

Fladt hoved og riller, åben

EUROSERT® er en blindnittemøtrik udviklet til europæiske standarder og designet til at forenkle montagen.

Stort fladt hoved absorberer høje aksiale kræfter. Rillerne giver ekstra vridningssikkerhed, især når de er monteret i bløde materialer, aluminium med mere.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For indendørs brug
Korrosionsklasse
Blindnittemøtrik åben

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Monteringsvejledning

Dokument

Produktblad

Blindnittemøtrik ST EUROSERT® åben.pdf
Art. Nr. GevindØ, mm Klemmelængde, mm HulØ Grooved Hoved Ø Antal
414147 M8 3,0-5,5 11 Ja 12,2 500
Tekniske data
Art. Nr.
414147
GevindØ, mm
M8
Klemmelængde, mm
3,0-5,5
HulØ
11
Grooved
Ja
Hoved Ø
12,2
Type
78060
Materiale
Stål
Korrosionsklasse
C1
Overfladebehandling
Elforzinket
Db-nr
2493722
Antal
500
Betegnelse
Blindnittemøtrik M8 60 ST FS, riller
EAN
7319614141478

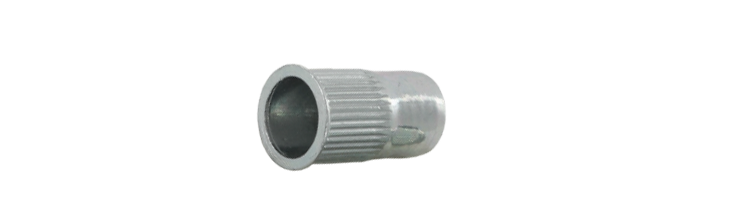

Billede af Blindnittemøtrik M8 60 ST FS, riller
Download billede
