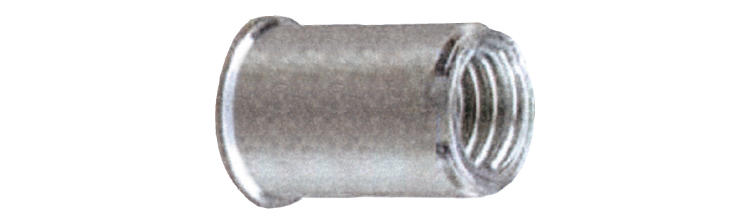

Blindnittemøtrik A2 selvskærende, åben

selvforsænkende åbent hoved

Udover enkel og hurtig montering giver Blindnittemøtrikker et stærkt møtrikgevind i tynde rustfri stålmaterialer.

Blindnittemøtrikken monteres blindt fra den ene side med hånd- eller elværktøj, hvilket gør den ideel til brug i lukkede profiler, rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen.

Materiale: Rustfrit stål A2

Miljø: For udendørs brug

Egenskaber: Selvforsænkende hoved, åben

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Dokument

Produktblad

Blindnittemøtrik A2 selvskærende, åben.pdf

	Art. Nr.	Db-nr	Hoved Ø, mm, dk, mm	Hul Ø, mm	GevindØ, mm	Materiale	Antal
▼	460425	2493731	5,5	5	M3	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460425 Db-nr 2493731 Hoved Ø, mm, dk, mm 5,5 Hul Ø, mm 5 GevindØ, mm M3 Materiale Rustfrit stål A2 Klemmelængde, mm 0,6-1,5 Korrosionsklasse C4 HulØ 5 Grooved - Hoved Ø 5,5 Trækkraft, kN 8,20 Trækkraft, kN 1,00 Type M3 Antal 200 Betegnelse Blindnittemøtrik FTR M3 A2 FS åben EAN 7319614604256	Download billede Art.nr. PDF Del via e-mail
▼	460426	2455851	6,8	6	M4	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460426 Db-nr 2455851 Hoved Ø, mm, dk, mm 6,8 Hul Ø, mm 6 GevindØ, mm M4 Materiale Rustfrit stål A2 Klemmelængde, mm 0,5-1,5 Korrosionsklasse C4 HulØ 6 Grooved Ja Hoved Ø 6,8 Trækkraft, kN 9,20 Trækkraft, kN 2,00 Type M4 Antal 200 Betegnelse Blindnittemøtrik FTR M4 A2 FS åben EAN 7319614604263	Download billede Art.nr. PDF Del via e-mail
▼	460427	2455852	8	7	M5	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460427 Db-nr 2455852 Hoved Ø, mm, dk, mm 8 Hul Ø, mm 7 GevindØ, mm M5 Materiale Rustfrit stål A2 Klemmelængde, mm 0,5-2,0 Korrosionsklasse C4 HulØ 7 Grooved Ja Hoved Ø 8,0 Trækkraft, kN 12,00 Trækkraft, kN 2,70 Type M5 Antal 200 Betegnelse Blindnittemøtrik FTR M5 A2 FS åben EAN 7319614604270	Download billede Art.nr. PDF Del via e-mail
▼	460428	2455853	10	9	M6	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460428 Db-nr 2455853 Hoved Ø, mm, dk, mm 10 Hul Ø, mm 9 GevindØ, mm M6 Materiale Rustfrit stål A2 Klemmelængde, mm 0,5-2,0 Korrosionsklasse C4 HulØ 9 Grooved Ja Hoved Ø 10,0 Trækkraft, kN 18,30 Trækkraft, kN 2,90 Type M6 Antal 200 Betegnelse Blindnittemøtrik FTR M6 A2 FS åben EAN 7319614604287	Download billede Art.nr. PDF Del via e-mail
▼	460429	2455854	12	11	M8	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460429 Db-nr 2455854 Hoved Ø, mm, dk, mm 12 Hul Ø, mm 11 GevindØ, mm M8 Materiale Rustfrit stål A2 Klemmelængde, mm 1,0-2,5 Korrosionsklasse C4 HulØ 11 Grooved Ja Hoved Ø 12,0 Trækkraft, kN 24,20 Trækkraft, kN 3,20 Type M8 Antal 200 Betegnelse Blindnittemøtrik FTR M8 A2 FS åben EAN 7319614604294	Download billede Art.nr. PDF Del via e-mail
▼	460430	2455856	14,5	13	M10	Rustfrit stål A2	200
Tekniske data	Art. Nr. 460430 Db-nr 2455856 Hoved Ø, mm, dk, mm 14,5 Hul Ø, mm 13 GevindØ, mm M10 Materiale Rustfrit stål A2 Klemmelængde, mm 1,0-3,5 Korrosionsklasse C4 HulØ 13 Grooved - Hoved Ø 14,5 Trækkraft, kN 33,90 Trækkraft, kN 4,20 Type M10 Antal 200 Betegnelse Blindnittemøtrik FTR M10 A2 FS åben EAN 7319614604300	Download billede Art.nr. PDF Del via e-mail
