Blindnittemøtrik A2 fladt hoved åben

Fladt hoved åbent

Udover enkel og hurtig montering giver Blindnittemøtrikker et stærkt møtrikgevind i tynde rustfri stålmaterialer.

Blindnittemøtrikken monteres blindt fra den ene side med hånd- eller elværktøj, hvilket gør den ideel til brug i lukkede profiler, rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen.

Materiale: Rustfrit stål A2

Miljø: For udendørs brug

Egenskaber: Fladt hoved, åben

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Dokument

Produktblad

Blindnittemøtrik A2 fladt hoved åben.pdf

	Art. Nr.	Hul Ø, mm	GevindØ, mm	Klemmelængde, mm	HulØ	Grooved	Antal
▼	460410	5	M3	0,3-1,0	5	-	200
Tekniske data	Art. Nr. 460410 Hul Ø, mm 5 GevindØ, mm M3 Klemmelængde, mm 0,3-1,0 HulØ 5 Grooved - Hoved Ø 7,0 Type M3C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2491287 Antal 200 Betegnelse Blindnittemøtrik FTT/C M3 A2 fladt hoved åben EAN 7319614604102	Download billede Art.nr. PDF Del via e-mail

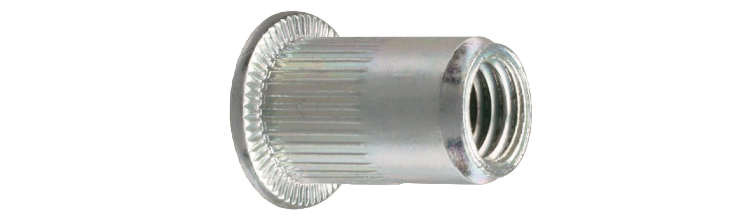

▼	460412	5	M3	2,0-3,0	5	Ja	200
Tekniske data	Art. Nr. 460412 Hul Ø, mm 5 GevindØ, mm M3 Klemmelængde, mm 2,0-3,0 HulØ 5 Grooved Ja Hoved Ø 7,0 Type M3L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2491288 Antal 200 Betegnelse Blindnittemøtrik FTT/L M3 A2 fladt hoved åben EAN 7319614604126	Download billede Art.nr. PDF Del via e-mail
▼	460413	6	M4	0,3-2,5	6	Ja	200
Tekniske data	Art. Nr. 460413 Hul Ø, mm 6 GevindØ, mm M4 Klemmelængde, mm 0,3-2,5 HulØ 6 Grooved Ja Hoved Ø 9,0 Type M4C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2456221 Antal 200 Betegnelse Blindnittemøtrik FTT/C M4 A2 fladt hoved åben EAN 7319614604133	Download billede Art.nr. PDF Del via e-mail
▼	460414	6	M4	2,5-4,0	6	-	200
Tekniske data	Art. Nr. 460414 Hul Ø, mm 6 GevindØ, mm M4 Klemmelængde, mm 2,5-4,0 HulØ 6 Grooved - Hoved Ø 9,0 Type M4L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2456222 Antal 200 Betegnelse Blindnittemøtrik FTT/L M4 A2 fladt hoved åben EAN 7319614604140	Download billede Art.nr. PDF Del via e-mail
▼	460415	7	M5	0,5-3,0	7	Ja	200
Tekniske data	Art. Nr. 460415 Hul Ø, mm 7 GevindØ, mm M5 Klemmelængde, mm 0,5-3,0 HulØ 7 Grooved Ja Hoved Ø 10,0 Type M5C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2456223 Antal 200 Betegnelse Blindnittemøtrik FTT/C M5 A2 fladt hoved åben EAN 7319614604157	Download billede Art.nr. PDF Del via e-mail

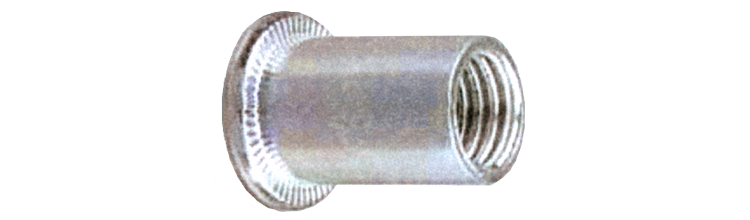

▼	460416	7	M5	3,0-5,0	7	-	200
Tekniske data	Art. Nr. 460416 Hul Ø, mm 7 GevindØ, mm M5 Klemmelængde, mm 3,0-5,0 HulØ 7 Grooved - Hoved Ø 10,0 Type M5L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2491289 Antal 200 Betegnelse Blindnittemøtrik FTT/L M5 A2 fladt hoved åben EAN 7319614604164	Download billede Art.nr. PDF Del via e-mail
▼	460417	9	M6	0,5-3,0	9	Ja	200
Tekniske data	Art. Nr. 460417 Hul Ø, mm 9 GevindØ, mm M6 Klemmelængde, mm 0,5-3,0 HulØ 9 Grooved Ja Hoved Ø 12,0 Type M6C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2456224 Antal 200 Betegnelse Blindnittemøtrik FTT/C M6 A2 fladt hoved åben EAN 7319614604171	Download billede Art.nr. PDF Del via e-mail
▼	460418	9	M6	3,0-5,5	9	Ja	200
Tekniske data	Art. Nr. 460418 Hul Ø, mm 9 GevindØ, mm M6 Klemmelængde, mm 3,0-5,5 HulØ 9 Grooved Ja Hoved Ø 12,0 Type M6L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2456225 Antal 200 Betegnelse Blindnittemøtrik FTT/L M6 A2 fladt hoved åben EAN 7319614604188	Download billede Art.nr. PDF Del via e-mail
▼	460419	11	M8	0,8-3,5	11	Ja	200
Tekniske data	Art. Nr. 460419 Hul Ø, mm 11 GevindØ, mm M8 Klemmelængde, mm 0,8-3,5 HulØ 11 Grooved Ja Hoved Ø 15,0 Type M8C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2455849 Antal 200 Betegnelse Blindnittemøtrik FTT/C M8 A2 fladt hoved åben EAN 7319614604195	Download billede Art.nr. PDF Del via e-mail
▼	460420	11	M8	3,5-6,0	11	Ja	200
Tekniske data	Art. Nr. 460420 Hul Ø, mm 11 GevindØ, mm M8 Klemmelængde, mm 3,5-6,0 HulØ 11 Grooved Ja Hoved Ø 15,0 Type M8L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2455850 Antal 200 Betegnelse Blindnittemøtrik FTT/L M8 A2 fladt hoved åben EAN 7319614604201	Download billede Art.nr. PDF Del via e-mail
▼	460421	13	M10	1,0-3,5	13	Ja	200
Tekniske data	Art. Nr. 460421 Hul Ø, mm 13 GevindØ, mm M10 Klemmelængde, mm 1,0-3,5 HulØ 13 Grooved Ja Hoved Ø 17,0 Type M10C Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2491290 Antal 200 Betegnelse Blindnittemøtrik FTT/C M10 A2 fladt hoved åben EAN 7319614604218	Download billede Art.nr. PDF Del via e-mail
▼	460422	13	M10	3,5-6,0	13	Ja	200
Tekniske data	Art. Nr. 460422 Hul Ø, mm 13 GevindØ, mm M10 Klemmelængde, mm 3,5-6,0 HulØ 13 Grooved Ja Hoved Ø 17,0 Type M10L Materiale Rustfrit stål A2 Korrosionsklasse C4 Db-nr 2491291 Antal 200 Betegnelse Blindnittemøtrik FTT/L M10 A2 fladt hoved åben EAN 7319614604225	Download billede Art.nr. PDF Del via e-mail
