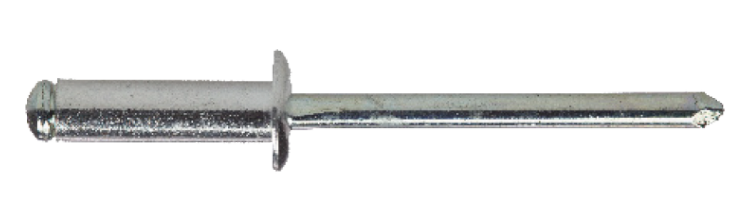

Blindnitte ST/ST panhoved

Panhoved og splint af stål

Blindnitte i stål

Lange nitter af standardtypen er beregnet til nitning i ekstra tykke materialer eller hvor konstruktionen kræver lange nitter. Nitten kan leveres i forskellige udformninger og materialer. Nitten monteres i et forboret eller udstanset hul.

Materiale: Stål/Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Panhoved og stift af stål

Monteringsvejledning

Placer nitten i værktøjet, og sæt den derefter ind i det forborede hul. Nittehovedet udvider sig og trækker nittekroppen sammen. Nitten er fuldført, når trækstangen knækker med en forudbestemt kraft.

Dokument

Produktblad

Blindnitte ST/ST panhoved.pdf

	Art. Nr.	Db-nr	Hoved Ø, mm, dk, mm	Type	Diameter, mm	Materiale	Antal
▼	131035	2445258	6	ST 3212 ST	3,2	Stål/Stål	500
Tekniske data	Art. Nr. 131035 Db-nr 2445258 Hoved Ø, mm, dk, mm 6 Type ST 3212 ST Diameter, mm 3,2 Materiale Stål/Stål Længde, L, mm 12,0 Overfladebehandling Elforzinket Klemmelængde, mm 7,0-9,0 Korrosionsklasse C1 Hoved Ø 6,0 BorØ, mm 3,3-3,4 Forskydningslast, Kn, kN 0,90 Udtrækskraft bore hul, kN, kN 1,10 Antal 500 Betegnelse Blindnitte ST 3212 ST EAN 7319611310358	Download billede Art.nr. PDF Del via e-mail
▼	131041	2445259	7,6	ST 4006 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131041 Db-nr 2445259 Hoved Ø, mm, dk, mm 7,6 Type ST 4006 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 6,0 Overfladebehandling Elforzinket Klemmelængde, mm 1,5-2,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4006 ST EAN 7319611310419	Download billede Art.nr. PDF Del via e-mail
▼	131051	2445260	7,6	ST 4008 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131051 Db-nr 2445260 Hoved Ø, mm, dk, mm 7,6 Type ST 4008 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 8,0 Overfladebehandling Elforzinket Klemmelængde, mm 2,5-4,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4008 ST EAN 7319611310518	Download billede Art.nr. PDF Del via e-mail
▼	131055	2445261	7,6	ST 4010 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131055 Db-nr 2445261 Hoved Ø, mm, dk, mm 7,6 Type ST 4010 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 10,0 Overfladebehandling Elforzinket Klemmelængde, mm 4,5-6,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4010 ST EAN 7319611310556	Download billede Art.nr. PDF Del via e-mail
▼	131061	2445262	7,6	ST 4012 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131061 Db-nr 2445262 Hoved Ø, mm, dk, mm 7,6 Type ST 4012 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 12,0 Overfladebehandling Elforzinket Klemmelængde, mm 6,5-8,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4012 ST EAN 7319611310617	Download billede Art.nr. PDF Del via e-mail
▼	131065	2445263	7,6	ST 4014 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131065 Db-nr 2445263 Hoved Ø, mm, dk, mm 7,6 Type ST 4014 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 14,0 Overfladebehandling Elforzinket Klemmelængde, mm 8,5-10,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4014 ST EAN 7319611310655	Download billede Art.nr. PDF Del via e-mail
▼	131071	2445264	7,6	ST 4016 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131071 Db-nr 2445264 Hoved Ø, mm, dk, mm 7,6 Type ST 4016 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 16,0 Overfladebehandling Elforzinket Klemmelængde, mm 10,5-12,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4016 ST EAN 7319611310716	Download billede Art.nr. PDF Del via e-mail
▼	131075	2445265	7,6	ST 4018 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131075 Db-nr 2445265 Hoved Ø, mm, dk, mm 7,6 Type ST 4018 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 18,0 Overfladebehandling Elforzinket Klemmelængde, mm 12,5-14,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4018 ST EAN 7319611310754	Download billede Art.nr. PDF Del via e-mail
▼	131085	2445266	7,6	ST 4020 ST	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 131085 Db-nr 2445266 Hoved Ø, mm, dk, mm 7,6 Type ST 4020 ST Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 20,0 Overfladebehandling Elforzinket Klemmelængde, mm 14,5-16,5 Korrosionsklasse C1 Hoved Ø 7,6 BorØ, mm 4,1-4,2 Forskydningslast, Kn, kN 1,50 Udtrækskraft bore hul, kN, kN 1,90 Antal 500 Betegnelse Blindnitte ST 4020 ST EAN 7319611310853	Download billede Art.nr. PDF Del via e-mail
▼	131081	2445267	9	ST 4808 ST	4,8	Stål/Stål	500
Tekniske data	Art. Nr. 131081 Db-nr 2445267 Hoved Ø, mm, dk, mm 9 Type ST 4808 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 8,0 Overfladebehandling Elforzinket Klemmelængde, mm 2,5-4,5 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 500 Betegnelse Blindnitte ST 4808 ST EAN 7319611310815	Download billede Art.nr. PDF Del via e-mail
▼	131091	2445268	9	ST 4810 ST	4,8	Stål/Stål	500
Tekniske data	Art. Nr. 131091 Db-nr 2445268 Hoved Ø, mm, dk, mm 9 Type ST 4810 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 10,0 Overfladebehandling Elforzinket Klemmelængde, mm 4,5-6,0 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 500 Betegnelse Blindnitte ST 4810 ST EAN 7319611310914	Download billede Art.nr. PDF Del via e-mail
▼	131100	2445269	9	ST 4812 ST	4,8	Stål/Stål	500
Tekniske data	Art. Nr. 131100 Db-nr 2445269 Hoved Ø, mm, dk, mm 9 Type ST 4812 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 12,0 Overfladebehandling Elforzinket Klemmelængde, mm 6,0-8,0 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 500 Betegnelse Blindnitte ST 4812 ST EAN 7319611311003	Download billede Art.nr. PDF Del via e-mail
▼	131111	2445270	9	ST 4814 ST	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 131111 Db-nr 2445270 Hoved Ø, mm, dk, mm 9 Type ST 4814 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 14,0 Overfladebehandling Elforzinket Klemmelængde, mm 8,0-10,0 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 250 Betegnelse Blindnitte ST 4814 ST EAN 7319611311119	Download billede Art.nr. PDF Del via e-mail
▼	131121	2445271	9	ST 4816 ST	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 131121 Db-nr 2445271 Hoved Ø, mm, dk, mm 9 Type ST 4816 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 16,0 Overfladebehandling Elforzinket Klemmelængde, mm 10,0-11,5 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 250 Betegnelse Blindnitte ST 4816 ST EAN 7319611311218	Download billede Art.nr. PDF Del via e-mail
▼	131131	2445272	9	ST 4818 ST	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 131131 Db-nr 2445272 Hoved Ø, mm, dk, mm 9 Type ST 4818 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 18,0 Overfladebehandling Elforzinket Klemmelængde, mm 11,5-13,5 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 250 Betegnelse Blindnitte ST 4818 ST EAN 7319611311317	Download billede Art.nr. PDF Del via e-mail
▼	131141	2445273	9	ST 4820 ST	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 131141 Db-nr 2445273 Hoved Ø, mm, dk, mm 9 Type ST 4820 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 20,0 Overfladebehandling Elforzinket Klemmelængde, mm 13,5-15,0 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 250 Betegnelse Blindnitte ST 4820 ST EAN 7319611311416	Download billede Art.nr. PDF Del via e-mail
▼	131151	2445274	9	ST 4824 ST	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 131151 Db-nr 2445274 Hoved Ø, mm, dk, mm 9 Type ST 4824 ST Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 24,0 Overfladebehandling Elforzinket Klemmelængde, mm 17,0-20,0 Korrosionsklasse C1 Hoved Ø 9,0 BorØ, mm 4,9-5,0 Forskydningslast, Kn, kN 2,30 Udtrækskraft bore hul, kN, kN 2,90 Antal 250 Betegnelse Blindnitte ST 4824 ST EAN 7319611311515	Download billede Art.nr. PDF Del via e-mail
▼	131211	2445275	12,5	ST 6412 ST	6,4	Stål/Stål	250
Tekniske data	Art. Nr. 131211 Db-nr 2445275 Hoved Ø, mm, dk, mm 12,5 Type ST 6412 ST Diameter, mm 6,4 Materiale Stål/Stål Længde, L, mm 12,0 Overfladebehandling Elforzinket Klemmelængde, mm 3,5-6,5 Korrosionsklasse C1 Hoved Ø 12,5 BorØ, mm 6,5-6,6 Forskydningslast, Kn, kN 4,30 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Blindnitte ST 6412 ST EAN 7319611312116	Download billede Art.nr. PDF Del via e-mail
▼	131221	2445276	12,5	ST 6415 ST	6,4	Stål/Stål	250
Tekniske data	Art. Nr. 131221 Db-nr 2445276 Hoved Ø, mm, dk, mm 12,5 Type ST 6415 ST Diameter, mm 6,4 Materiale Stål/Stål Længde, L, mm 15,0 Overfladebehandling Elforzinket Klemmelængde, mm 6,5-9,5 Korrosionsklasse C1 Hoved Ø 12,5 BorØ, mm 6,5-6,6 Forskydningslast, Kn, kN 4,30 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Blindnitte ST 6415 ST EAN 7319611312215	Download billede Art.nr. PDF Del via e-mail
▼	131231	2445277	12,5	ST 6418 ST	6,4	Stål/Stål	250
Tekniske data	Art. Nr. 131231 Db-nr 2445277 Hoved Ø, mm, dk, mm 12,5 Type ST 6418 ST Diameter, mm 6,4 Materiale Stål/Stål Længde, L, mm 18,0 Overfladebehandling Elforzinket Klemmelængde, mm 9,5-12,5 Korrosionsklasse C1 Hoved Ø 12,5 BorØ, mm 6,5-6,6 Forskydningslast, Kn, kN 4,30 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Blindnitte ST 6418 ST EAN 7319611312314	Download billede Art.nr. PDF Del via e-mail
