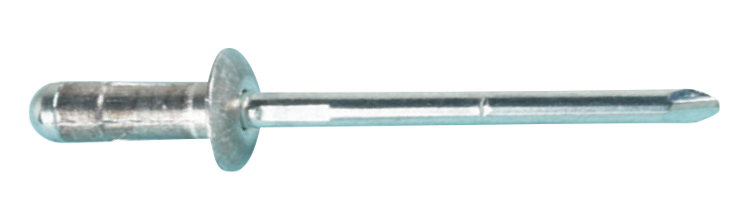

Blindnitte AL/ST AVEX multigrip

Panhoved og splint af stål

AVEX® Multigrip nitte, med panhoved i aluminium og stålstift. Bredt gribeområde og stor "blind" side gør Avex perfekt til brug i tynde plader.

AVEX®-nittens funktion giver en indkapslet splittap, der giver stærke, vibrationssikre, luft- og vandtætte samlinger. Denne kvalitetsnitter har en lang og pålidelig historie i en lang række applikationer og industrier. Anvendelser omfatter køretøjer, erhvervskøretøjer, husholdningsapparater, elektronik, elektrisk udstyr, metalkonstruktioner og opvarmning og ventilation.

Materiale: Aluminium/Stål
Overfladebehandling: Elforzinket
Egenskaber: Typebetegnelse 1661
Korrosivitetsklasse
Opfylder leed krav

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte AL/ST AVEX multigrip .pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
101011 1661-5307 3 6,7 0,8-4,3 6,5 1000
Installasjonsparametere
Art. Nr.
101011
Type
1661-5307
Diameter, mm
3
Længde, L, mm
6,7
Grip område, mm
0,8-4,3
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,1-3,3
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex 1661-5307 ALST
EAN
7319611010111
Billede af Avex 1661-5307 ALST
Download billede
Art.nr. PDF
101010 1661-5307 3 6,7 0,8-4,3 6,5 10000
Installasjonsparametere
Art. Nr.
101010
Type
1661-5307
Diameter, mm
3
Længde, L, mm
6,7
Grip område, mm
0,8-4,3
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,1-3,3
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
10000
Betegnelse
Avex 1661-5307 ALST
EAN
7319611010104
Billede af Avex 1661-5307 ALST
Download billede
Art.nr. PDF
101021 1661-0410 3,2 7,9 0,9-4,9 6,5 1000
Installasjonsparametere
Art. Nr.
101021
Type
1661-0410
Diameter, mm
3,2
Længde, L, mm
7,9
Grip område, mm
0,9-4,9
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex 1661-0410 ALST
EAN
7319611010210
Billede af Avex 1661-0410 ALST
Download billede
Art.nr. PDF
101020 1661-0410 3,2 7,9 0,9-4,9 6,5 10000
Installasjonsparametere
Art. Nr.
101020
Type
1661-0410
Diameter, mm
3,2
Længde, L, mm
7,9
Grip område, mm
0,9-4,9
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
10000
Betegnelse
Avex 1661-0410 ALST
EAN
7319611010203
Billede af Avex 1661-0410 ALST
Download billede
Art.nr. PDF
101023 1661-0412 3,2 9,6 1,2-6,3 6,5 1000
Installasjonsparametere
Art. Nr.
101023
Type
1661-0412
Diameter, mm
3,2
Længde, L, mm
9,6
Grip område, mm
1,2-6,3
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex 1661-0412 ALST
EAN
7319611010234
Billede af Avex 1661-0412 ALST
Download billede
Art.nr. PDF
101022 1661-0412 3,2 9,6 0,9-4,9 6,5 8000
Installasjonsparametere
Art. Nr.
101022
Type
1661-0412
Diameter, mm
3,2
Længde, L, mm
9,6
Grip område, mm
0,9-4,9
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
8000
Betegnelse
Avex 1661-0412 ALST
EAN
7319611010227
Billede af Avex 1661-0412 ALST
Download billede
Art.nr. PDF
101031 1661-0414 3,2 11,2 4,0-7,9 6,5 1000
Installasjonsparametere
Art. Nr.
101031
Type
1661-0414
Diameter, mm
3,2
Længde, L, mm
11,2
Grip område, mm
4,0-7,9
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex 1661-0414 ALST
EAN
7319611010319
Billede af Avex 1661-0414 ALST
Download billede
Art.nr. PDF
101030 1661-0414 3,2 11,2 4,0-7,9 6,5 8000
Installasjonsparametere
Art. Nr.
101030
Type
1661-0414
Diameter, mm
3,2
Længde, L, mm
11,2
Grip område, mm
4,0-7,9
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
8000
Betegnelse
Avex 1661-0414 ALST
EAN
7319611010302
Billede af Avex 1661-0414 ALST
Download billede
Art.nr. PDF
100981 1661-0416 3,2 13,6 5,5-9,5 6,5 500
Installasjonsparametere
Art. Nr.
100981
Type
1661-0416
Diameter, mm
3,2
Længde, L, mm
13,6
Grip område, mm
5,5-9,5
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0416 ALST
EAN
7319611009818
Billede af Avex 1661-0416 ALST
Download billede
Art.nr. PDF
100980 1661-0416 3,2 13,6 5,5-9,5 6,5 8000
Installasjonsparametere
Art. Nr.
100980
Type
1661-0416
Diameter, mm
3,2
Længde, L, mm
13,6
Grip område, mm
5,5-9,5
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
8000
Betegnelse
Avex 1661-0416 ALST
EAN
7319611009801
Billede af Avex 1661-0416 ALST
Download billede
Art.nr. PDF
101041 1661-0508 4 6,3 0,5-3,2 8 500
Installasjonsparametere
Art. Nr.
101041
Type
1661-0508
Diameter, mm
4
Længde, L, mm
6,3
Grip område, mm
0,5-3,2
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0508 ALST
EAN
7319611010418
Billede af Avex 1661-0508 ALST
Download billede
Art.nr. PDF
101040 1661-0508 4 6,3 0,5-3,2 8 7000
Installasjonsparametere
Art. Nr.
101040
Type
1661-0508
Diameter, mm
4
Længde, L, mm
6,3
Grip område, mm
0,5-3,2
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
7000
Betegnelse
Avex 1661-0508 ALST
EAN
7319611010401
Billede af Avex 1661-0508 ALST
Download billede
Art.nr. PDF
101051 1661-0512 4 9,6 1,2-6,3 8 500
Installasjonsparametere
Art. Nr.
101051
Type
1661-0512
Diameter, mm
4
Længde, L, mm
9,6
Grip område, mm
1,2-6,3
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0512 ALST
EAN
7319611010517
Billede af Avex 1661-0512 ALST
Download billede
Art.nr. PDF
101050 1661-0512 4 9,6 1,2-6,3 8 7000
Installasjonsparametere
Art. Nr.
101050
Type
1661-0512
Diameter, mm
4
Længde, L, mm
9,6
Grip område, mm
1,2-6,3
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
7000
Betegnelse
Avex 1661-0512 ALST
EAN
7319611010500
Billede af Avex 1661-0512 ALST
Download billede
Art.nr. PDF
101061 1661-0516 4 12,7 4,0-9,6 8 500
Installasjonsparametere
Art. Nr.
101061
Type
1661-0516
Diameter, mm
4
Længde, L, mm
12,7
Grip område, mm
4,0-9,6
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0516 ALST
EAN
7319611010616
Billede af Avex 1661-0516 ALST
Download billede
Art.nr. PDF
101060 1661-0516 4 12,7 4,0-9,6 8 6000
Installasjonsparametere
Art. Nr.
101060
Type
1661-0516
Diameter, mm
4
Længde, L, mm
12,7
Grip område, mm
4,0-9,6
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
6000
Betegnelse
Avex 1661-0516 ALST
EAN
7319611010609
Billede af Avex 1661-0516 ALST
Download billede
Art.nr. PDF
101071 1661-0521 4 16,7 6,4-12,7 8 500
Installasjonsparametere
Art. Nr.
101071
Type
1661-0521
Diameter, mm
4
Længde, L, mm
16,7
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0521 ALST
EAN
7319611010715
Billede af Avex 1661-0521 ALST
Download billede
Art.nr. PDF
101070 1661-0521 4 16,7 6,4-12,7 8 5000
Installasjonsparametere
Art. Nr.
101070
Type
1661-0521
Diameter, mm
4
Længde, L, mm
16,7
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
5000
Betegnelse
Avex 1661-0521 ALST
EAN
7319611010708
Billede af Avex 1661-0521 ALST
Download billede
Art.nr. PDF
101081 1661-0613 4,8 10,3 1,6-6,3 9,9 500
Installasjonsparametere
Art. Nr.
101081
Type
1661-0613
Diameter, mm
4,8
Længde, L, mm
10,3
Grip område, mm
1,6-6,3
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1661-0613 ALST
EAN
7319611010814
Billede af Avex 1661-0613 ALST
Download billede
Art.nr. PDF
101080 1661-0613 4,8 10,3 1,6-6,3 9,9 4000
Installasjonsparametere
Art. Nr.
101080
Type
1661-0613
Diameter, mm
4,8
Længde, L, mm
10,3
Grip område, mm
1,6-6,3
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex 1661-0613 ALST
EAN
7319611010807
Billede af Avex 1661-0613 ALST
Download billede
Art.nr. PDF
101091 1661-0619 4,8 15,1 4,8-11,1 9,9 250
Installasjonsparametere
Art. Nr.
101091
Type
1661-0619
Diameter, mm
4,8
Længde, L, mm
15,1
Grip område, mm
4,8-11,1
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1661-0619 ALST
EAN
7319611010913
Billede af Avex 1661-0619 ALST
Download billede
Art.nr. PDF
101090 1661-0619 4,8 15,1 4,8-11,1 9,9 4000
Installasjonsparametere
Art. Nr.
101090
Type
1661-0619
Diameter, mm
4,8
Længde, L, mm
15,1
Grip område, mm
4,8-11,1
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex 1661-0619 ALST
EAN
7319611010906
Billede af Avex 1661-0619 ALST
Download billede
Art.nr. PDF
101101 1661-0621 4,8 16,7 6,4-12,7 9,9 250
Installasjonsparametere
Art. Nr.
101101
Type
1661-0621
Diameter, mm
4,8
Længde, L, mm
16,7
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1661-0621 ALST
EAN
7319611011019
Billede af Avex 1661-0621 ALST
Download billede
Art.nr. PDF
101100 1661-0621 4,8 16,7 6,4-12,7 9,9 4000
Installasjonsparametere
Art. Nr.
101100
Type
1661-0621
Diameter, mm
4,8
Længde, L, mm
16,7
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex 1661-0621 ALST
EAN
7319611011002
Billede af Avex 1661-0621 ALST
Download billede
Art.nr. PDF
101111 1661-0631 4,8 24,5 12,7-19,8 9,9 250
Installasjonsparametere
Art. Nr.
101111
Type
1661-0631
Diameter, mm
4,8
Længde, L, mm
24,5
Grip område, mm
12,7-19,8
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1661-0631 ALST
EAN
7319611011118
Billede af Avex 1661-0631 ALST
Download billede
Art.nr. PDF
101110 1661-0631 4,8 24,5 12,7-19,8 9,9 3000
Installasjonsparametere
Art. Nr.
101110
Type
1661-0631
Diameter, mm
4,8
Længde, L, mm
24,5
Grip område, mm
12,7-19,8
Hoved Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
3000
Betegnelse
Avex 1661-0631 ALST
EAN
7319611011101
Billede af Avex 1661-0631 ALST
Download billede
Art.nr. PDF
100941 1661-6412 6,4 12 1,5-6,0 13 250
Installasjonsparametere
Art. Nr.
100941
Type
1661-6412
Diameter, mm
6,4
Længde, L, mm
12
Grip område, mm
1,5-6,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1661-6412 ALST
EAN
7319611009412
Billede af Avex 1661-6412 ALST
Download billede
Art.nr. PDF
100940 1661-6412 6,4 12 1,5-6,0 13 1500
Installasjonsparametere
Art. Nr.
100940
Type
1661-6412
Diameter, mm
6,4
Længde, L, mm
12
Grip område, mm
1,5-6,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1500
Betegnelse
Avex 1661-6412 ALST
EAN
7319611009405
Billede af Avex 1661-6412 ALST
Download billede
Art.nr. PDF
100951 1661-6415 6,4 15 4,0-9,0 13 250
Installasjonsparametere
Art. Nr.
100951
Type
1661-6415
Diameter, mm
6,4
Længde, L, mm
15
Grip område, mm
4,0-9,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1661-6415 ALST
EAN
7319611009511
Billede af Avex 1661-6415 ALST
Download billede
Art.nr. PDF
100950 1661-6415 6,4 15 4,0-9,0 13 1500
Installasjonsparametere
Art. Nr.
100950
Type
1661-6415
Diameter, mm
6,4
Længde, L, mm
15
Grip område, mm
4,0-9,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1500
Betegnelse
Avex 1661-6415 ALST
EAN
7319611009504
Billede af Avex 1661-6415 ALST
Download billede
Art.nr. PDF
100961 1661-6418 6,4 18 6,0-12,0 13 200
Installasjonsparametere
Art. Nr.
100961
Type
1661-6418
Diameter, mm
6,4
Længde, L, mm
18
Grip område, mm
6,0-12,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
200
Betegnelse
Avex 1661-6418 ALST
EAN
7319611009610
Billede af Avex 1661-6418 ALST
Download billede
Art.nr. PDF
100960 1661-6418 6,4 18 6,0-12,0 13 1200
Installasjonsparametere
Art. Nr.
100960
Type
1661-6418
Diameter, mm
6,4
Længde, L, mm
18
Grip område, mm
6,0-12,0
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,8
Udtrækskraft bore hul, kN
4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1200
Betegnelse
Avex 1661-6418 ALST
EAN
7319611009603
Billede af Avex 1661-6418 ALST
Download billede
Art.nr. PDF
