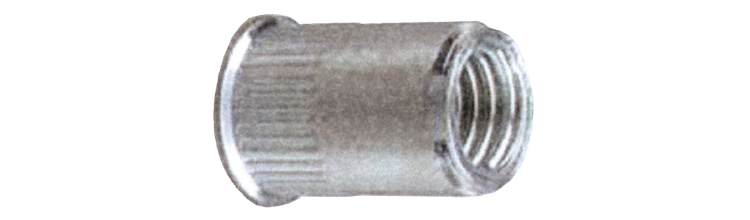

Blindnittemøtrik ST åben

Selvforsænkende åbent hoved

Udover enkel og hurtig montering giver blindnittemøtrikken et stærkt møtrikgevind i tynde materialer i både stål og aluminium.

Blindnittemøtrikken monteres blindt fra den ene side med hånd- eller elværktøj, hvilket gør den ideel til brug i lukkede profiler, rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen. FTT er udstyret med riller under hovedet, som giver ekstra sikkerhed mod vrid.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Undersænket hoved, åben

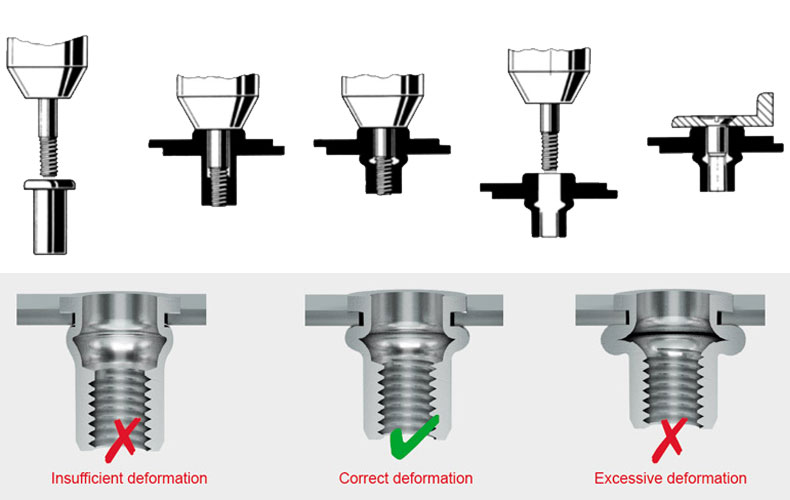

Monteringsvejledning

1) Skru blindnittemøtrikken på trækdornen, så dornen flugter med blindnittemøtrikken. Når blindnittemøtrikken er lukket, skrues møtrikken på, indtil den stopper. 2) Juster spidsen, så den hviler mod blindnittemøtrikken. 3) Indsæt blindnittemøtrikken i det udstansede eller borede hul. 4) Monteringsværktøjet trækker dornen og blindnittemøtrikken låses på bagsiden af materialet. 5) Træk trækdornen ud. 6) Tjek at den korrekte forstuvning er opfyldt. Ikke for lidt / Ikke for meget forstuvet, juster indtil korrekt. 7) Kontroller, at blindnittemøtrikken sidder fast. 8) Monter emnet.

Dokument

Produktblad

Blindnittemøtrik ST åben.pdf

	Art. Nr.	Db-nr	Metrisk gevind, mm	Hoved Ø, mm, dk, mm	Grip område, mm	Hul Ø, mm	Antal
▼	460350	2456208	M3	5,5	0,5-1,5	5	500
Tekniske data	Art. Nr. 460350 Db-nr 2456208 Metrisk gevind, mm M3 Hoved Ø, mm, dk, mm 5,5 Grip område, mm 0,5-1,5 Hul Ø, mm 5 Ren styrke, kN 4,3 Type M3C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/C M3 ST FS åben EAN 7319614603501	Download billede Art.nr. PDF Del via e-mail
▼	460351	2456209	M3	5,5	1,5-2,5	5	500
Tekniske data	Art. Nr. 460351 Db-nr 2456209 Metrisk gevind, mm M3 Hoved Ø, mm, dk, mm 5,5 Grip område, mm 1,5-2,5 Hul Ø, mm 5 Ren styrke, kN 4,3 Type M3L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/L M3 ST FS åben EAN 7319614603518	Download billede Art.nr. PDF Del via e-mail
▼	460352	2456210	M4	6,75	0,5-1,5	6	500
Tekniske data	Art. Nr. 460352 Db-nr 2456210 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 6,75 Grip område, mm 0,5-1,5 Hul Ø, mm 6 Ren styrke, kN 7,3 Type M4C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/C M4 ST FS åben EAN 7319614603525	Download billede Art.nr. PDF Del via e-mail
▼	460353	2456211	M4	6,75	1,5-2,5	6	500
Tekniske data	Art. Nr. 460353 Db-nr 2456211 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 6,75 Grip område, mm 1,5-2,5 Hul Ø, mm 6 Ren styrke, kN 7,3 Type M4L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/L M4 ST FS åben EAN 7319614603532	Download billede Art.nr. PDF Del via e-mail
▼	460354	2456212	M5	8	0,5-2,0	7	500
Tekniske data	Art. Nr. 460354 Db-nr 2456212 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 8 Grip område, mm 0,5-2,0 Hul Ø, mm 7 Ren styrke, kN 11,4 Type M5C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/C M5 ST FS åben EAN 7319614603549	Download billede Art.nr. PDF Del via e-mail
▼	460355	2456213	M5	8	2,0-3,5	7	500
Tekniske data	Art. Nr. 460355 Db-nr 2456213 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 8 Grip område, mm 2,0-3,5 Hul Ø, mm 7 Ren styrke, kN 11,4 Type M5L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/L M5 ST FS åben EAN 7319614603556	Download billede Art.nr. PDF Del via e-mail
▼	460356	2456214	M6	10	0,5-2,0	9	500
Tekniske data	Art. Nr. 460356 Db-nr 2456214 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 10 Grip område, mm 0,5-2,0 Hul Ø, mm 9 Ren styrke, kN 16,9 Type M6C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/C M6 ST FS åben EAN 7319614603563	Download billede Art.nr. PDF Del via e-mail
▼	460357	2456215	M6	10	2,0-3,5	9	500
Tekniske data	Art. Nr. 460357 Db-nr 2456215 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 10 Grip område, mm 2,0-3,5 Hul Ø, mm 9 Ren styrke, kN 16,9 Type M6L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTR/L M6 ST FS åben EAN 7319614603570	Download billede Art.nr. PDF Del via e-mail
▼	460358	2456216	M8	12	1,0-2,5	11	250
Tekniske data	Art. Nr. 460358 Db-nr 2456216 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 12 Grip område, mm 1,0-2,5 Hul Ø, mm 11 Ren styrke, kN 24,2 Type M8C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTR/C M8 ST FS åben EAN 7319614603587	Download billede Art.nr. PDF Del via e-mail
▼	460359	2456217	M8	12	2,5-4,0	11	250
Tekniske data	Art. Nr. 460359 Db-nr 2456217 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 12 Grip område, mm 2,5-4,0 Hul Ø, mm 11 Ren styrke, kN 24,2 Type M8L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTR/L M8 ST FS åben EAN 7319614603594	Download billede Art.nr. PDF Del via e-mail
▼	460360	2456218	M10	13,5	1,0-2,5	12	250
Tekniske data	Art. Nr. 460360 Db-nr 2456218 Metrisk gevind, mm M10 Hoved Ø, mm, dk, mm 13,5 Grip område, mm 1,0-2,5 Hul Ø, mm 12 Ren styrke, kN 28,6 Type M10C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTR/C M10 ST FS åben EAN 7319614603600	Download billede Art.nr. PDF Del via e-mail
▼	460361	2456219	M10	13,5	2,5-4,0	12	250
Tekniske data	Art. Nr. 460361 Db-nr 2456219 Metrisk gevind, mm M10 Hoved Ø, mm, dk, mm 13,5 Grip område, mm 2,5-4,0 Hul Ø, mm 12 Ren styrke, kN 28,6 Type M10L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTR/L M10 ST FS åben EAN 7319614603617	Download billede Art.nr. PDF Del via e-mail
▼	460362	2456220	M12	17	1,0-3,5	15	200
Tekniske data	Art. Nr. 460362 Db-nr 2456220 Metrisk gevind, mm M12 Hoved Ø, mm, dk, mm 17 Grip område, mm 1,0-3,5 Hul Ø, mm 15 Ren styrke, kN 35,7 Type M12C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 200 Betegnelse Blindnittemøtrik FTR/C M12 ST FS åben EAN 7319614603624	Download billede Art.nr. PDF Del via e-mail
