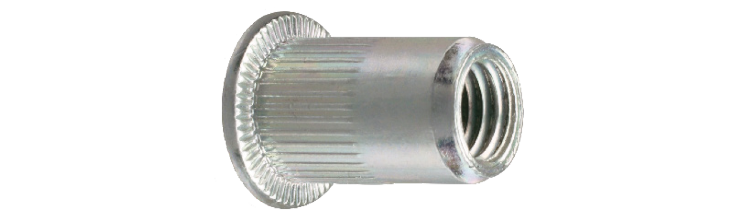

Blindnittemøtrik ST fladt hoved åben

Fladt hoved åbent

Med en enkel og hurtig montering giver blindnittemøtrikken et stærkt møtrikgevind i tynde materialer i både stål og aluminium.

Blindnittemøtrikken monteres blindt fra den ene side, hvilket gør den ideel til brug i lukkede profiler som rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen. Ingen fordybning er nødvendig for at opnå en glat overflade.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Undersænket hoved, åben

Monteringsvejledning

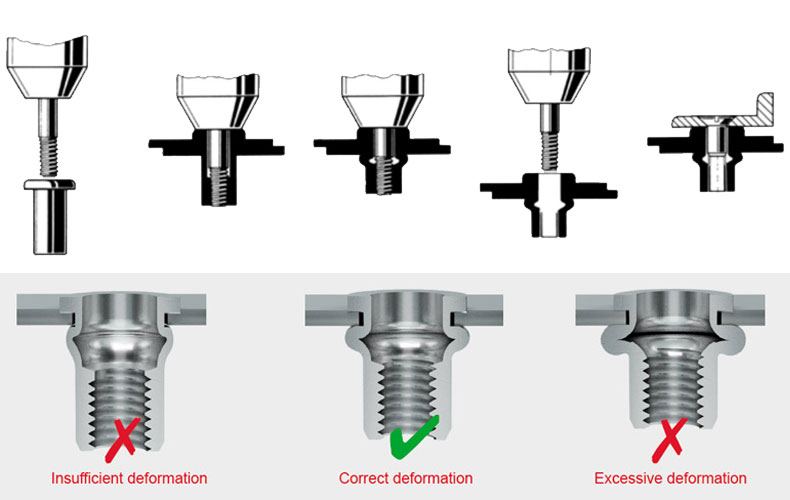

1) Skru blindnittemøtrikken på trækdornen, så dornen flugter med blindnittemøtrikken. Når blindnittemøtrikken er lukket, skrues møtrikken på, indtil den stopper. 2) Juster spidsen, så den hviler mod blindnittemøtrikken. 3) Indsæt blindnittemøtrikken i det udstansede eller borede hul. 4) Monteringsværktøjet trækker dornen og blindnittemøtrikken låses på bagsiden af materialet. 5) Træk trækdornen ud. 6) Tjek at den korrekte forstuvning er opfyldt. Ikke for lidt / Ikke for meget forstuvet, juster indtil korrekt. 7) Kontroller, at blindnittemøtrikken sidder fast. 8) Monter emnet.

Dokument

Produktblad

Blindnittemøtrik ST fladt hoved åben.pdf

	Art. Nr.	Db-nr	Metrisk gevind, mm	Hoved Ø, mm, dk, mm	Grip område, mm	Hul Ø, mm	Antal
▼	460370	2456194	M3	7	0,3-1,8	5	500
Tekniske data	Art. Nr. 460370 Db-nr 2456194 Metrisk gevind, mm M3 Hoved Ø, mm, dk, mm 7 Grip område, mm 0,3-1,8 Hul Ø, mm 5 Ren styrke, kN 4,3 Type M3C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/C M3 fladt hoved åben EAN 7319614603709	Download billede Art.nr. PDF Del via e-mail
▼	460371	2456195	M3	7	1,8-3,0	5	500
Tekniske data	Art. Nr. 460371 Db-nr 2456195 Metrisk gevind, mm M3 Hoved Ø, mm, dk, mm 7 Grip område, mm 1,8-3,0 Hul Ø, mm 5 Ren styrke, kN 4,3 Type M3L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/L M3 fladt hoved åben EAN 7319614603716	Download billede Art.nr. PDF Del via e-mail
▼	460372	2456196	M4	9	0,3-2,5	6	500
Tekniske data	Art. Nr. 460372 Db-nr 2456196 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 9 Grip område, mm 0,3-2,5 Hul Ø, mm 6 Ren styrke, kN 7,3 Type M4C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/C M4 fladt hoved åben EAN 7319614603723	Download billede Art.nr. PDF Del via e-mail
▼	460373	2456197	M4	9	2,5-4,0	6	500
Tekniske data	Art. Nr. 460373 Db-nr 2456197 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 9 Grip område, mm 2,5-4,0 Hul Ø, mm 6 Ren styrke, kN 7,3 Type M4L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/L M4 fladt hoved åben EAN 7319614603730	Download billede Art.nr. PDF Del via e-mail
▼	460374	2456198	M5	10	0,5-3,0	7	500
Tekniske data	Art. Nr. 460374 Db-nr 2456198 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 10 Grip område, mm 0,5-3,0 Hul Ø, mm 7 Ren styrke, kN 11,4 Type M5C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/C M5 fladt hoved åben EAN 7319614603747	Download billede Art.nr. PDF Del via e-mail
▼	460375	2456199	M5	10	3,0-5,0	7	500
Tekniske data	Art. Nr. 460375 Db-nr 2456199 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 10 Grip område, mm 3,0-5,0 Hul Ø, mm 7 Ren styrke, kN 11,4 Type M5L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/L M5 fladt hoved åben EAN 7319614603754	Download billede Art.nr. PDF Del via e-mail
▼	460376	2456200	M6	12	0,5-3,0	9	500
Tekniske data	Art. Nr. 460376 Db-nr 2456200 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 12 Grip område, mm 0,5-3,0 Hul Ø, mm 9 Ren styrke, kN 16,9 Type M6C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/C M6 fladt hoved åben EAN 7319614603761	Download billede Art.nr. PDF Del via e-mail
▼	460378	2456201	M6	12	3,0-5,5	9	500
Tekniske data	Art. Nr. 460378 Db-nr 2456201 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 12 Grip område, mm 3,0-5,5 Hul Ø, mm 9 Ren styrke, kN 16,9 Type M6L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 500 Betegnelse Blindnittemøtrik FTT/L M6 fladt hoved åben EAN 7319614603785	Download billede Art.nr. PDF Del via e-mail
▼	460379	2456202	M8	15	0,8-3,5	11	250
Tekniske data	Art. Nr. 460379 Db-nr 2456202 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 15 Grip område, mm 0,8-3,5 Hul Ø, mm 11 Ren styrke, kN 24,2 Type M8C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTT/C M8 fladt hoved åben EAN 7319614603792	Download billede Art.nr. PDF Del via e-mail
▼	460380	2456203	M8	15	3,5-6,0	11	250
Tekniske data	Art. Nr. 460380 Db-nr 2456203 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 15 Grip område, mm 3,5-6,0 Hul Ø, mm 11 Ren styrke, kN 24,2 Type M8L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTT/L M8 fladt hoved åben EAN 7319614603808	Download billede Art.nr. PDF Del via e-mail
▼	460381	2456204	M10	17	1,0-3,5	13	250
Tekniske data	Art. Nr. 460381 Db-nr 2456204 Metrisk gevind, mm M10 Hoved Ø, mm, dk, mm 17 Grip område, mm 1,0-3,5 Hul Ø, mm 13 Ren styrke, kN 31 Type M10C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTT/C M10 fladt hoved åben EAN 7319614603815	Download billede Art.nr. PDF Del via e-mail
▼	460382	2456205	M10	17	3,5-6,0	13	250
Tekniske data	Art. Nr. 460382 Db-nr 2456205 Metrisk gevind, mm M10 Hoved Ø, mm, dk, mm 17 Grip område, mm 3,5-6,0 Hul Ø, mm 13 Ren styrke, kN 31 Type M10L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 250 Betegnelse Blindnittemøtrik FTT/L M10 fladt hoved åben EAN 7319614603822	Download billede Art.nr. PDF Del via e-mail
▼	460383	2456206	M12	23	1,0-4,0	16	200
Tekniske data	Art. Nr. 460383 Db-nr 2456206 Metrisk gevind, mm M12 Hoved Ø, mm, dk, mm 23 Grip område, mm 1,0-4,0 Hul Ø, mm 16 Ren styrke, kN 47,5 Type M12C Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 200 Betegnelse Blindnittemøtrik FTT/C M12 fladt hoved åben EAN 7319614603839	Download billede Art.nr. PDF Del via e-mail
▼	460384	2456207	M12	23	4,0-7,0	16	200
Tekniske data	Art. Nr. 460384 Db-nr 2456207 Metrisk gevind, mm M12 Hoved Ø, mm, dk, mm 23 Grip område, mm 4,0-7,0 Hul Ø, mm 16 Ren styrke, kN 47,5 Type M12L Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 200 Betegnelse Blindnittemøtrik FTT/L M12 fladt hoved åben EAN 7319614603846	Download billede Art.nr. PDF Del via e-mail
