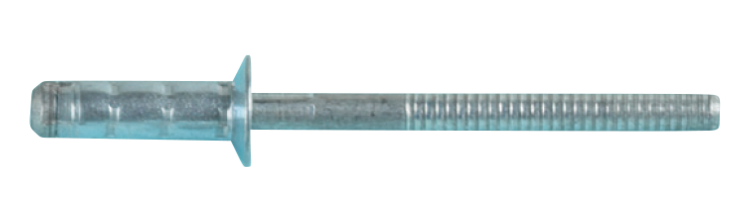

Blindnitte ST/ST STAVEX multigrip undersænket

Forsænket hoved og splint af stål

120 grader undersænket hoved. Udviklet til at håndtere store variationer i materialetykkelse.

Denne multi-grip nitte reducerer antallet af varianter i produktionen og giver samtidig ekstra god holdestyrke. Splitstiften er låst og giver tætte og vibrationssikre samlinger.

Materiale: Stål/Stål
Overfladebehandling: Elforzinket
Egenskaber: Typebetegnelse BS04
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte ST/ST STAVEX multigrip undersænket.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
100875 BS04-0414 3,2 14 1,0-6,0 6 1000
Installasjonsparametere
Art. Nr.
100875
Type
BS04-0414
Diameter, mm
3,2
Længde, L, mm
14
Grip område, mm
1,0-6,0
Hoved Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,9
Udtrækskraft bore hul, kN
1,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
1000
Betegnelse
Stavex BS04-0414
EAN
7319611008750
Billede af Stavex BS04-0414
Download billede
Art.nr. PDF
100881 BS04-0614 4,8 13,7 2,4-6,4 8,8 250
Installasjonsparametere
Art. Nr.
100881
Type
BS04-0614
Diameter, mm
4,8
Længde, L, mm
13,7
Grip område, mm
2,4-6,4
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS04-0614
EAN
7319611008811
Billede af Stavex BS04-0614
Download billede
Art.nr. PDF
100880 BS04-0614 4,8 13,7 2,4-6,4 8,8 3000
Installasjonsparametere
Art. Nr.
100880
Type
BS04-0614
Diameter, mm
4,8
Længde, L, mm
13,7
Grip område, mm
2,4-6,4
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
3000
Betegnelse
Stavex BS04-0614
EAN
7319611008804
Billede af Stavex BS04-0614
Download billede
Art.nr. PDF
100891 BS04-0618 4,8 17 2,4-9,5 8,8 250
Installasjonsparametere
Art. Nr.
100891
Type
BS04-0618
Diameter, mm
4,8
Længde, L, mm
17
Grip område, mm
2,4-9,5
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS04-0618
EAN
7319611008910
Billede af Stavex BS04-0618
Download billede
Art.nr. PDF
100890 BS04-0618 4,8 17 2,4-9,5 8,8 3000
Installasjonsparametere
Art. Nr.
100890
Type
BS04-0618
Diameter, mm
4,8
Længde, L, mm
17
Grip område, mm
2,4-9,5
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
3000
Betegnelse
Stavex BS04-0618
EAN
7319611008903
Billede af Stavex BS04-0618
Download billede
Art.nr. PDF
100901 BS04-0622 4,8 20,1 6,4-12,7 8,8 250
Installasjonsparametere
Art. Nr.
100901
Type
BS04-0622
Diameter, mm
4,8
Længde, L, mm
20,1
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS04-0622
EAN
7319611009016
Billede af Stavex BS04-0622
Download billede
Art.nr. PDF
100900 BS04-0622 4,8 20,1 6,4-12,7 8,8 4000
Installasjonsparametere
Art. Nr.
100900
Type
BS04-0622
Diameter, mm
4,8
Længde, L, mm
20,1
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
8,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
4000
Betegnelse
Stavex BS04-0622
EAN
7319611009009
Billede af Stavex BS04-0622
Download billede
