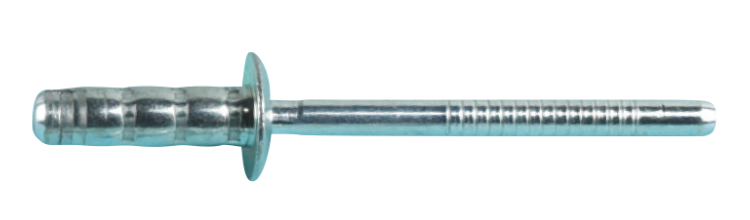

Blindnitte ST/ST STAVEX multigrip

Panhoved og splint af stål

STAVEX® er en nyudviklet blindnitte, der udelukkende er lavet af stål og udviklet til at modstå store variationer i materialetykkelse.

Denne multi-grip nitte reducerer antallet af varianter i produktionen og giver samtidig ekstra god holdestyrke. Splitstiften er låst og giver tætte og vibrationssikre samlinger. Nitten monteres i et forboret eller udstanset hul 0,1-0,2 (min-max) mm større end den nominelle nittediameter.

Materiale: Stål/Stål
Overfladebehandling: Elforzinket
Egenskaber: Typebetegnelse BS01
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte ST/ST STAVEX multigrip .pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
100811 BS01-0414 3,2 14,5 1,0-6,0 7,6 1000
Installasjonsparametere
Art. Nr.
100811
Type
BS01-0414
Diameter, mm
3,2
Længde, L, mm
14,5
Grip område, mm
1,0-6,0
Hoved Ø, dk, mm
7,6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,9
Udtrækskraft bore hul, kN
1,2
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
1000
Betegnelse
Stavex BS01-0414
EAN
7319611008118
Billede af Stavex BS01-0414
Download billede
Art.nr. PDF
100810 BS01-0414 3,2 14,5 1,0-6,0 7,6 7000
Installasjonsparametere
Art. Nr.
100810
Type
BS01-0414
Diameter, mm
3,2
Længde, L, mm
14,5
Grip område, mm
1,0-6,0
Hoved Ø, dk, mm
7,6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,9
Udtrækskraft bore hul, kN
1,2
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
7000
Betegnelse
Stavex BS01-0414
EAN
7319611008101
Billede af Stavex BS01-0414
Download billede
Art.nr. PDF
100821 BS01-0516 4 16 2,0-8,0 8,4 500
Installasjonsparametere
Art. Nr.
100821
Type
BS01-0516
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
2,0-8,0
Hoved Ø, dk, mm
8,4
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
1,8
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Stavex BS01-0516
EAN
7319611008217
Billede af Stavex BS01-0516
Download billede
Art.nr. PDF
100820 BS01-0516 4 16 2,0-8,0 8,4 2500
Installasjonsparametere
Art. Nr.
100820
Type
BS01-0516
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
2,0-8,0
Hoved Ø, dk, mm
8,4
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
1,8
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2500
Betegnelse
Stavex BS01-0516
EAN
7319611008200
Billede af Stavex BS01-0516
Download billede
Art.nr. PDF
100841 BS01-0614 4,8 13,8 1,5-6,3 10,1 250
Installasjonsparametere
Art. Nr.
100841
Type
BS01-0614
Diameter, mm
4,8
Længde, L, mm
13,8
Grip område, mm
1,5-6,3
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS01-0614
EAN
7319611008415
Billede af Stavex BS01-0614
Download billede
Art.nr. PDF
100840 BS01-0614 4,8 13,8 1,5-6,3 10,1 2000
Installasjonsparametere
Art. Nr.
100840
Type
BS01-0614
Diameter, mm
4,8
Længde, L, mm
13,8
Grip område, mm
1,5-6,3
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2000
Betegnelse
Stavex BS01-0614
EAN
7319611008408
Billede af Stavex BS01-0614
Download billede
Art.nr. PDF
100851 BS01-0618 4,8 17,1 1,5-9,0 10,1 250
Installasjonsparametere
Art. Nr.
100851
Type
BS01-0618
Diameter, mm
4,8
Længde, L, mm
17,1
Grip område, mm
1,5-9,0
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS01-0618
EAN
7319611008514
Billede af Stavex BS01-0618
Download billede
Art.nr. PDF
100850 BS01-0618 4,8 17,1 1,5-9,0 10,1 2000
Installasjonsparametere
Art. Nr.
100850
Type
BS01-0618
Diameter, mm
4,8
Længde, L, mm
17,1
Grip område, mm
1,5-9,0
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2000
Betegnelse
Stavex BS01-0618
EAN
7319611008507
Billede af Stavex BS01-0618
Download billede
Art.nr. PDF
100861 BS01-0622 4,8 20,1 6,4-12,7 10,1 250
Installasjonsparametere
Art. Nr.
100861
Type
BS01-0622
Diameter, mm
4,8
Længde, L, mm
20,1
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS01-0622
EAN
7319611008613
Billede af Stavex BS01-0622
Download billede
Art.nr. PDF
100860 BS01-0622 4,8 20,1 6,4-12,7 10,1 3000
Installasjonsparametere
Art. Nr.
100860
Type
BS01-0622
Diameter, mm
4,8
Længde, L, mm
20,1
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
10,1
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
2,6
Udtrækskraft bore hul, kN
2,9
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
3000
Betegnelse
Stavex BS01-0622
EAN
7319611008606
Billede af Stavex BS01-0622
Download billede
Art.nr. PDF
100871 BS160-4844 6,4 16,8 1,5-7,6 13,1 250
Installasjonsparametere
Art. Nr.
100871
Type
BS160-4844
Diameter, mm
6,4
Længde, L, mm
16,8
Grip område, mm
1,5-7,6
Hoved Ø, dk, mm
13,1
Bor Ø, mm
6,5-6,6
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
3,6
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Stavex BS1610-4844
EAN
7319611008712
Billede af Stavex BS1610-4844
Download billede
Art.nr. PDF
100870 BS160-4844 6,4 16,8 1,5-7,6 13,1 2000
Installasjonsparametere
Art. Nr.
100870
Type
BS160-4844
Diameter, mm
6,4
Længde, L, mm
16,8
Grip område, mm
1,5-7,6
Hoved Ø, dk, mm
13,1
Bor Ø, mm
6,5-6,6
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
3,6
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2000
Betegnelse
Stavex BS1610-4844
EAN
7319611008705
Billede af Stavex BS1610-4844
Download billede
