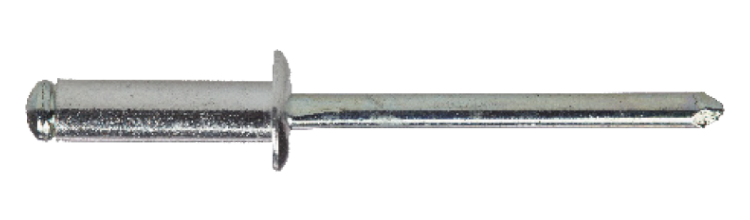

Blindnitte ST/ST panhoved

Panhoved og splint af stål

Blindnitte i stål

Lange nitter af standardtypen er beregnet til nitning i ekstra tykke materialer eller hvor konstruktionen kræver lange nitter. Nitten kan leveres i forskellige udformninger og materialer. Nitten monteres i et forboret eller udstanset hul.

Materiale: Stål/Stål
Overfladebehandling: Elforzinket
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte ST/ST panhoved.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
131011V ST 3206 ST 3,2 6 1,5-3,5 6 500
Installasjonsparametere
Art. Nr.
131011V
Type
ST 3206 ST
Diameter, mm
3,2
Længde, L, mm
6
Grip område, mm
1,5-3,5
Hoved Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
3,3
Udtrækskraft bore hul, kN
3,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnit ST 3206 ST
EAN
7319610052754
Billede af Blindnit ST 3206 ST
Download billede
Art.nr. PDF
131021V ST 3208 ST 3,2 8 3,0-5,0 6 500
Installasjonsparametere
Art. Nr.
131021V
Type
ST 3208 ST
Diameter, mm
3,2
Længde, L, mm
8
Grip område, mm
3,0-5,0
Hoved Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
3,3
Udtrækskraft bore hul, kN
3,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnit ST 3208 ST
EAN
7319610052761
Billede af Blindnit ST 3208 ST
Download billede
Art.nr. PDF
131031V ST 3210 ST 3,2 10 5,5-7,0 6 500
Installasjonsparametere
Art. Nr.
131031V
Type
ST 3210 ST
Diameter, mm
3,2
Længde, L, mm
10
Grip område, mm
5,5-7,0
Hoved Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
3,3
Udtrækskraft bore hul, kN
3,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnit ST 3210 ST
EAN
7319610052792
Billede af Blindnit ST 3210 ST
Download billede
Art.nr. PDF
131035 ST 3212 ST 3,2 12 7,0-9,0 6 500
Installasjonsparametere
Art. Nr.
131035
Type
ST 3212 ST
Diameter, mm
3,2
Længde, L, mm
12
Grip område, mm
7,0-9,0
Hoved Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
3,3
Udtrækskraft bore hul, kN
3,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 3212 ST
EAN
7319611310358
Billede af Blindnitte ST 3212 ST
Download billede
Art.nr. PDF
131041 ST 4006 ST 4 6 1,5-3,0 7,6 500
Installasjonsparametere
Art. Nr.
131041
Type
ST 4006 ST
Diameter, mm
4
Længde, L, mm
6
Grip område, mm
1,5-3,0
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4006 ST
EAN
7319611310419
Billede af Blindnitte ST 4006 ST
Download billede
Art.nr. PDF
131051 ST 4008 ST 4 8 3,0-5,0 7,6 500
Installasjonsparametere
Art. Nr.
131051
Type
ST 4008 ST
Diameter, mm
4
Længde, L, mm
8
Grip område, mm
3,0-5,0
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4008 ST
EAN
7319611310518
Billede af Blindnitte ST 4008 ST
Download billede
Art.nr. PDF
131055 ST 4010 ST 4 10 5,0-6,5 7,6 500
Installasjonsparametere
Art. Nr.
131055
Type
ST 4010 ST
Diameter, mm
4
Længde, L, mm
10
Grip område, mm
5,0-6,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4010 ST
EAN
7319611310556
Billede af Blindnitte ST 4010 ST
Download billede
Art.nr. PDF
131061 ST 4012 ST 4 12 6,5-8,5 7,6 500
Installasjonsparametere
Art. Nr.
131061
Type
ST 4012 ST
Diameter, mm
4
Længde, L, mm
12
Grip område, mm
6,5-8,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4012 ST
EAN
7319611310617
Billede af Blindnitte ST 4012 ST
Download billede
Art.nr. PDF
131065 ST 4014 ST 4 14 8,5-11,5 7,6 500
Installasjonsparametere
Art. Nr.
131065
Type
ST 4014 ST
Diameter, mm
4
Længde, L, mm
14
Grip område, mm
8,5-11,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4014 ST
EAN
7319611310655
Billede af Blindnitte ST 4014 ST
Download billede
Art.nr. PDF
131071 ST 4016 ST 4 16 11,5-13,0 7,6 500
Installasjonsparametere
Art. Nr.
131071
Type
ST 4016 ST
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
11,5-13,0
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4016 ST
EAN
7319611310716
Billede af Blindnitte ST 4016 ST
Download billede
Art.nr. PDF
131075 ST 4018 ST 4 18 12,5-14,5 7,6 500
Installasjonsparametere
Art. Nr.
131075
Type
ST 4018 ST
Diameter, mm
4
Længde, L, mm
18
Grip område, mm
12,5-14,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4018 ST
EAN
7319611310754
Billede af Blindnitte ST 4018 ST
Download billede
Art.nr. PDF
131085 ST 4020 ST 4 20 14,5-16,5 7,6 500
Installasjonsparametere
Art. Nr.
131085
Type
ST 4020 ST
Diameter, mm
4
Længde, L, mm
20
Grip område, mm
14,5-16,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,8
Udtrækskraft bore hul, kN
2,4
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4020 ST
EAN
7319611310853
Billede af Blindnitte ST 4020 ST
Download billede
Art.nr. PDF
131081 ST 4808 ST 4,8 8 3,0-4,5 9 500
Installasjonsparametere
Art. Nr.
131081
Type
ST 4808 ST
Diameter, mm
4,8
Længde, L, mm
8
Grip område, mm
3,0-4,5
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4808 ST
EAN
7319611310815
Billede af Blindnitte ST 4808 ST
Download billede
Art.nr. PDF
131091 ST 4810 ST 4,8 10 4,5-6,0 9 500
Installasjonsparametere
Art. Nr.
131091
Type
ST 4810 ST
Diameter, mm
4,8
Længde, L, mm
10
Grip område, mm
4,5-6,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4810 ST
EAN
7319611310914
Billede af Blindnitte ST 4810 ST
Download billede
Art.nr. PDF
131100 ST 4812 ST 4,8 12 6,0-8,0 9 500
Installasjonsparametere
Art. Nr.
131100
Type
ST 4812 ST
Diameter, mm
4,8
Længde, L, mm
12
Grip område, mm
6,0-8,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
500
Betegnelse
Blindnitte ST 4812 ST
EAN
7319611311003
Billede af Blindnitte ST 4812 ST
Download billede
Art.nr. PDF
131111 ST 4814 ST 4,8 14 8,0-10,0 9 250
Installasjonsparametere
Art. Nr.
131111
Type
ST 4814 ST
Diameter, mm
4,8
Længde, L, mm
14
Grip område, mm
8,0-10,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 4814 ST
EAN
7319611311119
Billede af Blindnitte ST 4814 ST
Download billede
Art.nr. PDF
131121 ST 4816 ST 4,8 16 10,0-12,0 9 250
Installasjonsparametere
Art. Nr.
131121
Type
ST 4816 ST
Diameter, mm
4,8
Længde, L, mm
16
Grip område, mm
10,0-12,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 4816 ST
EAN
7319611311218
Billede af Blindnitte ST 4816 ST
Download billede
Art.nr. PDF
131131 ST 4818 ST 4,8 18 12,0-14,0 9 250
Installasjonsparametere
Art. Nr.
131131
Type
ST 4818 ST
Diameter, mm
4,8
Længde, L, mm
18
Grip område, mm
12,0-14,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 4818 ST
EAN
7319611311317
Billede af Blindnitte ST 4818 ST
Download billede
Art.nr. PDF
131141 ST 4820 ST 4,8 20 14,0-16,0 9 250
Installasjonsparametere
Art. Nr.
131141
Type
ST 4820 ST
Diameter, mm
4,8
Længde, L, mm
20
Grip område, mm
14,0-16,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 4820 ST
EAN
7319611311416
Billede af Blindnitte ST 4820 ST
Download billede
Art.nr. PDF
131151 ST 4824 ST 4,8 24 16,0-19,0 9 250
Installasjonsparametere
Art. Nr.
131151
Type
ST 4824 ST
Diameter, mm
4,8
Længde, L, mm
24
Grip område, mm
16,0-19,0
Hoved Ø, dk, mm
9
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,1
Udtrækskraft bore hul, kN
4,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 4824 ST
EAN
7319611311515
Billede af Blindnitte ST 4824 ST
Download billede
Art.nr. PDF
131211 ST 6412 ST 6,4 12 2,0-6,0 12,5 250
Installasjonsparametere
Art. Nr.
131211
Type
ST 6412 ST
Diameter, mm
6,4
Længde, L, mm
12
Grip område, mm
2,0-6,0
Hoved Ø, dk, mm
12,5
Bor Ø, mm
6,5-6,6
Forskydningsstyrke, kN
5,2
Udtrækskraft bore hul, kN
6,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 6412 ST
EAN
7319611312116
Billede af Blindnitte ST 6412 ST
Download billede
Art.nr. PDF
131221 ST 6415 ST 6,4 15 6,0-9,0 12,5 250
Installasjonsparametere
Art. Nr.
131221
Type
ST 6415 ST
Diameter, mm
6,4
Længde, L, mm
15
Grip område, mm
6,0-9,0
Hoved Ø, dk, mm
12,5
Bor Ø, mm
6,5-6,6
Forskydningsstyrke, kN
5,2
Udtrækskraft bore hul, kN
6,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 6415 ST
EAN
7319611312215
Billede af Blindnitte ST 6415 ST
Download billede
Art.nr. PDF
131231 ST 6418 ST 6,4 18 9,0-12,0 12,5 250
Installasjonsparametere
Art. Nr.
131231
Type
ST 6418 ST
Diameter, mm
6,4
Længde, L, mm
18
Grip område, mm
9,0-12,0
Hoved Ø, dk, mm
12,5
Bor Ø, mm
6,5-6,6
Forskydningsstyrke, kN
5,2
Udtrækskraft bore hul, kN
6,1
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Blindnitte ST 6418 ST
EAN
7319611312314
Billede af Blindnitte ST 6418 ST
Download billede
Art.nr. PDF
