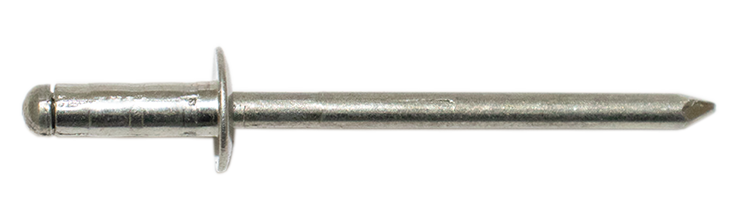

Blindnitte ST/ST AVEX multigrip

Panhoved og splint af stål

AVEX® Multigrip nitte, med panhoved i stål og stålstift. Bredt gribeområde og stor "blind" side gør Avex perfekt til brug i tynde plader.

AVEX®-nittens funktion garanterer en indkapslet splittap, som giver stærke, vibrationssikre, luft- og vandtætte samlinger. Denne kvalitetsnitte har en lang og pålidelig historie i en lang række applikationer og industrier. Anvendelser omfatter køretøjer, erhvervskøretøjer, husholdningsapparater, elektronik, elektrisk udstyr, metalkonstruktioner og opvarmning og ventilation.

Materiale: Stål/Stål
Overfladebehandling: Elforzinket
Egenskaber: Typebetegnelse 1624
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte ST/ST AVEX multigrip .pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
112010 1624-0411 3,2 9,5 1,1-4,0 7,2 8000
Installasjonsparametere
Art. Nr.
112010
Type
1624-0411
Diameter, mm
3,2
Længde, L, mm
9,5
Grip område, mm
1,1-4,0
Hoved Ø, dk, mm
7,2
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
1,7
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
8000
Betegnelse
Avex 1624-0411 STST
EAN
7319611120100
Billede af Avex 1624-0411 STST
Download billede
Art.nr. PDF
112011 1624-0411 3,2 9,5 1,1-4,0 7,2 1000
Installasjonsparametere
Art. Nr.
112011
Type
1624-0411
Diameter, mm
3,2
Længde, L, mm
9,5
Grip område, mm
1,1-4,0
Hoved Ø, dk, mm
7,2
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
1,7
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
1000
Betegnelse
Avex 1624-0411 STST 3,2x9,5
EAN
7319611120117
Billede af Avex 1624-0411 STST 3,2x9,5
Download billede
Art.nr. PDF
112060 1624-0508 4 6,8 2,0-4,0 8,1 3000
Installasjonsparametere
Art. Nr.
112060
Type
1624-0508
Diameter, mm
4
Længde, L, mm
6,8
Grip område, mm
2,0-4,0
Hoved Ø, dk, mm
8,1
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,9
Udtrækskraft bore hul, kN
2,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
3000
Betegnelse
Avex 1624-0508 STST
EAN
7319611120605
Billede af Avex 1624-0508 STST
Download billede
Art.nr. PDF
112061 1624-0508 4 6,8 2,0-4,0 8,1 1000
Installasjonsparametere
Art. Nr.
112061
Type
1624-0508
Diameter, mm
4
Længde, L, mm
6,8
Grip område, mm
2,0-4,0
Hoved Ø, dk, mm
8,1
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,9
Udtrækskraft bore hul, kN
2,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
1000
Betegnelse
Avex 1624-0508 STST 4,0x6,8
EAN
7319611120612
Billede af Avex 1624-0508 STST 4,0x6,8
Download billede
Art.nr. PDF
112020 1624-0514 4 10,8 1,4-5,0 8,1 3000
Installasjonsparametere
Art. Nr.
112020
Type
1624-0514
Diameter, mm
4
Længde, L, mm
10,8
Grip område, mm
1,4-5,0
Hoved Ø, dk, mm
8,1
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,9
Udtrækskraft bore hul, kN
2,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
3000
Betegnelse
Avex 1624-0514 STST
EAN
7319611120209
Billede af Avex 1624-0514 STST
Download billede
Art.nr. PDF
112021 1624-0514 4 10,8 1,4-5,0 8,1 1000
Installasjonsparametere
Art. Nr.
112021
Type
1624-0514
Diameter, mm
4
Længde, L, mm
10,8
Grip område, mm
1,4-5,0
Hoved Ø, dk, mm
8,1
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,9
Udtrækskraft bore hul, kN
2,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
1000
Betegnelse
Avex 1624-0514 STST
EAN
7319611120216
Billede af Avex 1624-0514 STST
Download billede
Art.nr. PDF
112030 1624-0612 4,8 10,2 1,2-4,8 9,8 2000
Installasjonsparametere
Art. Nr.
112030
Type
1624-0612
Diameter, mm
4,8
Længde, L, mm
10,2
Grip område, mm
1,2-4,8
Hoved Ø, dk, mm
9,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,6
Udtrækskraft bore hul, kN
3,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2000
Betegnelse
Avex 1624-0612 STST
EAN
7319611120308
Billede af Avex 1624-0612 STST
Download billede
Art.nr. PDF
112031 1624-0612 4,8 10,2 1,2-4,8 9,8 250
Installasjonsparametere
Art. Nr.
112031
Type
1624-0612
Diameter, mm
4,8
Længde, L, mm
10,2
Grip område, mm
1,2-4,8
Hoved Ø, dk, mm
9,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,6
Udtrækskraft bore hul, kN
3,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Avex 1624-0612 STST 4,8x10,2
EAN
7319611120315
Billede af Avex 1624-0612 STST 4,8x10,2
Download billede
Art.nr. PDF
112040 1624-0616 4,8 12,7 4,0-6,3 9,8 2000
Installasjonsparametere
Art. Nr.
112040
Type
1624-0616
Diameter, mm
4,8
Længde, L, mm
12,7
Grip område, mm
4,0-6,3
Hoved Ø, dk, mm
9,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,6
Udtrækskraft bore hul, kN
3,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
2000
Betegnelse
Avex 1624-0616 STST
EAN
7319611120407
Billede af Avex 1624-0616 STST
Download billede
Art.nr. PDF
112041 1624-0616 4,8 12,7 4,0-6,3 9,8 250
Installasjonsparametere
Art. Nr.
112041
Type
1624-0616
Diameter, mm
4,8
Længde, L, mm
12,7
Grip område, mm
4,0-6,3
Hoved Ø, dk, mm
9,8
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
3,6
Udtrækskraft bore hul, kN
3,3
Materiale
Stål/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
250
Betegnelse
Avex 1624-0616 STST 4,8x12,7
EAN
7319611120414
Billede af Avex 1624-0616 STST 4,8x12,7
Download billede
Art.nr. PDF
