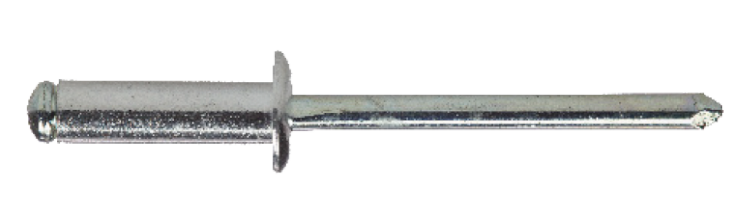

Blindnitte Cu-Ni/A2 panhoved

Panhoved og splint af rustfri stål A2

Kobber/nikkellegering med rustfri A2 stålstift

Nitten kan leveres i forskellige udformninger og materialer. Nitten monteres i et forboret eller udstanset hul.

Materiale: Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte Cu-Ni/A2 panhoved.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
140260 CuNi 3270 SS 3,2 7 0,5-4,0 6,5 1000
Installasjonsparametere
Art. Nr.
140260
Type
CuNi 3270 SS
Diameter, mm
3,2
Længde, L, mm
7
Grip område, mm
0,5-4,0
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,1
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
1000
Betegnelse
Blindnitte Monel CuNi 3270 SS
EAN
7319611402602
Billede af Blindnitte Monel CuNi 3270 SS
Download billede
Art.nr. PDF
140261 CuNi 3290 SS 3,2 9 4,0-6,0 6,5 1000
Installasjonsparametere
Art. Nr.
140261
Type
CuNi 3290 SS
Diameter, mm
3,2
Længde, L, mm
9
Grip område, mm
4,0-6,0
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,1
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
1000
Betegnelse
Blindnitte Monel CuNi 3290 SS
EAN
7319611402619
Billede af Blindnitte Monel CuNi 3290 SS
Download billede
Art.nr. PDF
951012V CuNi 3208 ST 3,2 8 0,5-4,0 6,5 500
Installasjonsparametere
Art. Nr.
951012V
Type
CuNi 3208 ST
Diameter, mm
3,2
Længde, L, mm
8
Grip område, mm
0,5-4,0
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,1
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnit Cu 3208 ST
EAN
7319610052846
Billede af Blindnit Cu 3208 ST
Download billede
Art.nr. PDF
140262 CuNi 32110 SS 3,2 11 6,0-8,0 6,5 500
Installasjonsparametere
Art. Nr.
140262
Type
CuNi 32110 SS
Diameter, mm
3,2
Længde, L, mm
11
Grip område, mm
6,0-8,0
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 32110 SS
EAN
7319611402626
Billede af Blindnitte Monel CuNi 32110 SS
Download billede
Art.nr. PDF
140264 CuNi 32140 SS 3,2 14 8,0-11,0 6,5 500
Installasjonsparametere
Art. Nr.
140264
Type
CuNi 32140 SS
Diameter, mm
3,2
Længde, L, mm
14
Grip område, mm
8,0-11,0
Hoved Ø, dk, mm
6,5
Bor Ø, mm
3,3
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 32140 SS
EAN
7319611402640
Billede af Blindnitte Monel CuNi 32140 SS
Download billede
Art.nr. PDF
140270 CuNi 4070 SS 4 7 0,5-3,5 8 500
Installasjonsparametere
Art. Nr.
140270
Type
CuNi 4070 SS
Diameter, mm
4
Længde, L, mm
7
Grip område, mm
0,5-3,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 4070 SS
EAN
7319611402701
Billede af Blindnitte Monel CuNi 4070 SS
Download billede
Art.nr. PDF
140271 CuNi 4090 SS 4 9 3,5-5,5 8 500
Installasjonsparametere
Art. Nr.
140271
Type
CuNi 4090 SS
Diameter, mm
4
Længde, L, mm
9
Grip område, mm
3,5-5,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 4090 SS
EAN
7319611402718
Billede af Blindnitte Monel CuNi 4090 SS
Download billede
Art.nr. PDF
140272 CuNi 40110 SS 4 11 5,5-7,5 8 500
Installasjonsparametere
Art. Nr.
140272
Type
CuNi 40110 SS
Diameter, mm
4
Længde, L, mm
11
Grip område, mm
5,5-7,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 40110 SS
EAN
7319611402725
Billede af Blindnitte Monel CuNi 40110 SS
Download billede
Art.nr. PDF
140273 CuNi 40120 SS 4 12 7,5-8,5 8 500
Installasjonsparametere
Art. Nr.
140273
Type
CuNi 40120 SS
Diameter, mm
4
Længde, L, mm
12
Grip område, mm
7,5-8,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 40120 SS
EAN
7319611402732
Billede af Blindnitte Monel CuNi 40120 SS
Download billede
Art.nr. PDF
140274 CuNi 40140 SS 4 14 8,5-10,5 8 500
Installasjonsparametere
Art. Nr.
140274
Type
CuNi 40140 SS
Diameter, mm
4
Længde, L, mm
14
Grip område, mm
8,5-10,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 40140 SS
EAN
7319611402749
Billede af Blindnitte Monel CuNi 40140 SS
Download billede
Art.nr. PDF
140275 CuNi 40160 SS 4 16 10,5-12,5 8 500
Installasjonsparametere
Art. Nr.
140275
Type
CuNi 40160 SS
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
10,5-12,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 40160 SS
EAN
7319611402756
Billede af Blindnitte Monel CuNi 40160 SS
Download billede
Art.nr. PDF
140276 CuNi 40180 SS 4 18 12,5-14,5 8 500
Installasjonsparametere
Art. Nr.
140276
Type
CuNi 40180 SS
Diameter, mm
4
Længde, L, mm
18
Grip område, mm
12,5-14,5
Hoved Ø, dk, mm
8
Bor Ø, mm
4,1
Forskydningsstyrke, kN
2,15
Udtrækskraft bore hul, kN
3,45
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 40180 SS
EAN
7319611402763
Billede af Blindnitte Monel CuNi 40180 SS
Download billede
Art.nr. PDF
140280 CuNi 4880 SS 4,8 8 1,5-4,0 9 500
Installasjonsparametere
Art. Nr.
140280
Type
CuNi 4880 SS
Diameter, mm
4,8
Længde, L, mm
8
Grip område, mm
1,5-4,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 4880 SS
EAN
7319611402800
Billede af Blindnitte Monel CuNi 4880 SS
Download billede
Art.nr. PDF
140281 CuNi 48100 SS 4,8 10 4,0-6,0 9 500
Installasjonsparametere
Art. Nr.
140281
Type
CuNi 48100 SS
Diameter, mm
4,8
Længde, L, mm
10
Grip område, mm
4,0-6,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 48100 SS
EAN
7319611402817
Billede af Blindnitte Monel CuNi 48100 SS
Download billede
Art.nr. PDF
140282 CuNi 48120 SS 4,8 12 6,0-8,0 9 500
Installasjonsparametere
Art. Nr.
140282
Type
CuNi 48120 SS
Diameter, mm
4,8
Længde, L, mm
12
Grip område, mm
6,0-8,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 48120 SS
EAN
7319611402824
Billede af Blindnitte Monel CuNi 48120 SS
Download billede
Art.nr. PDF
140283 CuNi 48140 SS 4,8 14 8,0-10,0 9 500
Installasjonsparametere
Art. Nr.
140283
Type
CuNi 48140 SS
Diameter, mm
4,8
Længde, L, mm
14
Grip område, mm
8,0-10,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 48140 SS
EAN
7319611402831
Billede af Blindnitte Monel CuNi 48140 SS
Download billede
Art.nr. PDF
140284 CuNi 48160 SS 4,8 16 10,0-12,0 9 500
Installasjonsparametere
Art. Nr.
140284
Type
CuNi 48160 SS
Diameter, mm
4,8
Længde, L, mm
16
Grip område, mm
10,0-12,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 48160 SS
EAN
7319611402848
Billede af Blindnitte Monel CuNi 48160 SS
Download billede
Art.nr. PDF
140286 CuNi 48200 SS 4,8 20 12,0-16,0 9 500
Installasjonsparametere
Art. Nr.
140286
Type
CuNi 48200 SS
Diameter, mm
4,8
Længde, L, mm
20
Grip område, mm
12,0-16,0
Hoved Ø, dk, mm
9
Bor Ø, mm
5,0
Forskydningsstyrke, kN
3
Udtrækskraft bore hul, kN
4
Materiale
Koppar-nickel/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Blindnitte Monel CuNi 48200 SS
EAN
7319611402862
Billede af Blindnitte Monel CuNi 48200 SS
Download billede
Art.nr. PDF
