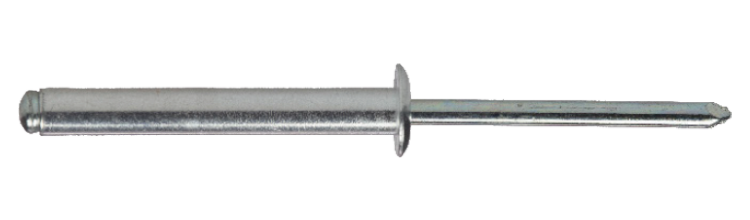

Blindnitte AL/ST ekstra lang

Panhoved og splint af stål

Blindnitte i aluminium med stålstift

Lange nitter af standardtypen er beregnet til nitning i ekstra tykke materialer eller hvor konstruktionen kræver lange nitter. Nitten kan leveres i forskellige udformninger og materialer. Nitten monteres i et forboret eller udstanset hul.

Materiale: Aluminium/Stål
Overfladebehandling: Elforzinket
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte AL/ST ekstra lang.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
130345 AL 4040 ST 4 40 31,5-36,5 7,6 250
Installasjonsparametere
Art. Nr.
130345
Type
AL 4040 ST
Diameter, mm
4
Længde, L, mm
40
Grip område, mm
31,5-36,5
Hoved Ø, dk, mm
7,6
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
0,8
Udtrækskraft bore hul, kN
0,98
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Blindnitte AL 4040 ST
EAN
7319611303459
Billede af Blindnitte AL 4040 ST
Last ned bilde
Artikkelark
130412 AL 5040 ST 5 40 30-35 9,3 150
Installasjonsparametere
Art. Nr.
130412
Type
AL 5040 ST
Diameter, mm
5
Længde, L, mm
40
Grip område, mm
30-35
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
150
Betegnelse
Blindnitte AL 5040 ST
EAN
7319611304128
Billede af Blindnitte AL 5040 ST
Last ned bilde
Artikkelark
130414 AL 5050 ST 5 50 40-45 9,3 100
Installasjonsparametere
Art. Nr.
130414
Type
AL 5050 ST
Diameter, mm
5
Længde, L, mm
50
Grip område, mm
40-45
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5050 ST
EAN
7319611304142
Billede af Blindnitte AL 5050 ST
Last ned bilde
Artikkelark
130417 AL 5055 ST 5 55 45-50 9,3 100
Installasjonsparametere
Art. Nr.
130417
Type
AL 5055 ST
Diameter, mm
5
Længde, L, mm
55
Grip område, mm
45-50
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5055 ST
EAN
7319611304173
Billede af Blindnitte AL 5055 ST
Last ned bilde
Artikkelark
130416 AL 5060 ST 5 60 50-55 9,3 100
Installasjonsparametere
Art. Nr.
130416
Type
AL 5060 ST
Diameter, mm
5
Længde, L, mm
60
Grip område, mm
50-55
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5060 ST
EAN
7319611304166
Billede af Blindnitte AL 5060 ST
Last ned bilde
Artikkelark
130422 AL 5065 ST 5 65 55-60 9,3 100
Installasjonsparametere
Art. Nr.
130422
Type
AL 5065 ST
Diameter, mm
5
Længde, L, mm
65
Grip område, mm
55-60
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5065 ST
EAN
7319611304227
Billede af Blindnitte AL 5065 ST
Last ned bilde
Artikkelark
130426 AL 5070 ST 5 70 60-65 9,3 100
Installasjonsparametere
Art. Nr.
130426
Type
AL 5070 ST
Diameter, mm
5
Længde, L, mm
70
Grip område, mm
60-65
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5070 ST
EAN
7319611304265
Billede af Blindnitte AL 5070 ST
Last ned bilde
Artikkelark
130428 AL 5075 ST 5 75 65-70 9,3 100
Installasjonsparametere
Art. Nr.
130428
Type
AL 5075 ST
Diameter, mm
5
Længde, L, mm
75
Grip område, mm
65-70
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5075 ST
EAN
7319611304289
Billede af Blindnitte AL 5075 ST
Last ned bilde
Artikkelark
130430 AL 5080 ST 5 80 70-75 9,3 100
Installasjonsparametere
Art. Nr.
130430
Type
AL 5080 ST
Diameter, mm
5
Længde, L, mm
80
Grip område, mm
70-75
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5080 ST
EAN
7319611304302
Billede af Blindnitte AL 5080 ST
Last ned bilde
Artikkelark
130429 AL 5090 ST 5 90 75-85 9,3 100
Installasjonsparametere
Art. Nr.
130429
Type
AL 5090 ST
Diameter, mm
5
Længde, L, mm
90
Grip område, mm
75-85
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5090 ST
EAN
7319611304296
Billede af Blindnitte AL 5090 ST
Last ned bilde
Artikkelark
130433 AL 50100 ST 5 100 85-95 9,3 100
Installasjonsparametere
Art. Nr.
130433
Type
AL 50100 ST
Diameter, mm
5
Længde, L, mm
100
Grip område, mm
85-95
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50100 ST
EAN
7319611304333
Billede af Blindnitte AL 50100 ST
Last ned bilde
Artikkelark
130435 AL 50110 ST 5 110 95-105 9,3 100
Installasjonsparametere
Art. Nr.
130435
Type
AL 50110 ST
Diameter, mm
5
Længde, L, mm
110
Grip område, mm
95-105
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50110 ST
EAN
7319611304357
Billede af Blindnitte AL 50110 ST
Last ned bilde
Artikkelark
130437 AL 50120 ST 5 120 105-115 9,3 100
Installasjonsparametere
Art. Nr.
130437
Type
AL 50120 ST
Diameter, mm
5
Længde, L, mm
120
Grip område, mm
105-115
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50120 ST
EAN
7319611304371
Billede af Blindnitte AL 50120 ST
Last ned bilde
Artikkelark
130439 AL 50130 ST 5 130 115-125 9,3 100
Installasjonsparametere
Art. Nr.
130439
Type
AL 50130 ST
Diameter, mm
5
Længde, L, mm
130
Grip område, mm
115-125
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50130 ST
EAN
7319611304395
Billede af Blindnitte AL 50130 ST
Last ned bilde
Artikkelark
130443 AL 50140 ST 5 140 125-135 9,3 100
Installasjonsparametere
Art. Nr.
130443
Type
AL 50140 ST
Diameter, mm
5
Længde, L, mm
140
Grip område, mm
125-135
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50140 ST
EAN
7319611304432
Billede af Blindnitte AL 50140 ST
Last ned bilde
Artikkelark
130445 AL 50150 ST 5 150 135-145 9,3 100
Installasjonsparametere
Art. Nr.
130445
Type
AL 50150 ST
Diameter, mm
5
Længde, L, mm
150
Grip område, mm
135-145
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50150 ST
EAN
7319611304456
Billede af Blindnitte AL 50150 ST
Last ned bilde
Artikkelark
130447 AL 50160 ST 5 160 145-155 9,3 100
Installasjonsparametere
Art. Nr.
130447
Type
AL 50160 ST
Diameter, mm
5
Længde, L, mm
160
Grip område, mm
145-155
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50160 ST
EAN
7319611304470
Billede af Blindnitte AL 50160 ST
Last ned bilde
Artikkelark
130449 AL 5017 ST 5 170 155-165 9,3 100
Installasjonsparametere
Art. Nr.
130449
Type
AL 5017 ST
Diameter, mm
5
Længde, L, mm
170
Grip område, mm
155-165
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5017 ST
EAN
7319611304494
Billede af Blindnitte AL 5017 ST
Last ned bilde
Artikkelark
130450 AL 5018 ST 5 180 165-175 9,3 100
Installasjonsparametere
Art. Nr.
130450
Type
AL 5018 ST
Diameter, mm
5
Længde, L, mm
180
Grip område, mm
165-175
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 5018 ST
EAN
7319611304500
Billede af Blindnitte AL 5018 ST
Last ned bilde
Artikkelark
130451 AL 50190 ST 5 190 175-185 9,3 100
Installasjonsparametere
Art. Nr.
130451
Type
AL 50190 ST
Diameter, mm
5
Længde, L, mm
190
Grip område, mm
175-185
Hoved Ø, dk, mm
9,3
Bor Ø, mm
5,1-5,2
Forskydningsstyrke, kN
2
Udtrækskraft bore hul, kN
2,75
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 50190 ST
EAN
7319611304517
Billede af Blindnitte AL 50190 ST
Last ned bilde
Artikkelark
130469 AL 6480 ST 6,4 80 42-73 13 100
Installasjonsparametere
Art. Nr.
130469
Type
AL 6480 ST
Diameter, mm
6,4
Længde, L, mm
80
Grip område, mm
42-73
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 6480 ST
EAN
7319611304692
Billede af Blindnitte AL 6480 ST
Last ned bilde
Artikkelark
130471 AL 64100 ST 6,4 100 73-93 13 100
Installasjonsparametere
Art. Nr.
130471
Type
AL 64100 ST
Diameter, mm
6,4
Længde, L, mm
100
Grip område, mm
73-93
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 64100 ST
EAN
7319611304715
Billede af Blindnitte AL 64100 ST
Last ned bilde
Artikkelark
130473 AL 64120 ST 6,4 120 93-113 13 100
Installasjonsparametere
Art. Nr.
130473
Type
AL 64120 ST
Diameter, mm
6,4
Længde, L, mm
120
Grip område, mm
93-113
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 64120 ST
EAN
7319611304739
Billede af Blindnitte AL 64120 ST
Last ned bilde
Artikkelark
130475 AL 64150 ST 6,4 150 113-143 13 100
Installasjonsparametere
Art. Nr.
130475
Type
AL 64150 ST
Diameter, mm
6,4
Længde, L, mm
150
Grip område, mm
113-143
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 64150 ST
EAN
7319611304753
Billede af Blindnitte AL 64150 ST
Last ned bilde
Artikkelark
130477 AL 64170 ST 6,4 175 143-168 13 100
Installasjonsparametere
Art. Nr.
130477
Type
AL 64170 ST
Diameter, mm
6,4
Længde, L, mm
175
Grip område, mm
143-168
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 64170 ST
EAN
7319611304777
Billede af Blindnitte AL 64170 ST
Last ned bilde
Artikkelark
130479 AL 64200 ST 6,4 200 168-193 13 100
Installasjonsparametere
Art. Nr.
130479
Type
AL 64200 ST
Diameter, mm
6,4
Længde, L, mm
200
Grip område, mm
168-193
Hoved Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Forskydningsstyrke, kN
2,45
Udtrækskraft bore hul, kN
3,4
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
100
Betegnelse
Blindnitte AL 64200 ST
EAN
7319611304791
Billede af Blindnitte AL 64200 ST
Last ned bilde
Artikkelark
