Blindnitte AL/ST AVEX multigrip stort hoved

Panhoved og splint af stål

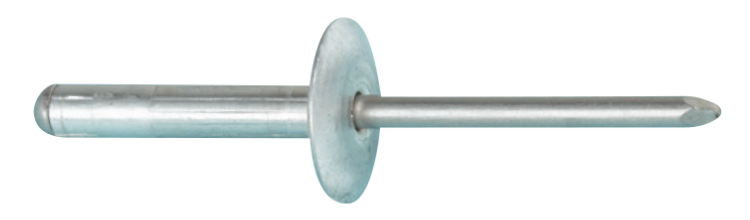

AVEX® Multigrip nitte, med stort panhoved i aluminium og stålstift. Bredt gribeområde og stor "blind" side gør Avex perfekt til brug i tynde plader.

AVEX®-nittens funktion giver en indkapslet splittap, der giver stærke, vibrationssikre, luft- og vandtætte samlinger. Denne kvalitetsnitter har en lang og pålidelig historie i en lang række applikationer og industrier. Anvendelser omfatter køretøjer, erhvervskøretøjer, husholdningsapparater, elektronik, elektrisk udstyr, metalkonstruktioner og opvarmning og ventilation.

Materiale: Aluminium/Stål
Overfladebehandling: Elforzinket
Egenskaber: Typebetegnelse A. type 1692- B. type BE44- C. 1641-
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte AL/ST AVEX multigrip stort hoved.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
101208 A 0410 3,2 7,9 0,8-4,8 8,2 1000
Installasjonsparametere
Art. Nr.
101208
Type
A 0410
Diameter, mm
3,2
Længde, L, mm
7,9
Grip område, mm
0,8-4,8
Hoved Ø, dk, mm
8,2
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex A-1692-0410 ALST LF
EAN
7319611012085
Billede af Avex A-1692-0410 ALST LF
Download billede
Art.nr. PDF
101218 A 0414 3,2 11,2 3,2-7,9 8,2 500
Installasjonsparametere
Art. Nr.
101218
Type
A 0414
Diameter, mm
3,2
Længde, L, mm
11,2
Grip område, mm
3,2-7,9
Hoved Ø, dk, mm
8,2
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex A-1692-0414 ALST LF
EAN
7319611012184
Billede af Avex A-1692-0414 ALST LF
Download billede
Art.nr. PDF
101217 B 0516 4 12,3 4,0-9,6 12 500
Installasjonsparametere
Art. Nr.
101217
Type
B 0516
Diameter, mm
4
Længde, L, mm
12,3
Grip område, mm
4,0-9,6
Hoved Ø, dk, mm
12
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex B-BE44-0516 ALST LF
EAN
7319611012177
Billede af Avex B-BE44-0516 ALST LF
Download billede
Art.nr. PDF
101215 B-0516 4 12,3 4,0-9,6 12 4000
Installasjonsparametere
Art. Nr.
101215
Type
B-0516
Diameter, mm
4
Længde, L, mm
12,3
Grip område, mm
4,0-9,6
Hoved Ø, dk, mm
12
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex BE44-0516 ALST LF
EAN
7319611012153
Billede af Avex BE44-0516 ALST LF
Download billede
Art.nr. PDF
101227 B-0521 4 16,2 6,4-12,7 12 250
Installasjonsparametere
Art. Nr.
101227
Type
B-0521
Diameter, mm
4
Længde, L, mm
16,2
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
12
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex BE44-0521 ALST LF
EAN
7319611012276
Billede af Avex BE44-0521 ALST LF
Download billede
Art.nr. PDF
101225 B 0521 4 16,2 6,4-12,7 12 4000
Installasjonsparametere
Art. Nr.
101225
Type
B 0521
Diameter, mm
4
Længde, L, mm
16,2
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
12
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex BE44-0521 ALST LF
EAN
7319611012252
Billede af Avex BE44-0521 ALST LF
Download billede
Art.nr. PDF
101201 C 0613 4,8 10,3 1,6-6,4 15,6 250
Installasjonsparametere
Art. Nr.
101201
Type
C 0613
Diameter, mm
4,8
Længde, L, mm
10,3
Grip område, mm
1,6-6,4
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1641-0613 ALST LF
EAN
7319611012016
Billede af Avex 1641-0613 ALST LF
Download billede
Art.nr. PDF
101200 C 0613 4,8 10,3 1,6-6,4 15,6 3000
Installasjonsparametere
Art. Nr.
101200
Type
C 0613
Diameter, mm
4,8
Længde, L, mm
10,3
Grip område, mm
1,6-6,4
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,4
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
3000
Betegnelse
Avex 1641-0613 ALST LF
EAN
7319611012009
Billede af Avex 1641-0613 ALST LF
Download billede
Art.nr. PDF
101211 C 0621 4,8 16,9 6,4-12,7 15,6 250
Installasjonsparametere
Art. Nr.
101211
Type
C 0621
Diameter, mm
4,8
Længde, L, mm
16,9
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex C-1641-0621 ALST LF
EAN
7319611012115
Billede af Avex C-1641-0621 ALST LF
Download billede
Art.nr. PDF
101210 C 0621 4,8 16,9 6,4-12,7 15,6 2000
Installasjonsparametere
Art. Nr.
101210
Type
C 0621
Diameter, mm
4,8
Længde, L, mm
16,9
Grip område, mm
6,4-12,7
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
2000
Betegnelse
Avex 1641-0621 ALST LF
EAN
7319611012108
Billede af Avex 1641-0621 ALST LF
Download billede
Art.nr. PDF
101221 C 0631 4,8 24,8 12,7-19,8 15,6 250
Installasjonsparametere
Art. Nr.
101221
Type
C 0631
Diameter, mm
4,8
Længde, L, mm
24,8
Grip område, mm
12,7-19,8
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1641-0631 ALST LF
EAN
7319611012214
Billede af Avex 1641-0631 ALST LF
Download billede
Art.nr. PDF
101220 C 0631 4,8 24,8 12,7-19,8 15,6 2000
Installasjonsparametere
Art. Nr.
101220
Type
C 0631
Diameter, mm
4,8
Længde, L, mm
24,8
Grip område, mm
12,7-19,8
Hoved Ø, dk, mm
15,6
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,3
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
2000
Betegnelse
Avex 1641-0631 ALST LF
EAN
7319611012207
Billede af Avex 1641-0631 ALST LF
Download billede
Art.nr. PDF
