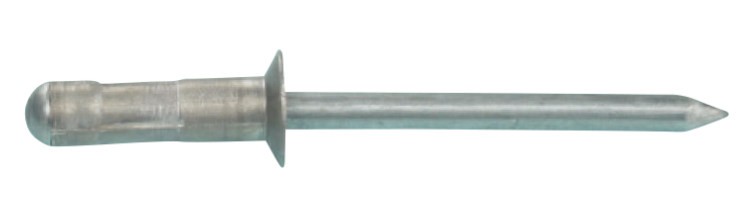

Blindnitte AL/ST AVEX multigrip undersænket

Forsænket hoved og splint af stål

AVEX® Multigrip nitte, med undersænket hoved i aluminium og stålstift. Bredt gribeområde og stor "blind" side gør Avex perfekt til brug i tynde plader.

AVEX®-nittens funktion giver en indkapslet splittap, der giver stærke, vibrationssikre, luft- og vandtætte samlinger. Denne kvalitetsnitter har en lang og pålidelig historie i en lang række applikationer og industrier. Anvendelser omfatter køretøjer, erhvervskøretøjer, husholdningsapparater, elektronik, elektrisk udstyr, metalkonstruktioner og opvarmning og ventilation.

Materiale: Aluminium/Stål
Overfladebehandling: Elforzinket
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte AL/ST AVEX multigrip undersænket.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
101251 1604-0412 3,2 9,5 2,4-6,3 5,32 1000
Installasjonsparametere
Art. Nr.
101251
Type
1604-0412
Diameter, mm
3,2
Længde, L, mm
9,5
Grip område, mm
2,4-6,3
Hoved Ø, dk, mm
5,32
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
1000
Betegnelse
Avex 1604-0412 ALST FS
EAN
7319611012511
Billede af Avex 1604-0412 ALST FS
Download billede
Art.nr. PDF
101250 1604-0412 3,2 9,5 2,4-6,3 5,32 10000
Installasjonsparametere
Art. Nr.
101250
Type
1604-0412
Diameter, mm
3,2
Længde, L, mm
9,5
Grip område, mm
2,4-6,3
Hoved Ø, dk, mm
5,32
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
0,7
Udtrækskraft bore hul, kN
1
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
10000
Betegnelse
Avex 1604-0412 ALST FS
EAN
7319611012504
Billede af Avex 1604-0412 ALST FS
Download billede
Art.nr. PDF
101261 1604-0514 4 11,1 2,8-7,9 6,3 500
Installasjonsparametere
Art. Nr.
101261
Type
1604-0514
Diameter, mm
4
Længde, L, mm
11,1
Grip område, mm
2,8-7,9
Hoved Ø, dk, mm
6,3
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1604-0514 ALST FS
EAN
7319611012610
Billede af Avex 1604-0514 ALST FS
Download billede
Art.nr. PDF
101260 1604-0514 4 11,1 2,8-7,9 6,3 8000
Installasjonsparametere
Art. Nr.
101260
Type
1604-0514
Diameter, mm
4
Længde, L, mm
11,1
Grip område, mm
2,8-7,9
Hoved Ø, dk, mm
6,3
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
1,1
Udtrækskraft bore hul, kN
1,6
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
8000
Betegnelse
Avex 1604-0514 ALST FS
EAN
7319611012603
Billede af Avex 1604-0514 ALST FS
Download billede
Art.nr. PDF
101271 1604-0615 4,8 11,9 3,2-7,9 8,7 500
Installasjonsparametere
Art. Nr.
101271
Type
1604-0615
Diameter, mm
4,8
Længde, L, mm
11,9
Grip område, mm
3,2-7,9
Hoved Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
500
Betegnelse
Avex 1604-0615 ALST FS
EAN
7319611012719
Billede af Avex 1604-0615 ALST FS
Download billede
Art.nr. PDF
101270 1604-0615 4,8 11,9 3,2-7,9 8,7 4000
Installasjonsparametere
Art. Nr.
101270
Type
1604-0615
Diameter, mm
4,8
Længde, L, mm
11,9
Grip område, mm
3,2-7,9
Hoved Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex 1604-0615 ALST FS
EAN
7319611012702
Billede af Avex 1604-0615 ALST FS
Download billede
Art.nr. PDF
101281 1604-0621 4,8 16,7 6,3-12,7 8,7 250
Installasjonsparametere
Art. Nr.
101281
Type
1604-0621
Diameter, mm
4,8
Længde, L, mm
16,7
Grip område, mm
6,3-12,7
Hoved Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
250
Betegnelse
Avex 1604-0621 ALST FS
EAN
7319611012818
Billede af Avex 1604-0621 ALST FS
Download billede
Art.nr. PDF
101280 1604-0621 4,8 16,7 6,3-12,7 8,7 4000
Installasjonsparametere
Art. Nr.
101280
Type
1604-0621
Diameter, mm
4,8
Længde, L, mm
16,7
Grip område, mm
6,3-12,7
Hoved Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
1,5
Udtrækskraft bore hul, kN
2,3
Materiale
Aluminium/Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Avex 1604-0621 ALST FS
EAN
7319611012801
Billede af Avex 1604-0621 ALST FS
Download billede
Art.nr. PDF
