Blindnitte AL/AL MONOBOLT undersænket

100 forsænket hoved og splint af aluminiumslegering (AICuSiMn)

MONOBOLT® er et blindnittesystem udviklet til branchens krav til økonomiske og højstyrke nittesamlinger.

MONOBOLT® opfylder luftfartsmyndighedernes krav til styrke og sikkerhed. Nitten kan modstå varierende materialestørrelser. Vibrationssikker, da splitten er mekanisk låst ved nittehovedet og den er vandtæt.

Materiale: Aluminium/Aluminium
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte AL/AL MONOBOLT undersænket.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
180070 2764-0615 4,8 12,2 3,2-8,0 8,5 4000
Installasjonsparametere
Art. Nr.
180070
Type
2764-0615
Diameter, mm
4,8
Længde, L, mm
12,2
Grip område, mm
3,2-8,0
Hoved Ø, dk, mm
8,5
Bor Ø, mm
4,9-5,1
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Aluminium
Korrosivitetsklasse
C2
Antal
4000
Betegnelse
Monobolt 2764-0615
EAN
7319611800705

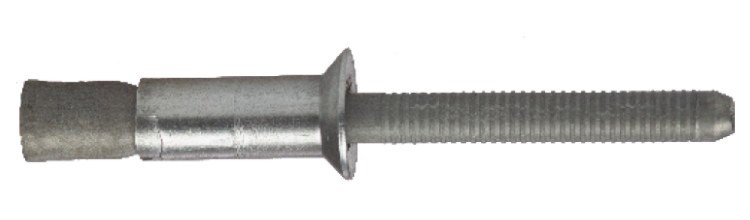

Billede af Monobolt 2764-0615
Download billede
Art.nr. PDF
180080 2764-0619 4,8 15,8 3,2-12,0 8,5 3000
Installasjonsparametere
Art. Nr.
180080
Type
2764-0619
Diameter, mm
4,8
Længde, L, mm
15,8
Grip område, mm
3,2-12,0
Hoved Ø, dk, mm
8,5
Bor Ø, mm
4,9-5,1
Forskydningsstyrke, kN
2,9
Udtrækskraft bore hul, kN
2,1
Materiale
Aluminium/Aluminium
Korrosivitetsklasse
C2
Antal
3000
Betegnelse
Monobolt 2764-0619
EAN
7319611800804
Billede af Monobolt 2764-0619
Download billede
Art.nr. PDF
180060 2764-0821 6,4 16,8 3,2-12,0 10 1500
Installasjonsparametere
Art. Nr.
180060
Type
2764-0821
Diameter, mm
6,4
Længde, L, mm
16,8
Grip område, mm
3,2-12,0
Hoved Ø, dk, mm
10
Bor Ø, mm
6,6-7,0
Forskydningsstyrke, kN
6
Udtrækskraft bore hul, kN
4,2
Materiale
Aluminium/Aluminium
Korrosivitetsklasse
C2
Antal
1500
Betegnelse
Monobolt 2764-0821
EAN
7319611800606
Billede af Monobolt 2764-0821
Download billede
Art.nr. PDF
