Blindnitte A2/A2 MONOBOLT

Panhoved og splint af rustfri stål

MONOBOLT® er et blindnittesystem udviklet til branchens krav til økonomiske og højstyrke nittesamlinger.

MONOBOLT® opfylder luftfartsmyndighedernes krav til styrke og sikkerhed. Nitten kan modstå varierende materialestørrelser. Vibrationssikker, da splitten er mekanisk låst ved nittehovedet og den er vandtæt.

Materiale: Rustfrit stål A2/Rustfrit stål A2
Korrosivitetsklasse

Monteringsvejledning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnitte A2/A2 MONOBOLT .pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
182010 2711-0613 4,8 10,4 1,6-6,9 10 3000
Installasjonsparametere
Art. Nr.
182010
Type
2711-0613
Diameter, mm
4,8
Længde, L, mm
10,4
Grip område, mm
1,6-6,9
Hoved Ø, dk, mm
10
Bor Ø, mm
4,9-5,1
Forskydningsstyrke, kN
6,4
Udtrækskraft bore hul, kN
5,1
Materiale
Rustfrit stål A2/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
3000
Betegnelse
Monobolt 2711-0613
EAN
7319611820109

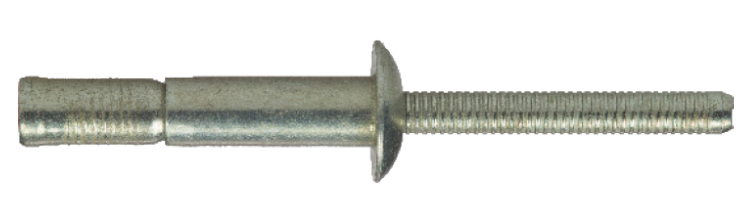

Billede af Monobolt 2711-0613
Download billede
Art.nr. PDF
182020 2711-0617 4,8 13,6 1,6-11,1 10 2500
Installasjonsparametere
Art. Nr.
182020
Type
2711-0617
Diameter, mm
4,8
Længde, L, mm
13,6
Grip område, mm
1,6-11,1
Hoved Ø, dk, mm
10
Bor Ø, mm
4,9-5,1
Forskydningsstyrke, kN
6,4
Udtrækskraft bore hul, kN
5,1
Materiale
Rustfrit stål A2/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
2500
Betegnelse
Monobolt 2711-0617
EAN
7319611820208
Billede af Monobolt 2711-0617
Download billede
Art.nr. PDF
182030 2711-0817 6,4 14,1 2,0-9,5 13,3 1500
Installasjonsparametere
Art. Nr.
182030
Type
2711-0817
Diameter, mm
6,4
Længde, L, mm
14,1
Grip område, mm
2,0-9,5
Hoved Ø, dk, mm
13,3
Bor Ø, mm
6,6-7,0
Forskydningsstyrke, kN
11,7
Udtrækskraft bore hul, kN
10,4
Materiale
Rustfrit stål A2/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
1500
Betegnelse
Monobolt 2711-0817
EAN
7319611820307
Billede af Monobolt 2711-0817
Download billede
Art.nr. PDF
182040 2711-0824 6,4 19,2 2,0-15,9 13,3 1250
Installasjonsparametere
Art. Nr.
182040
Type
2711-0824
Diameter, mm
6,4
Længde, L, mm
19,2
Grip område, mm
2,0-15,9
Hoved Ø, dk, mm
13,3
Bor Ø, mm
6,6-7,0
Forskydningsstyrke, kN
11,7
Udtrækskraft bore hul, kN
10,4
Materiale
Rustfrit stål A2/Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
1250
Betegnelse
Monobolt 2711-0824
EAN
7319611820406
Billede af Monobolt 2711-0824
Download billede
Art.nr. PDF
