Betonskrue JC2-PH FR UTV

ETA-vurderet FZB

Selvskærende og godkendt betonskrue til gennemgående montering. Hurtig og nem montering i revnet og ikke-revnet beton, hulsten, mursten og kalksten. Ingen ekspansionskræfter, hvilket betyder, at der kræves minimal kantafstand.

ETA-vurderet Option 1 for revnet og urevnet beton. Kan håndtere små kant og indbyrdes afstande. Velegnet til montering af tagræling, beslag, skilte, glaslister til facadeglas mv. Aftagelig.

Materiale: Stål

Overfladebehandling: Zink/Nikkel

Miljø: For udendørs brug

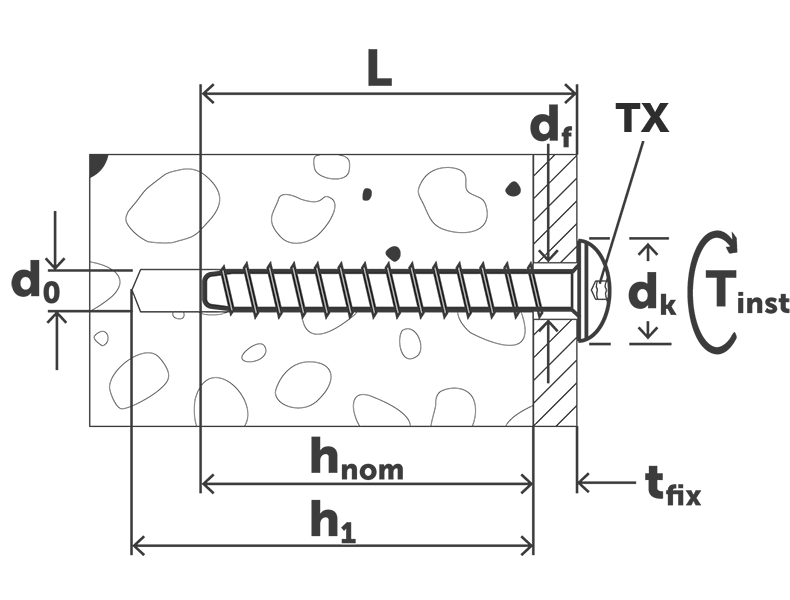

Egenskaber: Stort hoved på 17,5 mm, med TX kærv

Monteringsvejledning

1) Bor med det angivne bor. 2) Børst og blæs hullet rent; gentag, til hullet er helt frit for støv. 3) Skru betonskruen i.

Dokument

DoP-4-039-171009-2023_01

ETA 17_1009

DoP-4-033-200446-2022

ETA-20/0446

Produktblad

Betonskrue JC2-PH FR UTV.pdf

	Art. Nr.	Db-nr	Dimension, mm	Hoved Ø, mm, dk, mm	Bit type	Dimension	Antal
▼	9658071569	2486643	6x40	17,5	TX30	6x40	50
Tekniske data	Art. Nr. 9658071569 Db-nr 2486643 Dimension, mm 6x40 Hoved Ø, mm, dk, mm 17,5 Bit type TX30 Dimension 6x40 Materiale Stål Hoved Ø 17,5 Overfladebehandling Zink/Nikkel BorØ, mm 6 Korrosionsklasse C3 Maks montering, tfix, mm 5 Længde, L, mm 40,0 Min. boredybde, h1, mm 45 Min. monteringsdybde, hnom, mm 35 Afstandshul Ø, df, mm 9 Hovedhøjde, mm 3,50 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,9 Tværlast ikke-revnet beton, kN 5,4 Træklast revnet beton, kN 1,9 Tværlast revnet beton, kN 5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Antal 50 Betegnelse Betonskrue JC2 PH (FL)6x40/5 UTV ETA EAN 7319610104224	Download billede Art.nr. PDF Del via e-mail
▼	9658071573	2486644	6x60	17,5	TX30	6x60	50
Tekniske data	Art. Nr. 9658071573 Db-nr 2486644 Dimension, mm 6x60 Hoved Ø, mm, dk, mm 17,5 Bit type TX30 Dimension 6x60 Materiale Stål Hoved Ø 17,5 Overfladebehandling Zink/Nikkel BorØ, mm 6 Korrosionsklasse C3 Maks montering, tfix, mm 5/20 Længde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Afstandshul Ø, df, mm 9 Hovedhøjde, mm 3,50 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,6/3,3 Tværlast ikke-revnet beton, kN 5,4/5,4 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Antal 50 Betegnelse Betonskrue JC2 PH (FL)6x60/5/20 UTV ETA EAN 7319610104231	Download billede Art.nr. PDF Del via e-mail
▼	9658710500	2486645	6x60	17,5	TX30	6x60	500
Tekniske data	Art. Nr. 9658710500 Db-nr 2486645 Dimension, mm 6x60 Hoved Ø, mm, dk, mm 17,5 Bit type TX30 Dimension 6x60 Materiale Stål Hoved Ø 17,5 Overfladebehandling Zink/Nikkel BorØ, mm 6 Korrosionsklasse C3 Maks montering, tfix, mm 5/20 Længde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Afstandshul Ø, df, mm 9 Hovedhøjde, mm 3,50 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,6/3,3 Tværlast ikke-revnet beton, kN 5,4/5,4 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Antal 500 Betegnelse Betonskrue JC2 PH (FL)6x60/5 UTV C3 EAN 7319610105481	Download billede Art.nr. PDF Del via e-mail
▼	9658711000	2486646	6x40	17,5	TX30	6x40	1000
Tekniske data	Art. Nr. 9658711000 Db-nr 2486646 Dimension, mm 6x40 Hoved Ø, mm, dk, mm 17,5 Bit type TX30 Dimension 6x40 Materiale Stål Hoved Ø 17,5 Overfladebehandling Zink/Nikkel BorØ, mm 6 Korrosionsklasse C3 Maks montering, tfix, mm 5 Længde, L, mm 40,0 Min. boredybde, h1, mm 45 Min. monteringsdybde, hnom, mm 35 Afstandshul Ø, df, mm 9 Hovedhøjde, mm 3,50 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,9 Tværlast ikke-revnet beton, kN 5,4 Træklast revnet beton, kN 1,9 Tværlast revnet beton, kN 5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Antal 1000 Betegnelse Betonskrue JC2 PH (FL)6x40/5 UTV C3 EAN 7319610105474	Download billede Art.nr. PDF Del via e-mail
