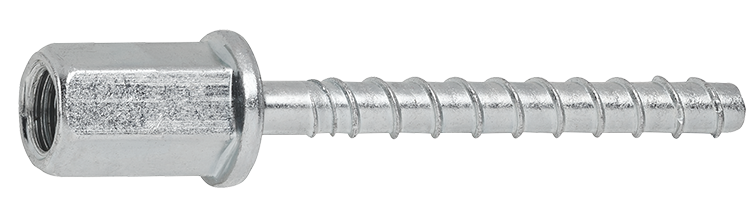

Betonskrue JC2-IT Plus

Med indvendigt gevindhoved M8/M10

Hurtig og nem montering i revnet og ikke revnet beton, mursten og kalksandsten. Ingen ekspansionskræfter, hvilket betyder, at der kræves minimal kantafstand

ETA-vurderet Mulighed 1 for revnet og urevnet beton. Indvendigt gevind M8/M10. Selvskærende betonskrue, ingen ekspansionskræfter, tåler lille kant og indbyrdes afstand. Aftagelig. FZB til tør indendørs brug og midlertidig udendørs brug. 6x60 er ETA-bedømt.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Med indvendigt gevindhoved M8/M10

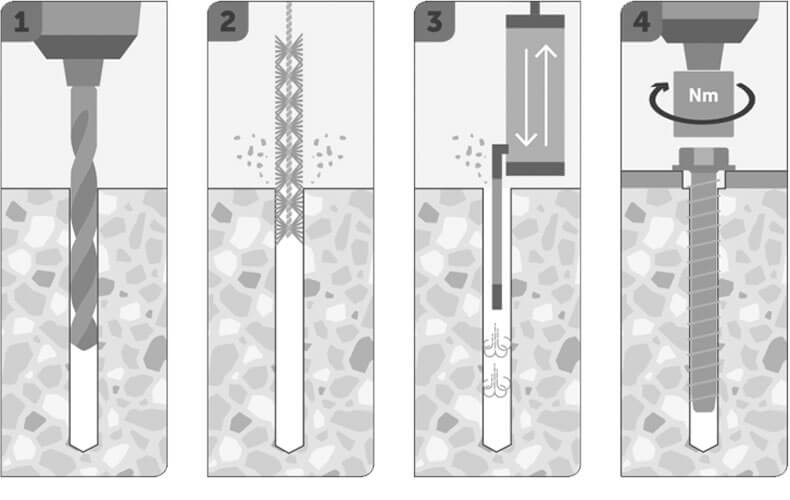

Monteringsvejledning

1) Bor med det angivne bor. 2) Børst og blæs hullet rent; gentag, til hullet er helt frit for støv. 3) Skru betonskruen i.

Anvendelsesområde

Eksempler på anvendelsesområder er rørholdere og installationskanaler

Dokument

DoP-4-039-171009-2023_01

Concrete-Screws-Technical-Specification-2024.pdf

DoP-4-033-200446-2022

ETA-20/0446

Concrete-Screws-Technical-Specification-2024

ETA-17/1009

Produktblad

Betonskrue JC2-IT Plus.pdf

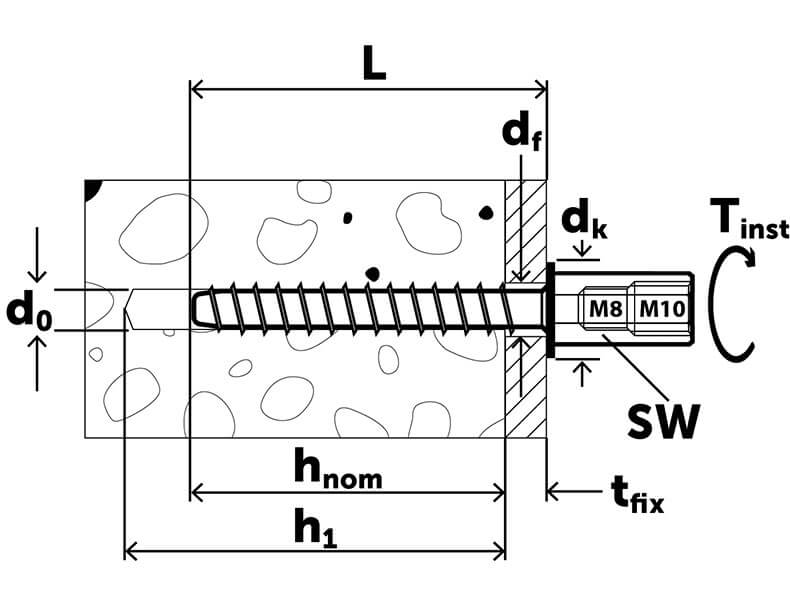

	Art. Nr.	Dimension	BorØ, mm	Maks montering, tfix, mm	Indv gevind	Længde, L, mm	Antal
▼	9658071513	6x35	6	1	M8/M10	36	50
Tekniske data	Art. Nr. 9658071513 Dimension 6x35 BorØ, mm 6 Maks montering, tfix, mm 1 Indv gevind M8/M10 Længde, L, mm 36 Min. boredybde, h1, mm 45 Min. monteringsdybde, hnom, mm 35 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 7,7-9,0 Flange Ø, mm 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,9 Tværlast ikke-revnet beton, kN 5,4 Træklast revnet beton, kN 1,9 Tværlast revnet beton, kN 5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2422591 Antal 50 Betegnelse Betonskrue JC2 IT 6X35 M8/M10X30 ETA EAN 4061245075716	Download billede Art.nr. PDF Del via e-mail
▼	9658071514	6x45	6	5/10	M8/M10	45	50
Tekniske data	Art. Nr. 9658071514 Dimension 6x45 BorØ, mm 6 Maks montering, tfix, mm 5/10 Indv gevind M8/M10 Længde, L, mm 45 Min. boredybde, h1, mm 50/45 Min. monteringsdybde, hnom, mm 40/35 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 7,7-9,0 Flange Ø, mm 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,9/1,9 Tværlast ikke-revnet beton, kN 5,4/5,4 Træklast revnet beton, kN 1,9/1,9 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2422592 Antal 50 Betegnelse Betonskrue JC2 IT 6X45 M8/M10X30 ETA EAN 4061245074146	Download billede Art.nr. PDF Del via e-mail
▼	9658071519	6x60	6	5/20	M8/M10	60	50
Tekniske data	Art. Nr. 9658071519 Dimension 6x60 BorØ, mm 6 Maks montering, tfix, mm 5/20 Indv gevind M8/M10 Længde, L, mm 60 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 7,7-9,0 Flange Ø, mm 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,6/3,3 Tværlast ikke-revnet beton, kN 5,4/5,4 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2422593 Antal 50 Betegnelse Betonskrue JC2 IT 6X60 M8/M10X30 ETA EAN 4061245074153	Download billede Art.nr. PDF Del via e-mail
