Betonskrue JC2-ST UTV

Forsænket betonskrue FZV

Selvskærende og godkendt betonskrue til hurtig og nem montering i revnet og ikke revnet beton, tegl og kalksandsten, Ingen ekspansionskræfter, hvilket medfører minimal kantafstand.

Betonskruen JC2-ST UTV C3 (undersænket hoved) er hurtig og nem at montere i revnet og urevnet beton, ETA-klassificeret Mulighed 1. JC2-ST tåler store belastninger, selv når kant- og indbyrdes afstande er små. Den er aftagelig og kan genbruges, hvorfor den er velegnet til midlertidige installationer. Betonskruen skrues ind i borehullet gennem den detalje, der skal fastgøres, og skaber gevind i betonen. Velegnet til fastgørelse af beslag og tagprofiler mv. direkte mod beton.

Materiale: Stål
Overfladebehandling: Zink/Nikkel
Miljø: For udendørs brug
Korrosivitetsklasse
ETA-vurderet
Brandklasse

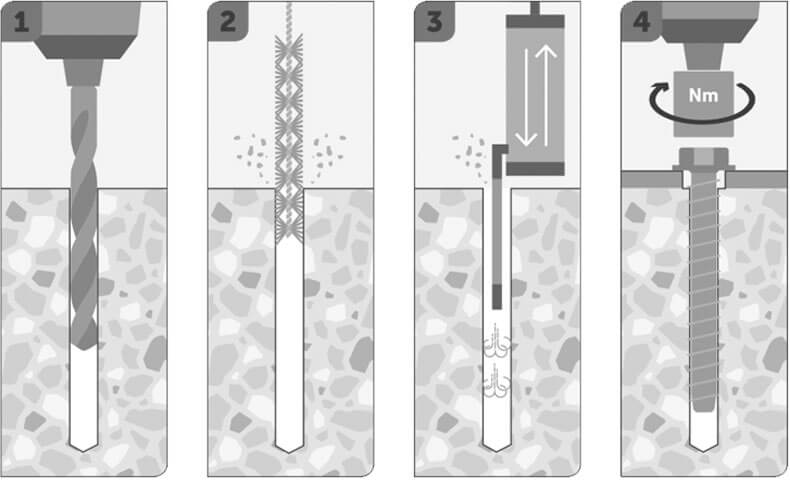

Monteringsvejledning

1) Borra med angiven borr 2) Borsta och blås rent hålet, repetera tills hålet är helt fritt från damm 3) Skruva i betongskruven

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Betonskrue JC2-ST UTV.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bit type Max samling, tfix, mm Antal
9658071655 6x45 6 45 TX30 5/10 100

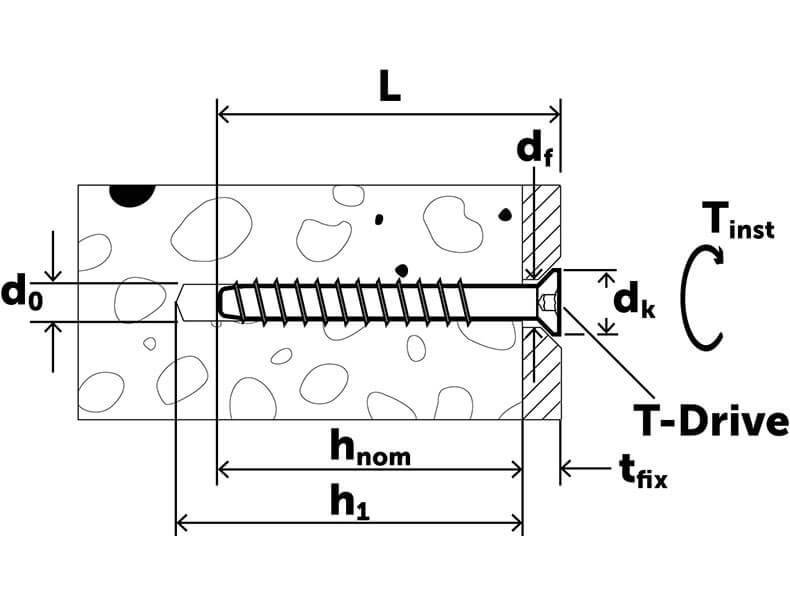

Installasjonsparametere
Art. Nr.
9658071655
Dimension
6x45
Bor Ø, mm
6
Længde, L, mm
45
Bit type
TX30
Max samling, tfix, mm
5/10
Min. boredybde, h1, mm
50/45
Min. monteringsdybde, hnom, mm
40/35
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
-
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
100
Betegnelse
Betonskrue Forsænket JC2-ST 6X45/5/10 UTV ETA
EAN
7319610076033
Billede af Betonskrue Forsænket JC2-ST 6X45/5/10 UTV ETA
Last ned bilde
Artikkelark
9658071657 6x50 6 50 TX30 10/15 100
Installasjonsparametere
Art. Nr.
9658071657
Dimension
6x50
Bor Ø, mm
6
Længde, L, mm
50
Bit type
TX30
Max samling, tfix, mm
10/15
Min. boredybde, h1, mm
50/45
Min. monteringsdybde, hnom, mm
40/35
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
-
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
100
Betegnelse
Betonskrue Forsænket JC2-ST 6X50/10/15 UTV ETA
EAN
7319610076040
Billede af Betonskrue Forsænket JC2-ST 6X50/10/15 UTV ETA
Last ned bilde
Artikkelark
9658071659 6x60 6 60 TX30 5/20 100
Installasjonsparametere
Art. Nr.
9658071659
Dimension
6x60
Bor Ø, mm
6
Længde, L, mm
60
Bit type
TX30
Max samling, tfix, mm
5/20
Min. boredybde, h1, mm
65/50
Min. monteringsdybde, hnom, mm
55/40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
5,6/4,3
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
100
Betegnelse
Betonskrue Forsænket JC2-ST 6x60/5/20 UTV ETA
EAN
7319610066805
Billede af Betonskrue Forsænket JC2-ST 6x60/5/20 UTV ETA
Last ned bilde
Artikkelark
9658071663 6x80 6 80 TX30 25/40 100
Installasjonsparametere
Art. Nr.
9658071663
Dimension
6x80
Bor Ø, mm
6
Længde, L, mm
80
Bit type
TX30
Max samling, tfix, mm
25/40
Min. boredybde, h1, mm
65/50
Min. monteringsdybde, hnom, mm
55/40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
5,6/4,3
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
100
Betegnelse
Betonskrue Forsænket JC2-ST 6x80/25/40 UTV ETA
EAN
7319610066812
Billede af Betonskrue Forsænket JC2-ST 6x80/25/40 UTV ETA
Last ned bilde
Artikkelark
9658071667 6x100 6 100 TX30 45/60 50
Installasjonsparametere
Art. Nr.
9658071667
Dimension
6x100
Bor Ø, mm
6
Længde, L, mm
100
Bit type
TX30
Max samling, tfix, mm
45/60
Min. boredybde, h1, mm
65/50
Min. monteringsdybde, hnom, mm
55/40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
5,6/4,3
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
50
Betegnelse
Betonskrue Forsænket JC2-ST 6x100/45/60 UTV ETA
EAN
7319610066829
Billede af Betonskrue Forsænket JC2-ST 6x100/45/60 UTV ETA
Last ned bilde
Artikkelark
9658071669 6x120 6 120 TX30 65/80 50
Installasjonsparametere
Art. Nr.
9658071669
Dimension
6x120
Bor Ø, mm
6
Længde, L, mm
120
Bit type
TX30
Max samling, tfix, mm
65/80
Min. boredybde, h1, mm
65/50
Min. monteringsdybde, hnom, mm
55/40
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Hoved Ø, dk, mm
14
Tiltrækningsmoment, Tinst, Nm
12
Udvindingsværdi urevnet Beton, kN
4,5/1,4
Forskydningskraft urevnet beton, kN
-
Udvindingsværdi Revnet beton, kN
2,1/1,4
Forskydningskraft revnet beton, kN
4,5/3,1
Materiale
Stål
Overfladebehandling
Zink/Nikkel
Korrosivitetsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
50
Betegnelse
Betonskrue Forsænket JC2-ST 6X120/65/80 UTV ETA
EAN
7319610076057
Billede af Betonskrue Forsænket JC2-ST 6X120/65/80 UTV ETA
Last ned bilde
Artikkelark
