Betonskrue BS-R

Til beton og massiv tegl, FZV

Betonskrue til fastgørelse i beton og massiv mursten. Skruen har et Hi-Lo gevind, der giver høje udtræksværdier.

Betonskrue til fastgørelse i beton og massiv mursten. Skruen har et Hi-Lo gevind, der giver høje udtræksværdier. Materiale i hærdet stål med organisk overfladebehandling til C3 miljøer.

Materiale: Stål
Overfladebehandling: Climadur
Miljø: For udendørs brug
Egenskaber: Betonskrue med HI-Lo gevind. Sekskantet hoved.
Korrosivitetsklasse
Miljøvurdering EPD
Tagmembran med isolering mod beton
Tagmembran mod beton

Monteringsvejledning

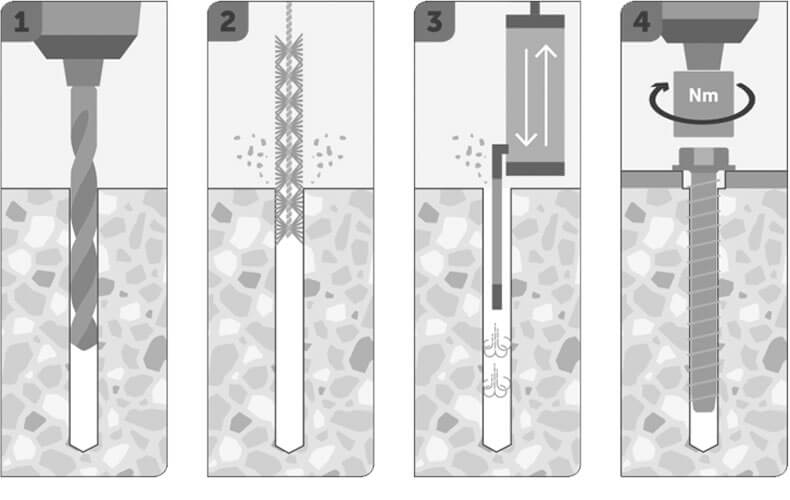

1) Borra med angiven borr 2) Borsta och blås rent hålet, repetera tills hålet är helt fritt från damm 3) Skruva i betongskruven

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Betonskrue BS-R.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm SW/Bittrack Antal
5663035512 6,3x35 5 6,3 35 8 100

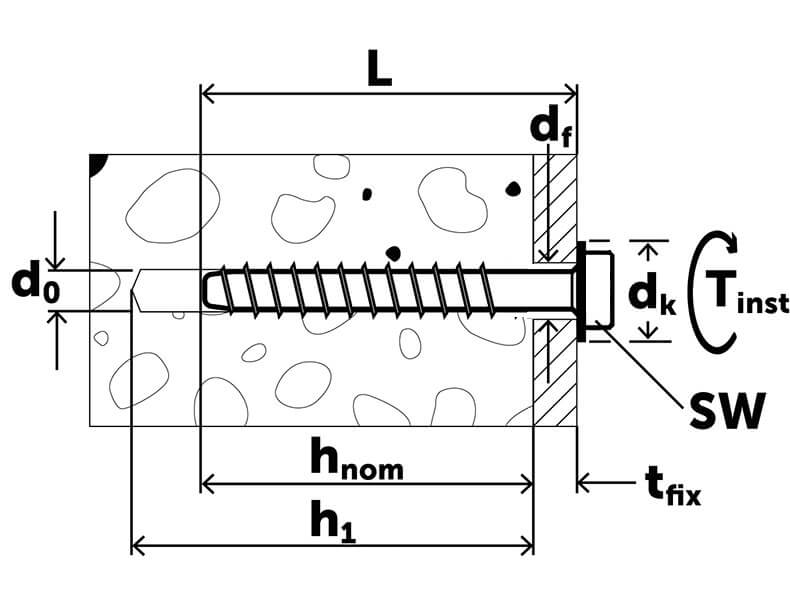

Installasjonsparametere
Art. Nr.
5663035512
Dimension
6,3x35
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
35
SW/Bittrack
8
Max samling, tfix, mm
5
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x35
EAN
4061245009452
Billede af Betongskruv BS-R 6,3x35
Last ned bilde
Artikkelark
5663045512 6,3x45 5 6,3 45 8 100
Installasjonsparametere
Art. Nr.
5663045512
Dimension
6,3x45
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
45
SW/Bittrack
8
Max samling, tfix, mm
15
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x45
EAN
4061245009520
Billede af Betongskruv BS-R 6,3x45
Last ned bilde
Artikkelark
5663100512 6,3x100 5 6,3 100 8 100
Installasjonsparametere
Art. Nr.
5663100512
Dimension
6,3x100
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
100
SW/Bittrack
8
Max samling, tfix, mm
70
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x100
EAN
4061245061016

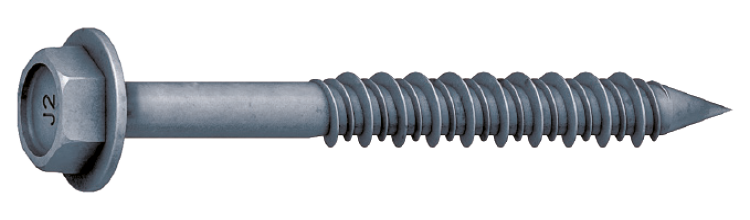

Billede af Betongskruv BS-R 6,3x100
Last ned bilde
Artikkelark
5663120512 6,3x120 5 6,3 120 8 100
Installasjonsparametere
Art. Nr.
5663120512
Dimension
6,3x120
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
120
SW/Bittrack
8
Max samling, tfix, mm
90
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x120
EAN
4061245061023
Billede af Betongskruv BS-R 6,3x120
Last ned bilde
Artikkelark
5663140512 6,3x140 5 6,3 140 8 100
Installasjonsparametere
Art. Nr.
5663140512
Dimension
6,3x140
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
140
SW/Bittrack
8
Max samling, tfix, mm
110
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x140
EAN
4061245061030
Billede af Betongskruv BS-R 6,3x140
Last ned bilde
Artikkelark
5663160512 6,3x160 5 6,3 160 8 100
Installasjonsparametere
Art. Nr.
5663160512
Dimension
6,3x160
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
160
SW/Bittrack
8
Max samling, tfix, mm
130
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x160
EAN
4061245061047
Billede af Betongskruv BS-R 6,3x160
Last ned bilde
Artikkelark
5663180512 6,3x180 5 6,3 180 8 100
Installasjonsparametere
Art. Nr.
5663180512
Dimension
6,3x180
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
180
SW/Bittrack
8
Max samling, tfix, mm
150
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x180
EAN
4061245061054
Billede af Betongskruv BS-R 6,3x180
Last ned bilde
Artikkelark
5663200512 6,3x200 5 6,3 200 8 100
Installasjonsparametere
Art. Nr.
5663200512
Dimension
6,3x200
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
200
SW/Bittrack
8
Max samling, tfix, mm
170
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x200
EAN
4061245061061
Billede af Betongskruv BS-R 6,3x200
Last ned bilde
Artikkelark
5663220512 6,3x220 5 6,3 220 8 100
Installasjonsparametere
Art. Nr.
5663220512
Dimension
6,3x220
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
220
SW/Bittrack
8
Max samling, tfix, mm
190
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x220
EAN
4061245061078
Billede af Betongskruv BS-R 6,3x220
Last ned bilde
Artikkelark
5663240512 6,3x240 5 6,3 240 8 100
Installasjonsparametere
Art. Nr.
5663240512
Dimension
6,3x240
Bor Ø, mm
5
Diameter, mm
6,3
Længde, L, mm
240
SW/Bittrack
8
Max samling, tfix, mm
210
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
30
Flange Ø, mm
11,5
Tiltrækningsmoment, Tinst, Nm
10
Materiale
Stål
Overfladebehandling
Climadur
Korrosivitetsklasse
C3
Antal
100
Betegnelse
Betongskruv BS-R 6,3x240
EAN
4061245061085
Billede af Betongskruv BS-R 6,3x240
Last ned bilde
Artikkelark
